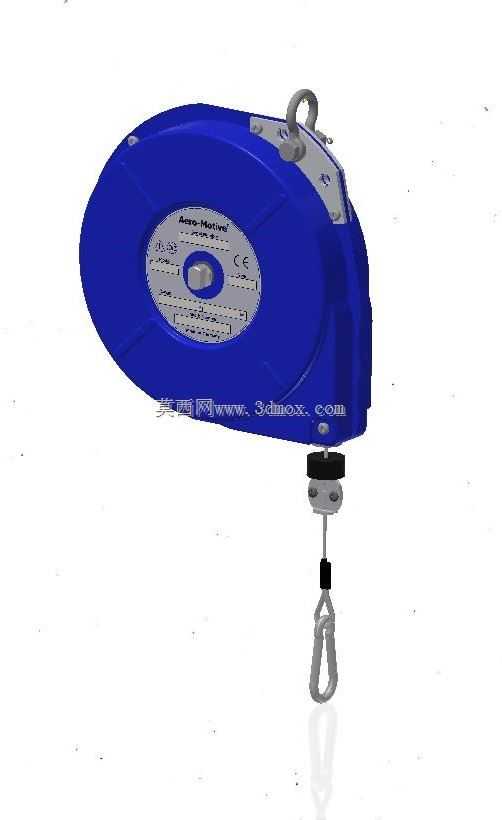

AeroMotive10-22F弹簧平衡卷收器结构

　　在装配线、工位工具吊挂的实际作业场景里，这类卷收平衡装置的存在感极强，很多一线操作工人对这类蓝色壳体的卷收器都不陌生，它的核心作用是抵消手持操作工具的自重，让工人在长时间取用电批、气动扳手、小型吊挂工装的时候，不需要全程承受工具的重量负荷，大幅降低上肢肌肉的持续劳损，这也是这类产品在设计阶段就把人体工程学指标放在核心位置的原因。

　　从结构设计逻辑来看，这款10-22F系列卷收器采用蜗卷弹簧作为核心储能元件，内部的卷轮结构通过弹簧的预紧扭矩平衡悬挂负载的重力，当工人向下拉动工具时，蜗卷弹簧同步收紧储能，钢索随拉动行程匀速放出，阻尼结构会避免钢索快速回缩造成的冲击；当工人松开工具或者向上送回工具时，弹簧释放扭矩带动卷轮回转，将钢索平整收回到卷轮内部，始终保持吊挂的工具处于悬浮的受力平衡状态，不会出现垂落晃荡或者拉扯操作的问题。顶部的吊环结构是整个设备的安装受力点，设计时需要匹配工位上方的吊挂横梁或者滑轨挂点，安装边界需要预留足够的垂直行程空间，这款产品的钢索有效行程为2.4米，在工位布局时需要确认吊挂点距离操作面的高度差在行程范围内，避免出现钢索拉到极限位置仍无法到达操作位，或者钢索收回到位后工具悬停位置过高影响取用的问题。

　　负载适配区间是选型时最核心的参数，这款卷收器的平衡重量范围覆盖1.8千克到10千克，刚好覆盖大部分装配工位常用的中小型气动、电动工具的自重范围，内部的弹簧预紧力可以通过壳体中心的调节旋钮进行微调，安装调试时需要根据实际吊挂的工具重量，旋转调节旋钮改变蜗卷弹簧的预紧扭矩，直到工具可以在操作行程内的任意位置保持悬停，不会出现自动上滑或者下坠的情况，这也是现场调试最关键的步骤，如果预紧力调得过大，会导致工人向下拉动工具时需要额外施加对抗拉力，增加操作负荷；如果预紧力过小，会无法平衡工具重量，出现工具下坠、钢索无法自动收回的问题。

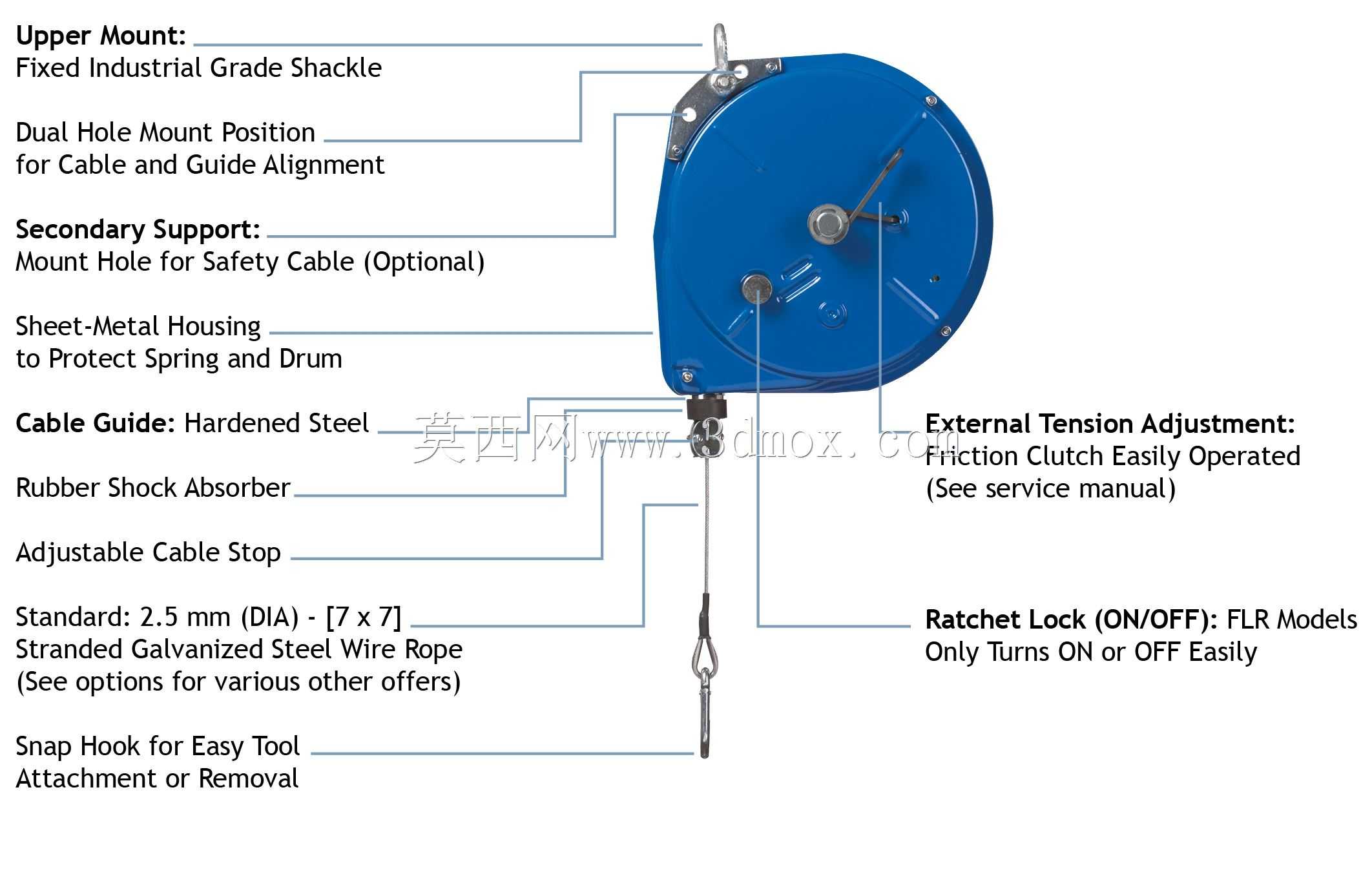

　　壳体采用高强度工程塑料一体成型，蓝色的壳体表面做了防滑耐磨处理，侧面的标识区域清晰标注了负载范围、认证信息和调节方向，底部的钢索出口处设置了耐磨导向套，避免钢索反复收放时和壳体硬接触造成磨损，钢索末端的吊钩采用防脱结构设计，吊挂工具时可以自动锁止，避免作业过程中工具意外脱落造成安全隐患。在车间实际使用场景中，这类卷收器通常会成排安装在装配线上方的铝合金滑轨上，工人可以沿着滑轨横向移动工具，覆盖整个工位的操作范围，不需要反复搬运工具，也能避免工具随意放置在工作台面造成的磕碰、管线缠绕问题。

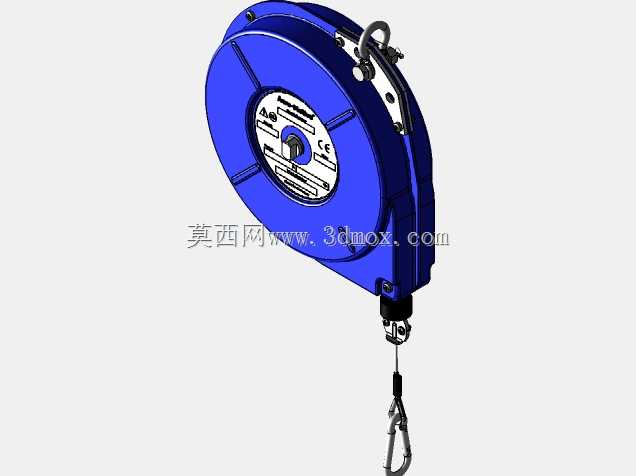

　　从三维建模的角度来看，这类产品的建模难点在于内部蜗卷弹簧的卷绕形态、卷轮和壳体的配合间隙、钢索收放的运动仿真，建模时需要准确还原壳体的曲面弧度、顶部吊环的安装角度、底部吊钩的铰接结构，还要注意内部阻尼结构的装配关系，确保各个运动部件在仿真过程中不会出现干涉。很多做工位布局设计的工程师在搭建装配线三维场景时，都会用到这类卷收器的模型，用来验证吊挂高度、行程范围和操作空间的匹配度，避免现场安装后出现行程不足、操作干涉的问题。在长期使用的维护层面，这类卷收器的易损件主要是出口处的导向套和内部的蜗卷弹簧，建模时也需要预留易损件的更换空间，确保维护时不需要完全拆解整个壳体就能完成配件更换，降低现场维护的时间成本。
