航空动力BF型弹簧平衡器结构设计

　　在航空制造、精密装配、汽车零部件焊装等需要长时间手持工装作业的工位上，这类弹簧平衡器是工位辅助装备里的核心部件之一，很多一线结构设计人员在做产线工位布局时，往往会忽略这类辅助吊具的安装边界，导致后期工位改造时出现干涉、行程不足的问题。这款BF型平衡器的核心作用是通过内部蜗卷弹簧的扭矩输出，抵消悬挂工具的自重，让操作人员在取用工位上的气动扳手、电动拧紧枪、铆接工具时，能够实现近乎零重力的操作手感，大幅降低长时间举持工具带来的肌肉劳损，这也是航空装配工位强制要求配置这类装备的核心原因，毕竟航空装配环节的拧紧、铆接工序往往需要操作人员保持同一操作姿态数十分钟，没有平衡器的辅助，作业疲劳度会直接影响装配精度与作业效率。

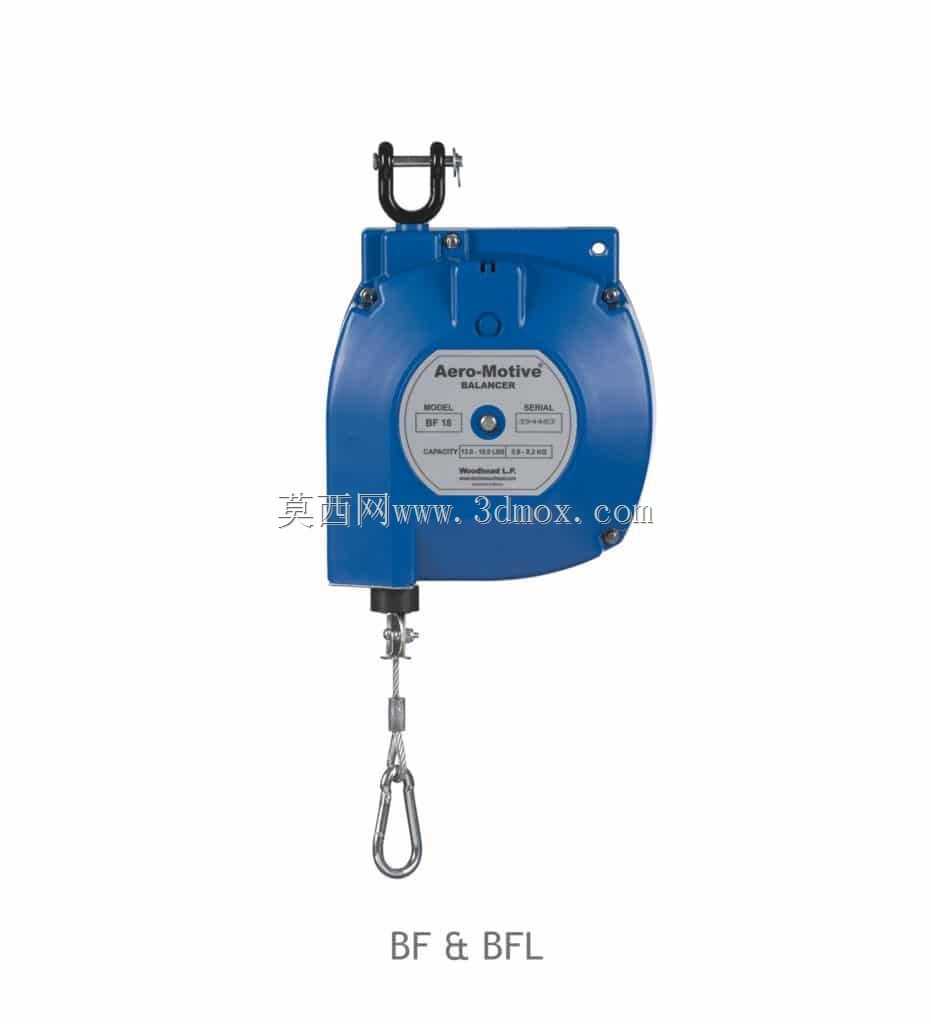

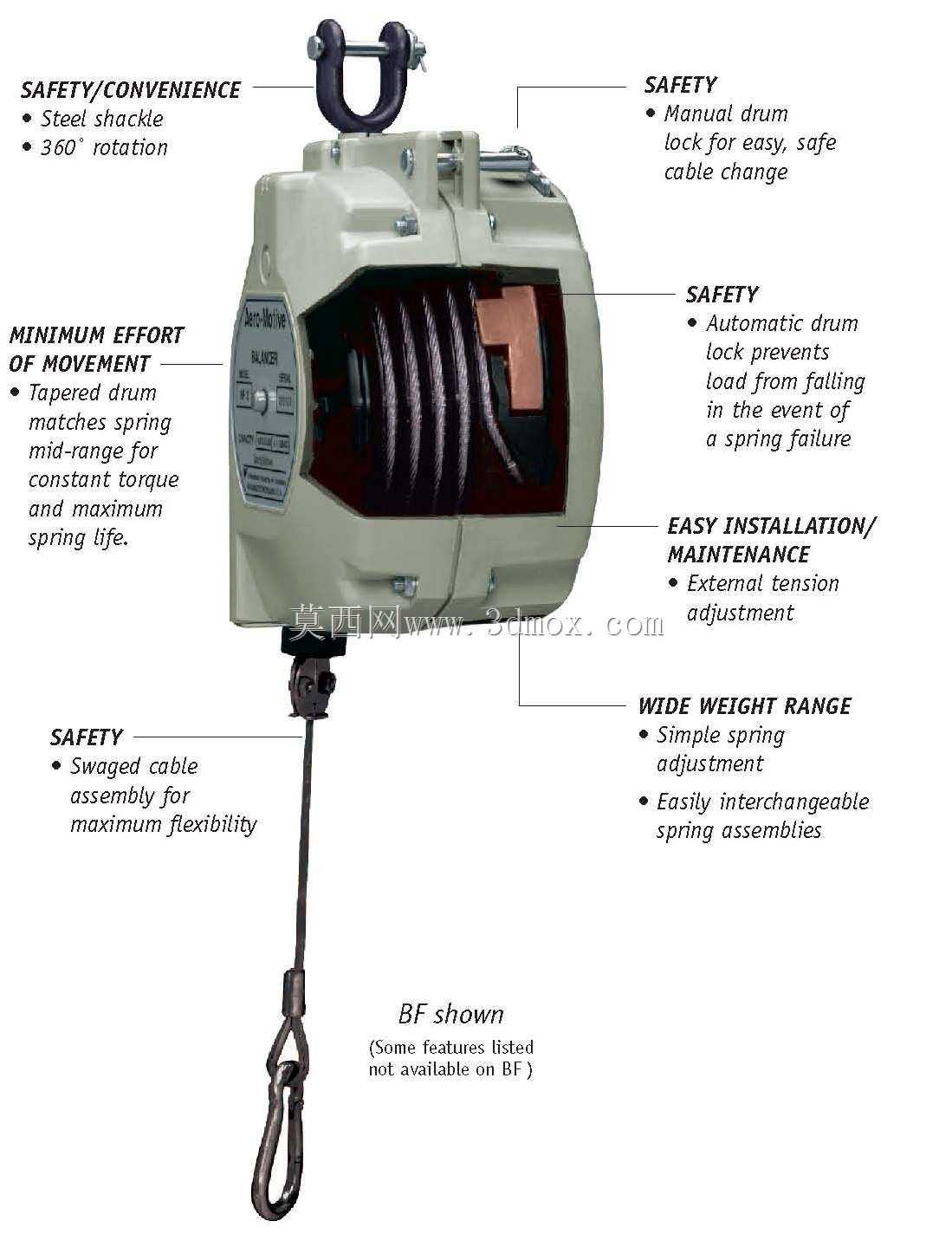

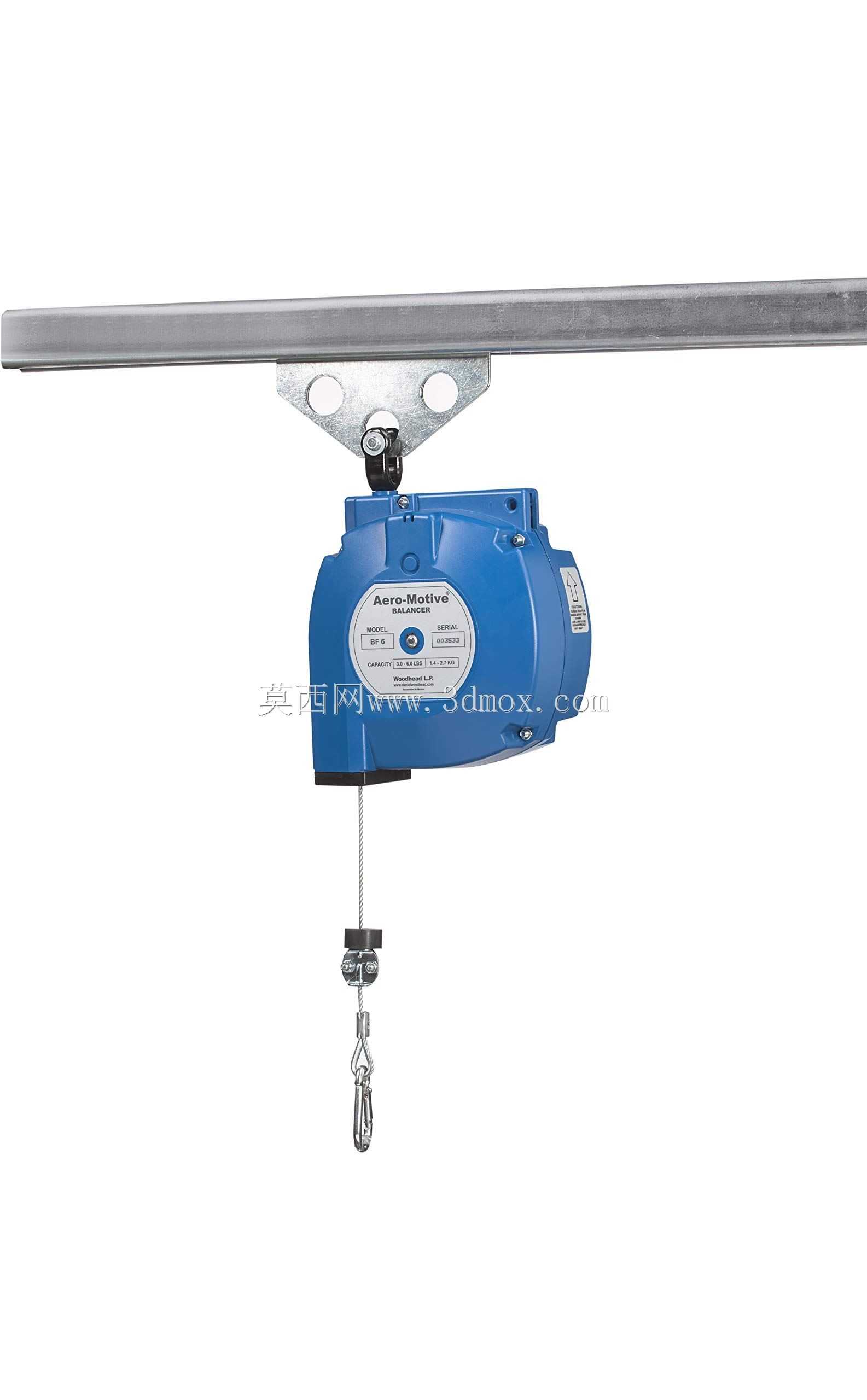

　　从结构设计逻辑来看，这款平衡器采用了封闭铸铝外壳的设计，外壳做了圆弧过渡处理，没有突出的尖锐棱角，避免在车间工位移动时剐蹭操作人员或者工件表面，顶部的悬挂吊环采用了万向旋转结构，能够适配不同的安装挂点，不管是安装在工位上方的工字梁滑轨、还是悬臂吊的末端，都可以通过吊环的旋转调整平衡器的出线角度，避免钢丝绳出线时与外壳导向口产生偏磨。内部的蜗卷弹簧采用了分层固定的结构，不同于低端平衡器的单片弹簧设计，这种分层结构可以让弹簧在整个伸缩行程内的拉力输出更线性，不会出现钢丝绳拉出越长拉力越大的问题，匹配3.0到24.0磅的工具重量区间时，只需要通过外壳侧面的调节旋钮调整弹簧预紧力，就可以让悬挂的工具在行程内任意位置悬停，不会出现上窜或者下坠的情况。

　　安装边界方面，这款平衡器的主体外壳宽度控制在180毫米左右，高度不含吊环为120毫米，顶部吊环的安装孔直径适配常规的M12悬挂螺栓，钢丝绳的有效行程为6.6英尺也就是2米左右，在做工位布局时，需要预留出平衡器主体上方至少100毫米的安装空间，同时要保证平衡器垂直下方2米行程范围内没有管线、工位货架等遮挡物，避免钢丝绳伸缩时与周边物体产生剐蹭。钢丝绳末端的吊钩采用了带安全锁扣的结构，悬挂工具时锁扣会自动闭合，防止作业过程中工具意外脱落，在航空装配这类对安全要求极高的场景下，这个结构是强制要求的安全配置，避免高空悬挂的工具坠落造成工件损伤或者人员伤害。

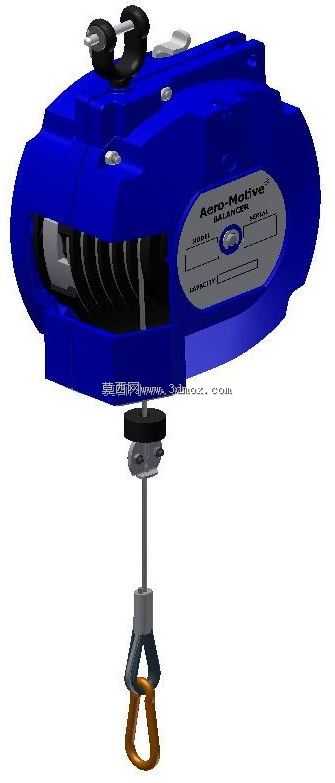

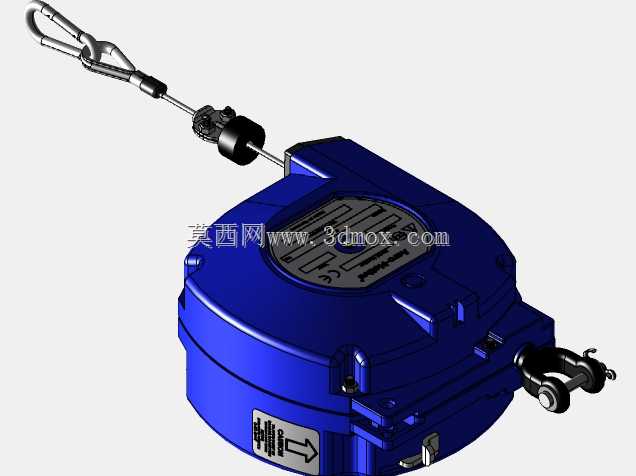

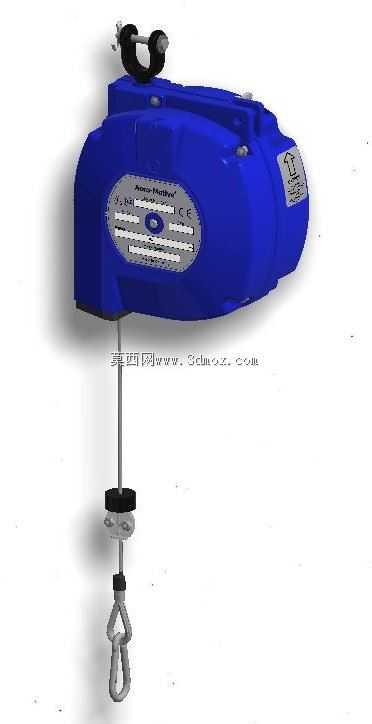

　　从实际使用的工况适配来看，这款平衡器的外壳密封结构可以适配车间内的轻度油污、粉尘环境，日常使用时不需要频繁拆解维护，只需要定期检查钢丝绳的磨损情况、以及弹簧预紧力的输出稳定性就可以满足长期使用需求。很多设计人员在做产线三维布局时，往往只会把工装工具、工位货架、输送线做进布局模型里，忽略平衡器这类辅助吊具的空间占位，很容易出现后期安装时平衡器与工位上方的照明、风管、动力桥架产生干涉的问题，这款模型完整还原了平衡器的外壳轮廓、吊环结构、钢丝绳出线方向以及末端吊钩的结构，在做工位布局仿真时，可以直接导入模型校验安装空间，核对行程范围是否覆盖整个作业工位的操作区域，避免后期现场安装时出现空间不足的问题。另外在做平衡器选型时，需要注意悬挂工具的重量必须落在平衡器的承重区间内，如果工具重量低于平衡器的最小承重，会出现工具无法下拉到作业位置的问题，如果重量超过最大承重，会导致弹簧长期过载出现疲劳失效，缩短平衡器的使用寿命，这款模型的参数区间覆盖了航空装配工位常用的拧紧枪、铆枪、小型打磨工具的重量范围，是这类工位的通用适配型号。
