双工位软管卷绕集成加注作业装置

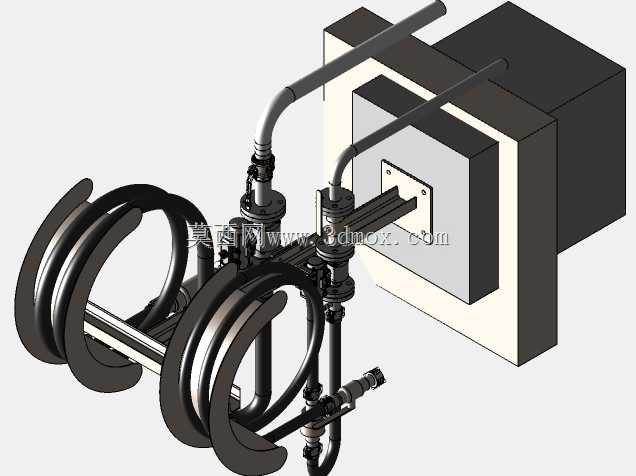

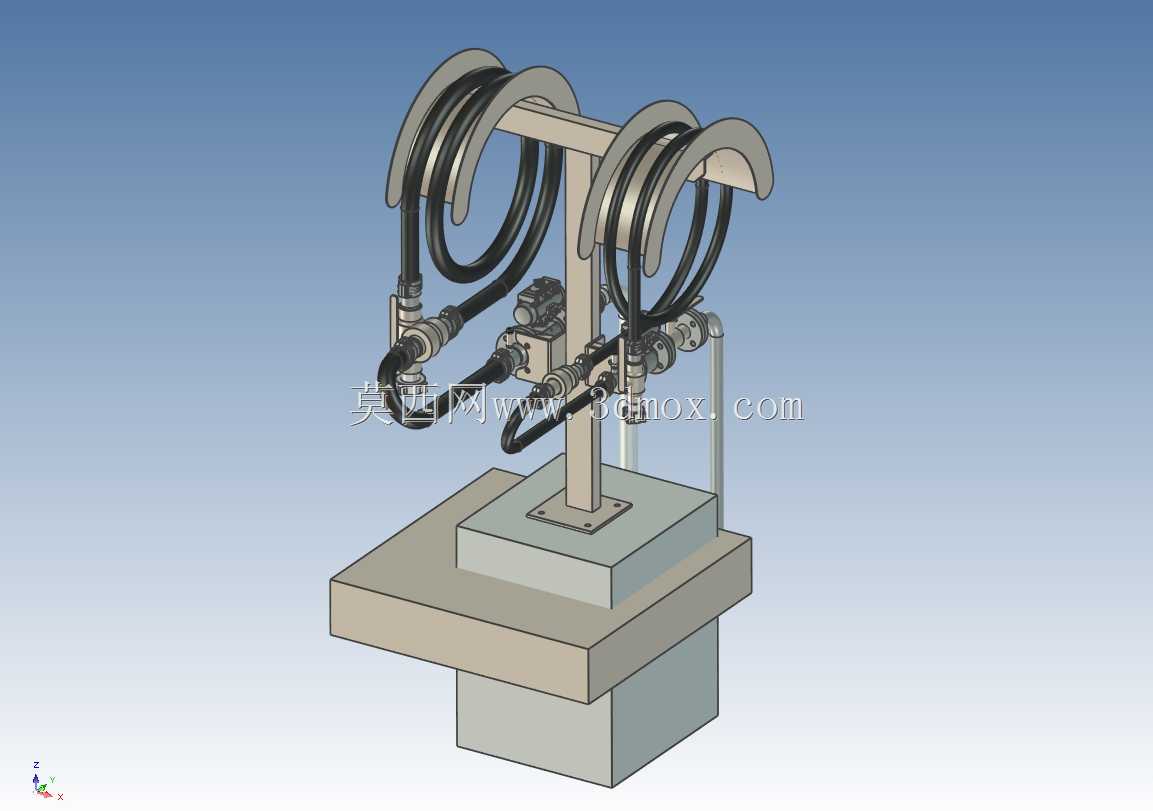

　　这套双工位软管卷绕集成装置，主要面向车间定点流体加注、工位介质输送场景设计，常见于汽修维保车间、生产线边流体供给工位、小型加注作业站点，用来规整输送软管、提供双路独立的流体输出接口，解决作业现场软管拖拽杂乱、管路磨损快、多工位介质供给排布难的实际问题。装置整体采用立式立柱承载结构，底部设置方形安装基座，基座下方预留混凝土基础或钢制工作台面的安装固定位，安装时通过基座四角的螺栓孔完成锁紧固定，整体安装占地尺寸控制在0.8米见方范围内，立柱总高度约1.6米，不会遮挡作业人员操作视线，同时能保证软管拉出后的作业覆盖半径达到3米以上，满足单工位周边的作业范围需求。设计阶段优先考虑软管的收纳防护，顶部设置两个对称布置的弧形护罩，

　　卷盘内置回卷弹簧结构，可在软管使用完成后自动完成收卷，避免软管长期暴露在作业环境中出现碾压、老化、磕碰破损问题，护罩采用圆弧过渡结构，没有尖锐棱角，防止软管收放过程中出现外层刮损。管路集成部分在立柱中部设置阀组安装平台，将两路介质输送的控制阀门、接头、压力检测接口统一集成在平台上，每一路都配置独立的开关控制阀，可单独控制单路介质的通断，互不干扰，阀组接口采用标准通用管螺纹连接，可适配不同管径的输送软管，也可根据输送介质的不同更换对应密封材质的接头，兼容水、低压润滑油、压缩空气等多种常见工业流体的输送需求。卷盘的转动部位采用自润滑轴承结构，长期使用无需频繁加注润滑脂，降低日常维护工作量，卷盘的转动阻尼经过匹配设计，

　　拉出软管时不会出现卡滞，回卷时速度平缓，不会出现软管甩动碰伤周边设备或人员的问题。基座采用分层式结构，下层为配重安装腔，可根据现场安装条件灌注配重材料或者直接通过膨胀螺栓固定在地面，保证软管大力拉出时装置不会出现倾覆，上层平台作为阀组和立柱的承载基础，厚度经过强度校核，满管状态下软管的重量、回卷时的冲击力都不会造成平台变形。从现场使用的角度来看，这种双工位集成设计相比两个独立的单卷盘装置，减少了一套立柱和基座的安装空间，管路排布更规整，现场走管可以从基座底部预留的穿线孔接入主供给管路，不会出现地面明管易被踩踏损坏的问题。设计时还考虑了不同作业场景的适配性，顶部护罩的安装位置预留了调节余量，

　　可根据所用软管的弯曲半径调整护罩与卷盘的间隙，避免软管弯曲半径过小造成内层折损、管路通流面积下降的问题。阀组平台的安装高度设置在距离地面1.1米的位置，刚好适配成年作业人员站立操作的手部高度，开关阀门时不需要弯腰或者抬手过高，降低长时间操作的疲劳感。每一路管路的出口端都预留了快插接头安装位，可根据作业需求快速更换不同的输出端头，比如加注枪、吹气枪、清洗喷头等配件，不需要拆解主阀组结构，拓展性较强。整体结构没有复杂的异形曲面，所有钣金件、机加工件都采用常规加工工艺即可制作，不需要开模，适合小批量定制生产，后期维护时如果出现卷盘弹簧失效、阀门密封损坏等问题，都可以直接拆卸对应部件更换，不需要整体拆解装置。在三维建模过程中，所有管路接口的尺寸、安装孔位的位置都按照实际通用标准件的参数绘制，装配关系完全模拟实际装配流程，转动部件预留了合理的装配间隙，不会出现运动干涉，可直接用来导出工程图指导生产加工，也可作为车间工位布局设计时的布局参考模型，提前核算安装空间、作业覆盖范围，避免现场安装时出现位置干涉、作业范围不足的问题。
