软管输送换向管路集成装置结构设计

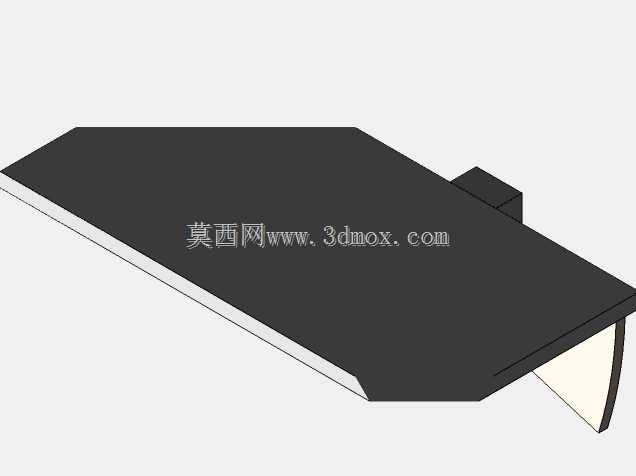

　　这套管路集成结构主要面向中小流量流体输送场景的工位布局需求，常见于化工配料工位、小型流体分装线、实验室流体输送单元这类需要多通路切换输送的作业场景，核心作用是在有限安装空间内完成多路流体的通路切换、定向输送，同时避免软管过度弯折造成的流阻增大、管路寿命折损问题。从结构布局来看，装置采用壁挂加斜向支撑台的安装形式，安装基面为垂直立面，下方搭配带斜撑的水平承载台，承载台边缘做了斜切收边处理，避免作业过程中人员磕碰，同时也能减少台面积液残留。整体安装边界在垂直方向预留了足够的软管弯曲半径空间，水平方向的执行组件全部落在承载台范围内，不会超出安装基面的外沿，适配现有车间墙面、设备侧壁的加装需求，不需要额外做地面基础固定。

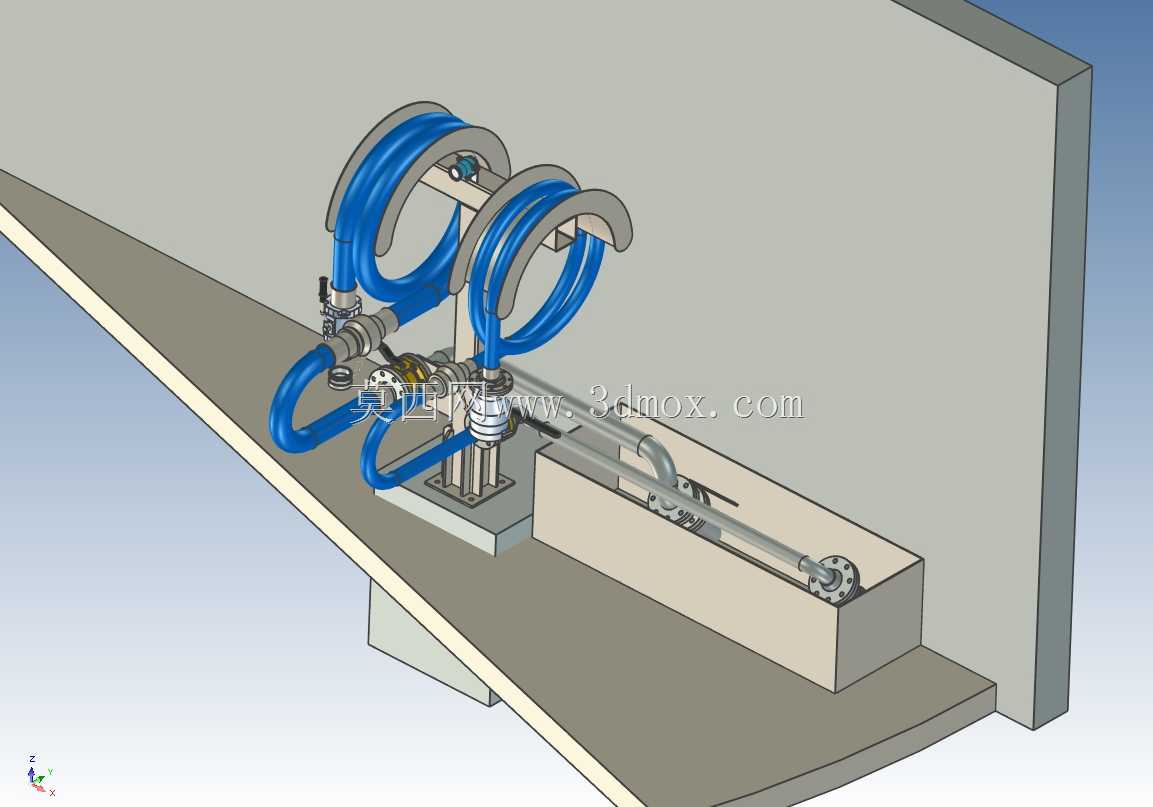

　　上部的两组弧形软管导向架是设计中的核心细节，导向架的圆弧半径严格匹配所配蓝色软管的最小允许弯曲半径，软管沿导向架圆弧排布时，不会出现死折、扁管的问题，能保证管路通径全程一致，避免流体在弯折处形成涡流、残留介质。两组导向架对应两路独立的输送通路，每一路都搭配独立的控制阀体，阀体通过支架固定在承载台靠近墙面的位置，阀体操作端朝向作业侧，人员站在承载台前方就可以直接完成通路开关、流量调节的操作，不需要探身到设备内侧，操作动线符合常规工位的作业习惯。下部的直线执行组件采用丝杠传动结构，传动组件整体封装在长条形槽型护罩内，护罩同时作为滑动组件的承载基座，一端通过法兰固定在承载台台面上，另一端延伸至承载台边缘，滑动块上预留了管路固定接口，

　　可以根据实际需求加装辅助管路或者检测元件，执行组件的行程覆盖整个护罩长度，能够带动末端管路在水平方向完成位置切换，配合上部的软管弯曲余量，实现不同工位之间的流体输送切换。管路连接部位全部采用标准快装接头，接头与阀体、软管的连接位置都做了密封面强化处理，适配低压流体输送的密封需求，日常维护时可以直接快速拆卸更换软管或者阀体，不需要对整体支架做拆解。支架部分的型材选型兼顾刚性与轻量化，垂直墙面的固定座采用加厚板材，分散壁挂安装的承重应力，斜撑部分采用等边角钢焊接，焊接位置做了打磨过渡，避免应力集中，承载台台面采用平整钢板，表面预留了多个标准安装孔位，可以根据后续改造需求加装额外的阀组、检测元件或者接液槽。在实际应用中，

　　这套结构可以直接替代传统的零散管路排布方案，传统方案中软管随意拖拽、弯折半径不受控的问题能得到彻底解决，同时整体集成化的结构不需要现场反复配管、调整支架位置，安装时只需要将背部的固定座锁在墙面或者设备侧壁上，连接对应管路就可以投入使用。设计过程中特意将所有易损部件都布置在易操作的位置，软管的更换不需要拆解任何主体支架，只需要松开接头卡箍就可以完成更换，阀体的维护也只需要拆卸对应的固定螺栓，不会影响其他通路的正常使用。流体通路的流道设计尽可能减少了直角转弯，除了软管自然弯曲形成的圆弧过渡，阀体内部的流道也采用平滑过渡结构，尽可能降低输送过程中的流阻损失，对于粘度稍高的流体介质也能保证顺畅输送，不会在管路内部残留过多介质，减少换料时的清理工作量。整体结构没有采用复杂的定制零件，大部分支架、连接件都可以采用标准型材加工制作，加工难度低，普通的机加工车间就可以完成生产，不需要特殊的加工工艺，后期如果需要调整通路数量，只需要在承载台上加装对应的导向架与阀组就可以扩展，不需要重新制作整体支架。
