乙醇装卸加注工位管路集成装置

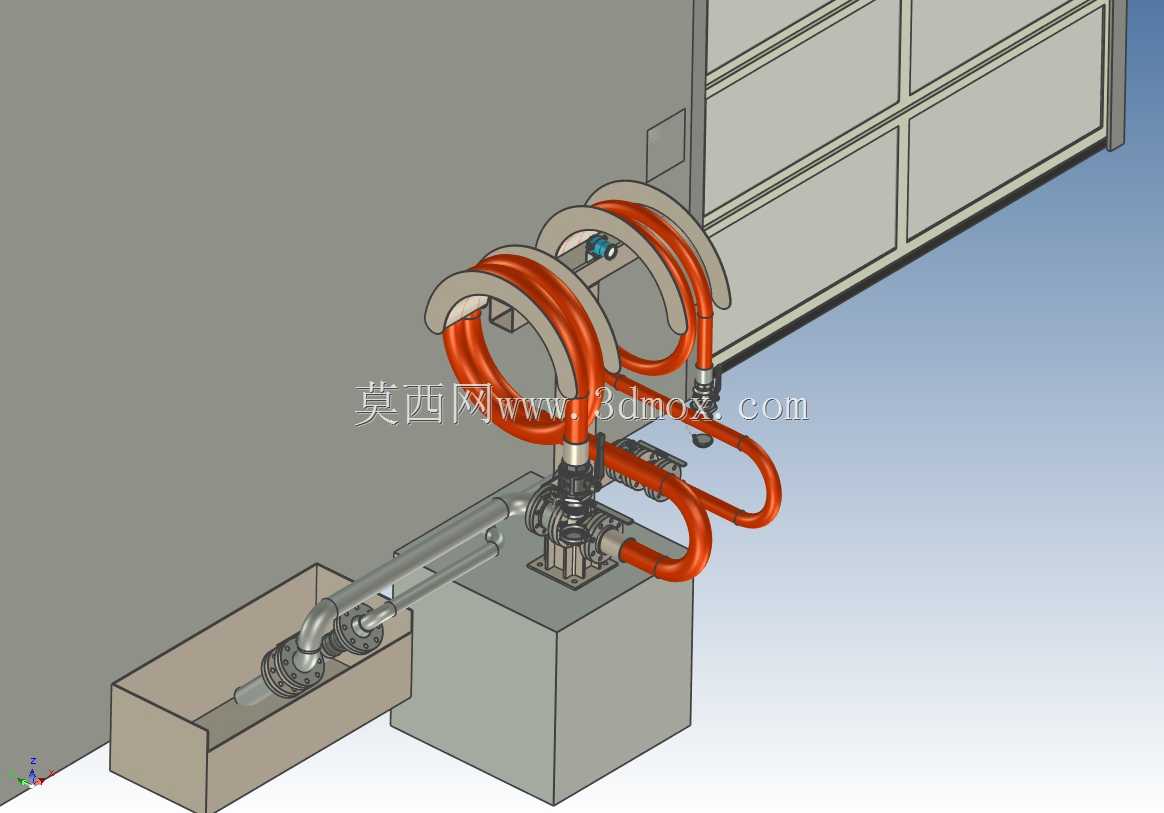

　　这套装置面向厂区内乙醇介质的定点装卸、转注作业场景设计，主要适配吨桶、小型储料罐的乙醇定量接卸、分装加注需求，常见于精细化工生产车间原料暂存区、化验室试剂周转区、车用乙醇燃料加注试点的小型装卸点位，解决小批量乙醇转运过程中管路对接繁琐、软管易弯折损伤、介质滴漏污染作业面的实际问题。从结构布局来看，装置采用基座落地式安装，底部方形基座作为整个管路系统的承载基础，预留地脚螺栓安装孔位，可直接固定在水泥地坪或者钢制操作平台上，基座上方集成硬管输送段、阀门控制组与软管悬挂机构，整体安装边界控制在1.2米见方的区域内，操作面高度距地面0.9米，适配操作人员站立作业的人机工程尺寸，不需要额外搭建操作平台。硬管输送段采用无缝不锈钢管弯折成型，

　　管路走向沿基座立面排布，减少水平段积液残留，管路最低处设置排净口，方便作业完成后吹扫管内残留介质，避免不同批次介质交叉污染，也防止冬季低温环境下管内残留液体冻胀裂管。阀门组采用直通式球阀结构，操作手柄朝向操作侧，手柄旋转角度90度即可实现全开全关，手柄距操作面的高度设置在1.2米，操作人员不需要弯腰或者抬手过高即可完成阀门启闭操作，阀门两端采用法兰连接结构，方便后期密封件更换与阀门维护，不需要整体切割管路。软管部分采用耐乙醇腐蚀的复合橡胶软管，管壁内嵌钢丝增强层，既可以承受输送过程中的0.3MPa工作压力，也能避免软管抽瘪影响介质流速，软管的悬挂机构采用弧形导向托板，托板表面包覆非金属耐磨垫层，软管在收放过程中沿托板弧形面滑动，

　　避免软管出现小于最小弯曲半径的死折，延长软管使用寿命，托板上方设置管卡，作业完成后可以将软管端头固定在指定位置，避免软管垂落接触地面造成磨损或者污染。装置进料端设置快装接头，可快速对接来料槽车的出料管路或者厂区固定输送管线的预留接口，出料端配套防滴漏加注枪头，加注完成后枪头内的止回阀自动闭合，不会出现残液滴漏。设计过程中重点考虑了乙醇介质的易燃易爆特性，所有金属部件之间都设置静电跨接片，基座预留静电接地端子，可直接接入厂区静电接地网，避免介质输送过程中静电积聚引发安全风险；管路的流速控制在1m/s以内，通过管路通径的匹配设计，避免流速过快产生静电。整个装置的管路布局预留了足够的操作空间，操作人员站在装置正前方即可完成管路对接、

　　阀门操作、加注作业全流程，不需要侧身或者探身操作，降低作业过程中的磕碰风险。软管的长度设置为3米，可覆盖基座周边2.5米半径内的容器加注需求，不需要频繁移动待加注容器，对于超出覆盖范围的作业点，也可以通过临时延长管对接，装置本身的接口尺寸统一采用行业通用标准，适配市面上多数快装接头规格。在结构强度校核方面，基座采用5mm厚钢板折弯焊接成型，满焊处理后做表面喷塑防腐，可承受管路满液状态下的总重量，同时耐受日常作业过程中的轻微碰撞，不会出现基座变形导致管路错位的问题；悬挂托板采用3mm厚不锈钢板冲压成型，弧度经过反复调整，确保软管在最大弯曲状态下的弯曲半径大于软管外径的8倍，符合软管使用的规范要求，避免软管过早出现疲劳开裂。
