罐车装卸作业操作平台结构设计

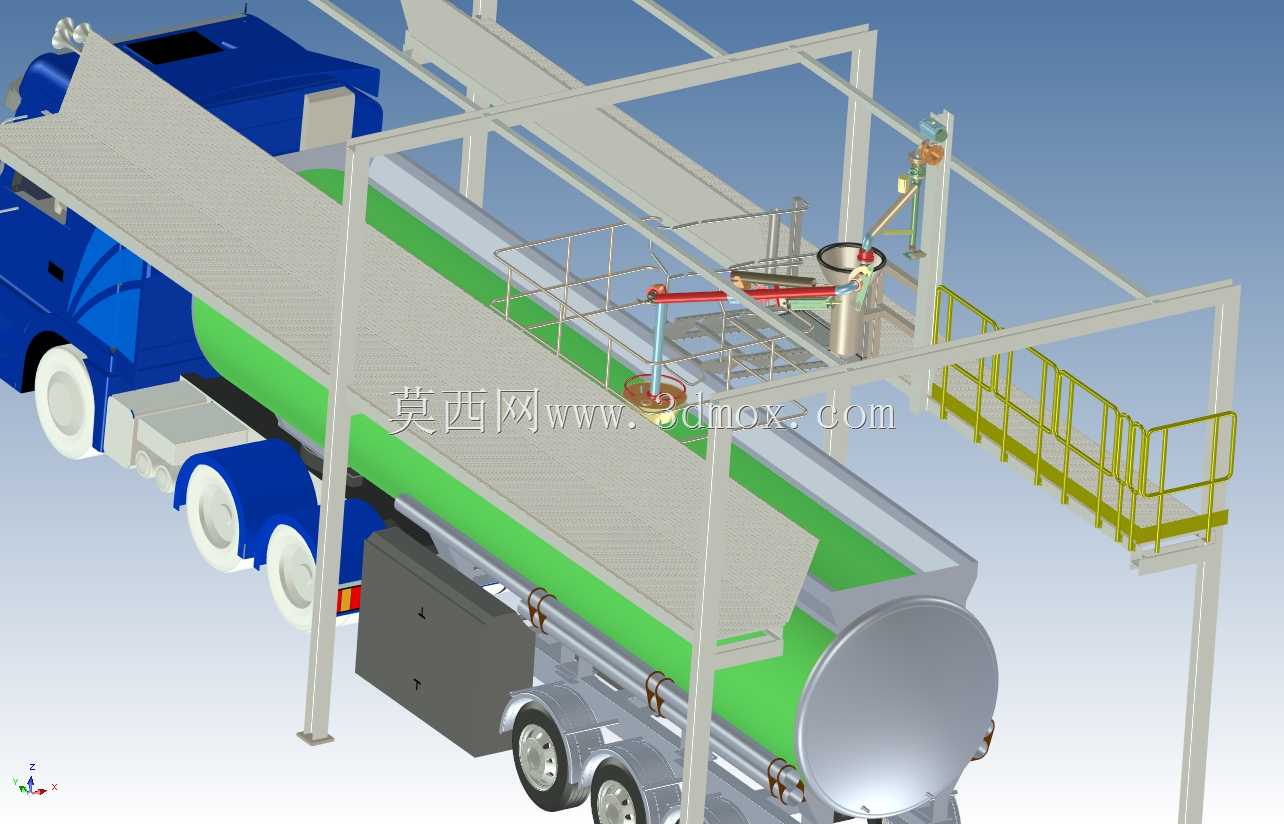

　　这套结构针对槽罐车顶部装卸作业的实际工况设计，日常应用在化工园区、粮油仓储、燃油库区的装卸车点位，解决罐车停靠后操作人员登顶作业无可靠落脚面、临边无防护、装卸臂对位操作无稳定站位的实际问题。从现场安装边界来看，整套平台采用立柱架空式布置，四根主承重立柱通过地脚螺栓固定在装卸车位的硬化地面上，平台面距离地面的高度匹配常见公路罐车的罐顶高度，预留了罐车停靠时的侧向安全距离，不会和车辆罐体、侧面防护栏发生刮碰，平台延伸出的作业段刚好覆盖罐车人孔、装卸口的常规停靠位置，车辆停稳后操作人员无需在弧形罐顶行走，直接在平台面上就能完成开盖、接卸、取样、检尺等全部操作。平台的主体框架采用型钢焊接成型，台面铺设防滑花纹钢板，

　　边缘设置带踢脚板的固定式安全护栏，靠近罐车的一侧预留了装卸臂操作的开口位，配套设置了可翻转的活动防护挡杆，作业时挡杆落下封闭临边间隙，车辆进出时可向上翻起避让罐体。平台端部设置了斜向爬梯，爬梯踏步采用防滑格栅板，两侧带连续扶手，人员上下的坡度符合工业操作梯的常规设计要求，爬梯底部和地面衔接处预留了调整余量，可适配现场地面的微小高差。配套的装卸臂支架集成在平台框架上，支架上预留了流体管道、阀门的安装固定位，可根据装卸介质的不同适配液相、气相管路的布置，支架上还设置了小型操作平台，用于阀门开关、快速接头对接的操作，无需人员探身到罐顶上方作业。设计过程中充分考虑了不同规格罐车的停靠偏差，平台的作业段长度覆盖了罐车人孔位置的前后偏移范围，

　　即使车辆停靠时存在几十厘米的前后误差，操作人员依然可以在平台上完成全部操作，无需反复挪车。平台的护栏高度符合工业临边防护的要求，所有棱角位置都做了圆弧过渡处理，避免人员磕碰受伤，台面的花纹钢板可及时排走雨天的积水，防止人员滑倒。整套结构没有复杂的传动部件，全部采用焊接和螺栓连接的形式，现场安装时只需将预制好的构件按编号拼接固定即可，后期维护也仅需定期检查连接螺栓的紧固情况、护栏的焊接牢固度，维护成本极低。从载荷设计来看，平台面按照均布活荷载考虑，可同时容纳3-4名操作人员及携带的作业工具，完全满足日常装卸作业的载荷需求，不会出现结构变形、台面晃动的问题。针对罐车装卸时可能出现的介质滴漏情况，平台下方可配套设置接液槽，

　　将滴漏的介质收集导排到指定的收集点位，避免污染现场地面。这套结构的设计完全贴合现场装卸作业的实际操作流程，没有冗余的结构设计，所有构件的尺寸都经过现场工况的匹配验证，既保证了作业的安全性，也不会过度占用装卸车位的空间，不影响罐车的正常进出停靠。
