槽车接驳化工介质装卸作业站

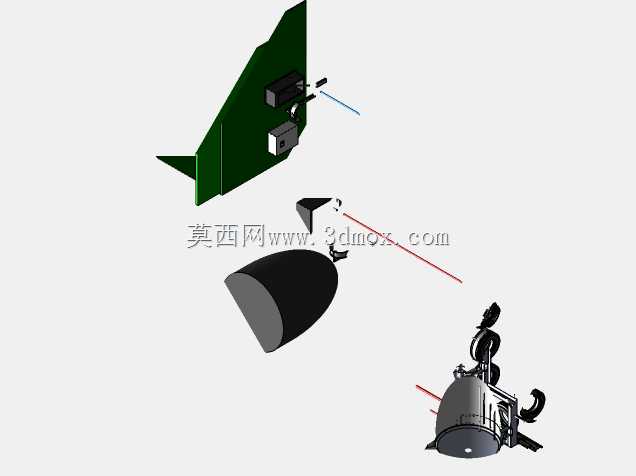

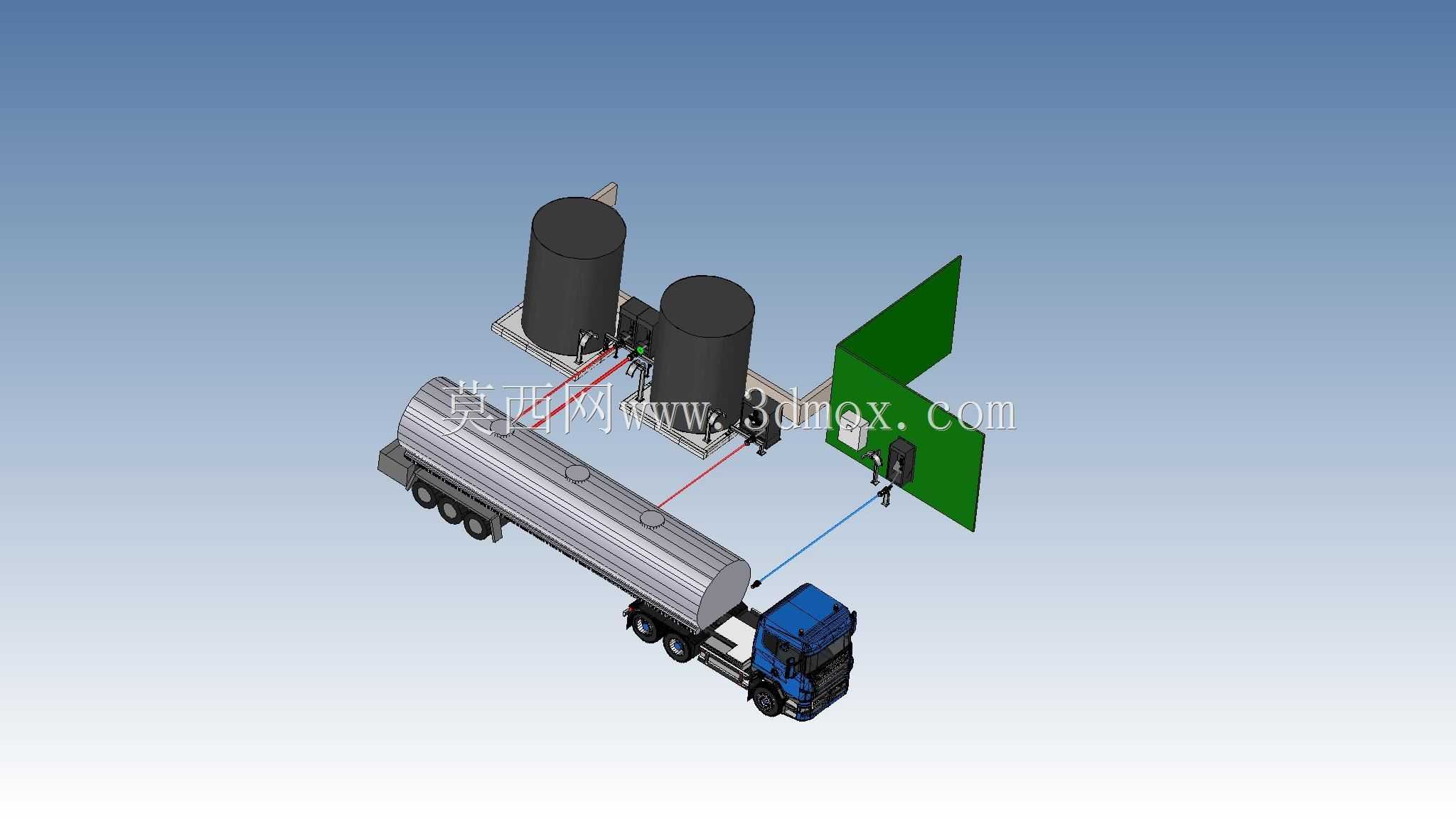

　　这套三维模型还原的是化工库区槽车装卸作业的完整工位布局，覆盖了槽车停靠、介质接驳、储罐暂存、安全防护全流程的实体布置，在精细化工、仓储物流场站的前期规划阶段，这类模型能直接用于场地动线校核、管线碰撞检查，避免现场施工阶段出现布局冲突。从实际作业逻辑来看，该工位主要服务于液态化工介质的公路槽车卸车作业，图中两个立式常压储罐作为站内暂存单元，分别对应不同品类介质的接收存储，槽车停靠在指定硬化区域后，通过快速接头分别连接液相输送管路与气相平衡管路，避免卸车过程中储罐内压异常波动，整套管路沿地面支墩排布，避开槽车转弯与人员巡检的通行路径。设计阶段首先明确了槽车的停靠边界，参考公路液态危化品槽车的常规外廓尺寸，

　　预留了足够的转弯半径与停靠安全距离，车位旁设置的L型绿色防护结构，是工位的防飞溅与紧急隔离屏障，一旦发生接口泄漏，屏障可阻挡介质喷溅至巡检通道方向，同时屏障上集成了紧急切断阀的操作点位，操作人员无需进入泄漏风险区域即可触发关断。两个立式储罐的安装位置做了抬高处理，底部预留了排污阀操作与日常巡检的空间，储罐出口管路设置了双阀组结构，靠近罐壁的为常开根部阀，外侧为操作阀，方便后期阀门维护时无需清空罐内介质。槽车与储罐之间的管路采用柔性连接段，抵消槽车停靠时的位置偏差以及车辆轻微晃动带来的管路应力，避免硬连接长期受应力出现焊缝开裂。从布局细节来看，管路采用不同颜色做介质区分，红色管路对应气相平衡通路，蓝色管路对应液相输送通路，

　　现场作业人员可直观识别管路功能，降低误操作概率。工位的地面做了隐性的坡度设计，整体坡向集液沟方向，一旦出现介质滴漏，可顺势导流至收集池，避免积液在车位区域扩散。模型中还原的防护屏障高度参考了人体工程学与介质喷射扩散角度计算，刚好覆盖槽车卸车口的高度区间，同时不会遮挡驾驶员倒车时的观察视线。储罐区与槽车停靠区之间设置了防撞墩，避免车辆误操作撞击储罐本体，防撞墩的高度与槽车底盘高度匹配，碰撞时可通过车架受力，不会损伤槽车底部管路。在实际场站设计中，这类工位的三维建模需要反复核对各设备的安装净空，比如槽车顶部操作平台与储罐顶部呼吸阀的安全距离，管路支架的高度是否会影响人员通行，紧急切断装置的操作高度是否符合人体操作习惯，这套模型把这些细节都做了还原，可直接作为同类型装卸工位的设计参考模板，也可用于新员工的作业流程培训，直观展示卸车作业时各设备的相对位置与操作逻辑。
