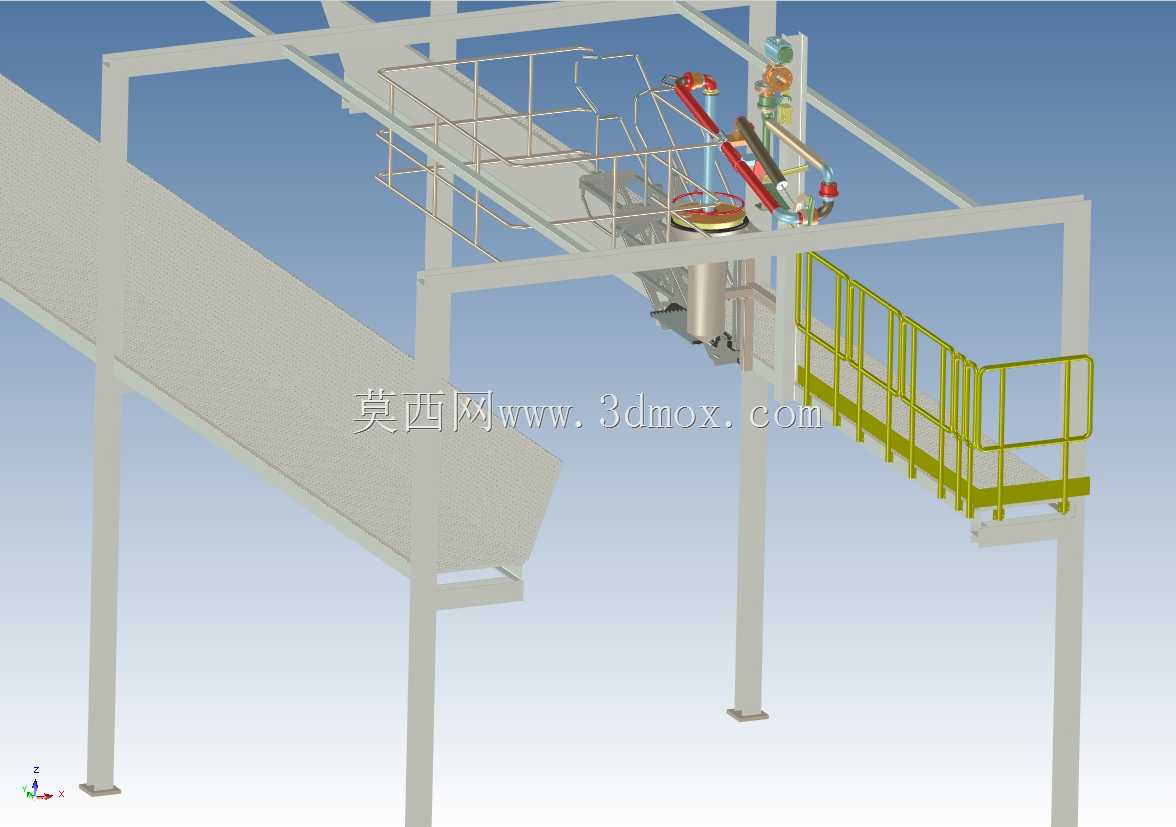

高架停车工位操作平台结构设计

　　这套高架工位结构主要面向厂区内高位停车作业场景设计，核心解决常规地面工位无法覆盖的高位设备停靠、运维操作需求，常见于生产车间上层输送线旁的设备停靠位、高架仓储区域的临时作业停靠点，以及多层生产动线中需要预留设备驻留操作的节点位置。从结构组成来看，整套装置以方钢焊接成型的立柱作为主要承重构件，立柱底部配置方形安装底板，通过膨胀螺栓与地面硬化层固定，单根立柱的垂直承重载荷按照常规工位运维设备加操作人员总重量的1.8倍安全系数设计，避免长期载荷下出现结构形变。平台主体的框架采用矩形钢管拼焊成型，台面铺设花纹防滑钢板，边缘设置高度1.2米的标准化安全防护栏杆，栏杆下部配置100mm高的挡脚板，防止作业过程中工具、

　　小型零件从高空坠落引发安全事故。靠近设备停靠位的一侧预留了设备对接的开口，开口处设置可开合的活动防护门，门体采用插销式锁止结构，设备停靠到位后可打开防护门完成对接操作，非作业状态下锁止防护门形成封闭防护区间。平台一侧设置倾斜式爬梯作为人员上下通道，爬梯踏步采用防滑花纹钢板制作，踏步间距控制在200mm，爬梯两侧设置连续扶手，扶手高度与平台栏杆保持一致，爬梯与水平面的夹角控制在45度，兼顾人员上下的便利性与空间占用率的平衡。设计过程中优先考虑了现场安装的便捷性，所有钢结构构件均采用模块化拆分设计，立柱、平台框架、栏杆、爬梯均为独立焊接组件，现场仅需通过高强度螺栓拼接即可完成组装，无需现场大量焊接作业，适配多数厂区不停产改造的安装需求。

　　安装边界方面，整套结构的垂直高度根据常规高架输送线的层高设计，平台台面距离地面的高度适配上层设备的停靠高度，横向跨度根据停靠设备的最大外轮廓尺寸预留300mm的操作余量，立柱的排布避开地面原有管线、设备基座的位置，底部安装区域要求地面硬化层厚度不小于150mm，混凝土强度等级不低于C20，保证立柱固定后的结构稳定性。在功能设计上，平台除了满足人员驻留操作的基础需求外，还在台面下方预留了管线排布的桥架安装位，可同步铺设设备对接所需的气动管路、供电线缆、信号控制线，避免管线外露造成的作业干涉与安全隐患。平台靠近停靠位的区域还预留了工具挂板的安装孔位，可根据实际作业需求挂载操作工具、安全防护用品，减少作业人员来回取放工具的动线长度。

　　结构的受力计算过程中，重点校核了立柱的压杆稳定性、平台框架的抗弯强度、栏杆的水平抗推力，所有受力节点的焊缝高度均按照等强度设计，关键受力位置额外增加三角加强筋焊接，避免长期交变载荷下出现焊缝开裂的问题。针对户外使用场景，整套钢结构表面可做热浸镀锌处理或者环氧富锌底漆加聚氨酯面漆的防腐涂装，适配潮湿、多粉尘的复杂工业环境，延长结构的整体使用寿命。从实际使用逻辑来看，当需要停靠的高位设备沿输送线移动到对应工位时，平台上的作业人员可打开活动防护门，完成设备的停靠固定、参数调试、日常维护、零件更换等操作，作业过程中人员始终处于有防护的平台区域内，避免高空坠落风险，相比临时搭设的脚手架作业方式，这套固定工位结构的作业效率提升明显，安全冗余度也更高。
