工业站点管线支架与工位布局结构

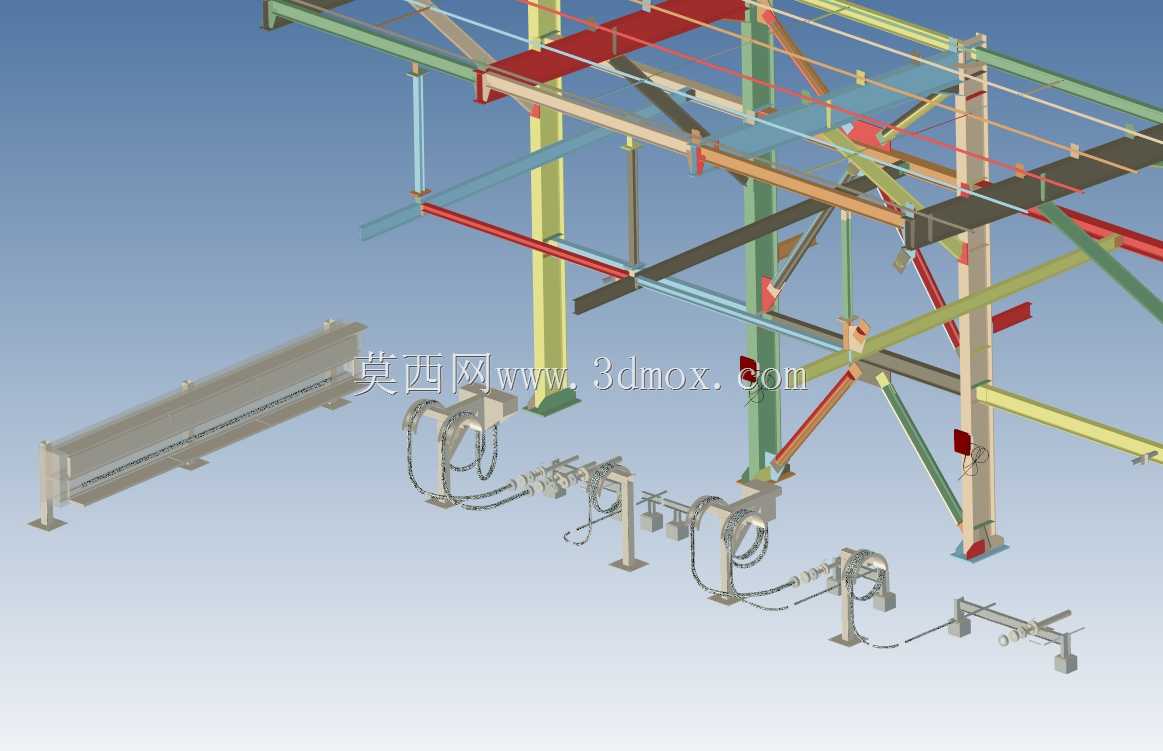

　　这套结构方案面向工业厂区内固定作业站点的管线集成与工位承载需求，适配需要集中布设多介质管路、配套作业执行机构的生产场景，常见于装配线旁的预装工位、检修站点的管线接驳区，解决现场管路散乱、作业机构无固定安装基准的实际问题。从结构组成来看，主体采用H型钢作为竖向承重立柱，不同规格的型钢横梁沿立柱分层布设，形成多层级的支撑框架，各层横梁分别承担不同介质管路的挂载荷载：红色管路对应消防或高压气体输送路径，黄色管路为工艺压缩空气主路，浅蓝色管路承担循环冷却介质输送，不同颜色的管路沿横梁走向排布，通过专用管卡与横梁固定，避免管路悬空产生的挠度变形，同时预留出后期管路维护的操作空间。框架下方沿作业走向布设的是工位执行机构的安装底座，

　　每个底座通过膨胀螺栓与地面硬化层固定，底座上方预留了执行机构的安装孔位，可适配不同规格的夹持、定位组件，相邻底座之间的间距匹配单工位的作业半径，避免作业范围出现交叉干涉。设计过程中优先考虑了安装边界的适配性，整体框架的竖向高度避开了厂区内桥式起重机的最低运行限位，横向跨度不占用厂区主物流通道的通行宽度，所有突出构件的边角都做了倒角处理，防止现场作业人员巡检时发生磕碰。管路排布时充分考虑了介质流向的坡度要求，循环冷却水管路沿介质流向设置千分之三的倾斜度，最低点预留排污接口，方便后期管路维护时排空内部积液；压缩空气管路在每个工位接驳点前都设置了油水分离器的安装位，避免管路内的冷凝水进入作业设备影响气动元件寿命。

　　钢结构构件的连接节点全部采用螺栓装配形式，没有采用现场焊接的连接方式，一方面降低现场安装的施工难度，不需要在厂区内动用动火作业设备，另一方面后期如果站点工位调整，整套框架可以拆解后重新组装，不需要对构件进行破坏性拆除。每个竖向立柱的底部都设置了加劲肋板，增大立柱与地面基础的接触面积，避免长期承重后立柱出现下沉倾斜，立柱与横梁的连接节点采用连接板加高强度螺栓的形式，节点的抗剪承载力满足所有挂载管路满负荷运行时的荷载要求，同时预留了1.5倍的安全冗余，应对管路水锤、设备振动带来的瞬时冲击荷载。框架侧面预留了线缆桥架的安装位置，可将工位的动力线缆、控制信号线与介质管路分层布设，避免线缆与管路交叉缠绕，降低后期线路检修的难度，

　　同时符合工业现场的电气安全布设规范。下方的工位机构安装底座在设计时统一了安装孔位的尺寸模数，不同功能的作业机构可以直接在底座上互换安装，不需要重新打孔定位，适配站点多品种作业的柔性切换需求，底座旁设置的接地端子可将所有金属构件、设备外壳统一接入厂区接地网，避免静电积累带来的安全隐患。整体结构没有多余的装饰性构件，所有型钢、连接件都采用标准工业型材，采购成本低，加工难度小，现场安装时只需要按照装配孔位对位锁紧即可，不需要复杂的调校工序，安装完成后整体框架的垂直度偏差控制在千分之一以内，保证上层管路的排布平直度，避免管路因为框架倾斜出现局部积液、介质流动阻力增大的问题。
