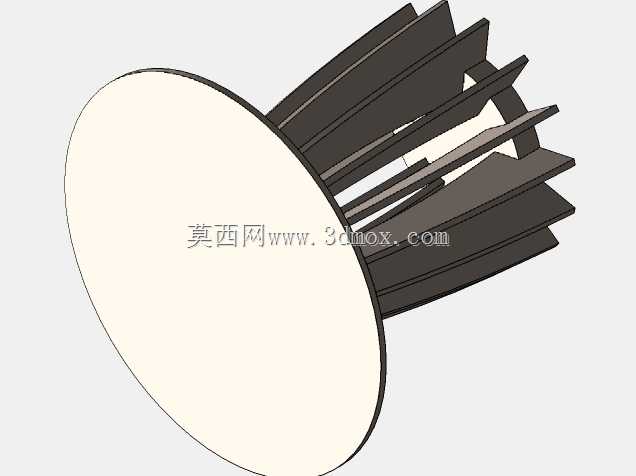

带散热鳍片的圆形通讯设备端盖结构

　　在户外通讯基站、工业信号传输终端这类长期连续运行的设备场景里，端盖部件从来不是简单的封盖结构，它既要承担壳体密封、内部元器件防护的基础作用，还要兼顾工作过程中产生热量的导出需求，尤其是内置功率放大模块、信号处理芯片的通讯节点，端盖的散热能力直接决定了内部元器件的工作温度阈值，进而影响整套设备的连续运行稳定性。这款端盖结构采用圆形法兰式安装基面，安装面做了整面平整处理，没有多余的凸台或凹槽，装配时可以直接贴合设备壳体的对应端面，配合密封胶圈就能实现IP65级以上的防尘防水效果，适配户外杆塔安装、壁挂式安装等多种安装场景，不需要额外定制转接安装板，能直接匹配现有主流通讯终端的壳体安装孔位布局。从结构设计逻辑来看，

　　这款端盖没有采用传统的平面盖板加外置散热片的拼接方案，而是将散热鳍片与端盖本体做了一体化结构设计，鳍片顺着端盖轴向呈放射状均匀排布，每一片鳍片的厚度保持一致，鳍片之间的间距经过流场优化，既保证了足够的散热接触面积，又不会因为间距过小导致户外使用时积灰、积雨难以排出，避免长期使用后散热效率下降的问题。鳍片的根部做了圆角过渡处理，没有尖锐的应力集中角，不管是采用金属压铸成型还是工程塑料注塑成型，都能有效降低成型过程中的内应力，减少成品出现翘曲、开裂的概率，同时也能提升鳍片与端盖基面的连接强度，在运输、安装过程中受到磕碰时不容易出现鳍片断裂的情况。端盖的圆形基面边缘做了小角度的倒角处理，一方面是去除加工毛刺，

　　避免装配时划伤操作人员或者损坏密封胶圈，另一方面也能在装配时起到导向作用，快速对准壳体的安装位，降低现场安装的对位难度。鳍片的排布长度没有超出端盖安装基面的外圆边界，整个结构的最大外轮廓与安装基面直径保持一致，这样在设备整机组装时，端盖部分不会额外占用横向安装空间，多台设备并排安装时不会出现结构干涉，也方便后期加装防雨罩、防尘外罩等配套配件。在实际使用过程中，内部元器件产生的热量会通过端盖的基面快速传导到每一片散热鳍片上，依靠鳍片之间的空气自然对流带走热量，不需要额外加装散热风扇，既降低了设备的整体功耗，也减少了因为风扇故障带来的设备宕机风险，非常适合无人值守的户外通讯站点使用。从结构建模的角度来看，这款端盖的特征逻辑清晰，

　　圆形基面作为基础特征，通过阵列命令生成均匀排布的散热鳍片，再对所有锐边做统一的圆角、倒角处理，建模过程中可以通过参数化控制鳍片的数量、厚度、伸出长度，快速调整出适配不同发热功率设备的衍生版本，不需要重新搭建整体模型框架，能大幅缩短同系列产品的结构开发周期。针对不同的使用场景，还可以在端盖基面上预留对应的接线孔、指示灯安装位，不需要改动整体的散热鳍片布局，就能适配不同功能的通讯终端产品，结构的拓展性较强。另外，一体化的结构设计也减少了零部件数量，整台设备的装配工序里，端盖部分只需要一次安装操作就能完成，相比传统拼接式散热端盖，少了散热片粘贴、螺丝固定等多道工序，能有效提升整机组装的生产效率，也避免了拼接结构存在的接触热阻问题，热量传导效率比拼接结构高出不少，更适合大功率通讯设备的散热需求。在安装边界方面，这款端盖的轴向伸出长度控制在合理范围内，不会因为鳍片过长导致设备整体长度超标，满足通讯设备小型化、集成化的设计趋势，不管是用于新建的通讯站点设备，还是旧设备的散热升级改造，都能直接替换原有端盖，不需要对设备壳体做额外的切割、改装，适配成本较低。
