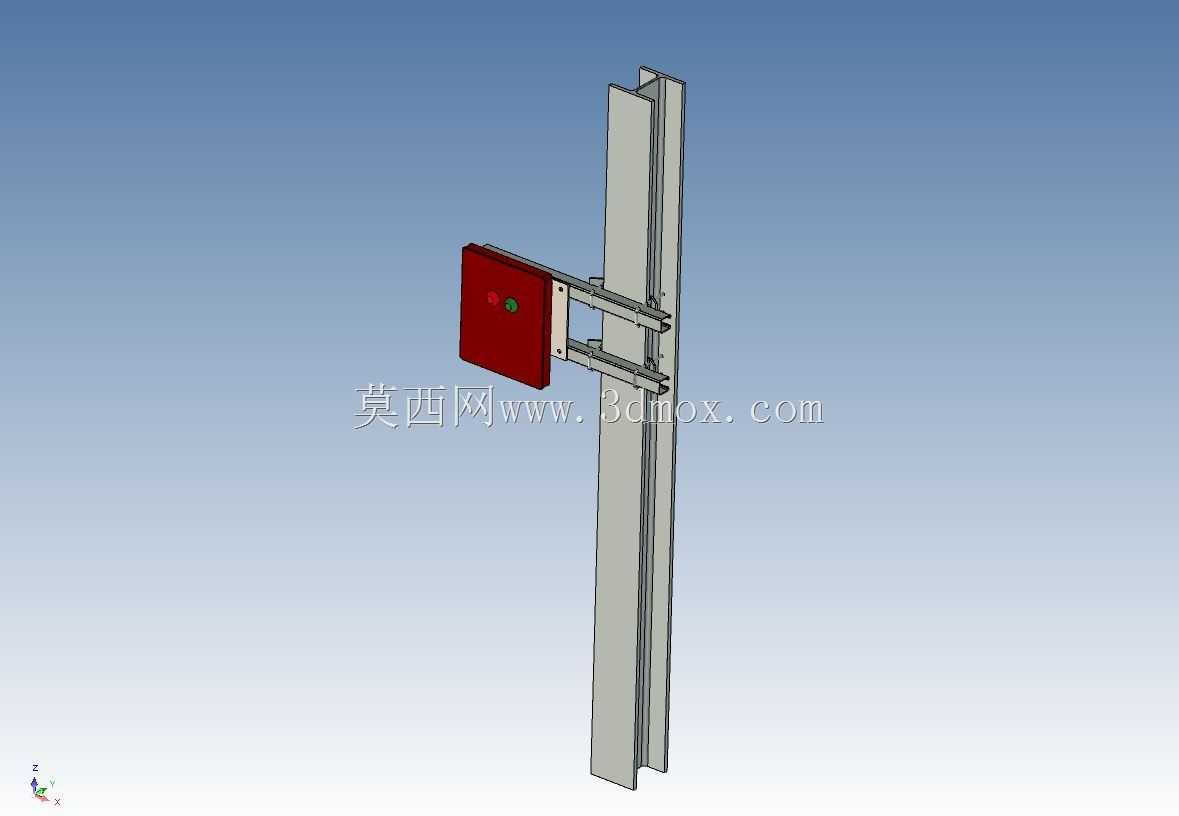

这套安装结构主要面向厂区、园区、户外作业区域的局域通讯信号补点场景,解决狭长通道、金属构筑物密集区域信号遮挡导致的通讯终端失联问题,区别于常规地面立杆安装方式,依托现有竖向型钢立柱作为承载基体,无需额外开挖基础浇筑混凝土,大幅缩短现场施工周期,也能避免地面立杆占用通行空间、被作业车辆剐蹭的风险。从结构组成来看,整套装置分为竖向承载立柱、横向调节悬臂、终端安装盒三个核心部分,竖向承载部分采用双拼C型钢型材,型材翼缘预留连续的调节安装孔位,孔位间距按照常规通讯终端安装的高度调节梯度设置,可根据现场信号覆盖的高度需求,在1.2米到2.8米的竖向区间内灵活调整悬臂固定位置,适配不同遮挡高度下的信号发射角度需求。
横向悬臂采用双层叠装的扁钢构件,两层扁钢之间预留20mm的调节间隙,通过贯穿螺栓与竖向立柱的翼缘夹紧固定,无需在立柱型材上额外焊接螺母座,安装时只需松开夹紧螺栓即可沿立柱竖向滑动调整位置,锁紧后依靠扁钢与C型钢翼缘的静摩擦力承载终端重量,经结构校核,该夹紧结构可承载不超过8kg的终端设备,完全覆盖常规工业级信号收发终端的重量范围。终端安装盒采用钣金折弯成型的矩形壳体,壳体正面预留状态指示灯的透光开孔,安装时终端核心电路板固定在壳体内部的安装螺柱上,壳体背部通过L型连接角码与横向悬臂的端部固定,连接角码上开设长圆孔,可实现终端水平方向±15°的角度微调,方便现场调试时对准信号覆盖的核心区域,
避免信号波束被周边金属构件反射造成的覆盖盲区。设计过程中重点考虑了户外使用的防护需求,壳体折边处采用防水搭接结构,配合密封胶条可达到IP54的防护等级,能够抵御日常扬尘、短时淋雨对内部电子元件的侵蚀;所有金属构件表面均做镀锌钝化处理,在工业厂区含酸碱水汽的环境中可保证5年以上不出现锈蚀脱落,减少后期运维的更换成本。安装边界方面,整套结构突出立柱表面的水平距离不超过350mm,不会超出厂区通道的安全限界,竖向安装时最低固定位置距离地面不低于1.2米,避免无关人员触碰造成设备移位或损坏;悬臂与立柱的连接螺栓采用防松垫圈,在周边有设备振动的场景下也不会出现螺栓松动滑落的问题。实际应用中,这类安装结构可配套各类局域信号收发终端、
人员定位基站、工业无线AP使用,相比成品安装支架,其型材选型全部采用市场通用的标准型钢,加工时只需按照尺寸切割、钻孔、折弯即可,无需开模定制,单件加工成本仅为成品支架的三分之一左右,且备件替换方便,现场出现构件损坏时可就地加工替换,无需等待原厂配件发货。结构受力路径清晰,终端重量通过安装盒传递到横向悬臂,再通过悬臂的夹紧结构传递到竖向立柱,最终由立柱的上下固定端将载荷传递到建筑基体或地面基础,不存在受力薄弱点,在常规12级以下风力的户外环境中可保持结构稳定,不会出现悬臂变形、终端掉落的问题。设计时也充分考虑了布线需求,C型钢的内部空腔可作为走线通道,终端的供电线缆、信号线缆可从型材空腔内布设,避免线缆外露被紫外线老化或被外力剐蹭破坏,线缆从悬臂端部的出线孔引出后直接接入终端盒内部,全程无外露走线,整体外观整洁,也降低了线缆被人为破坏的概率。
