电解液输送加注管路结构设计

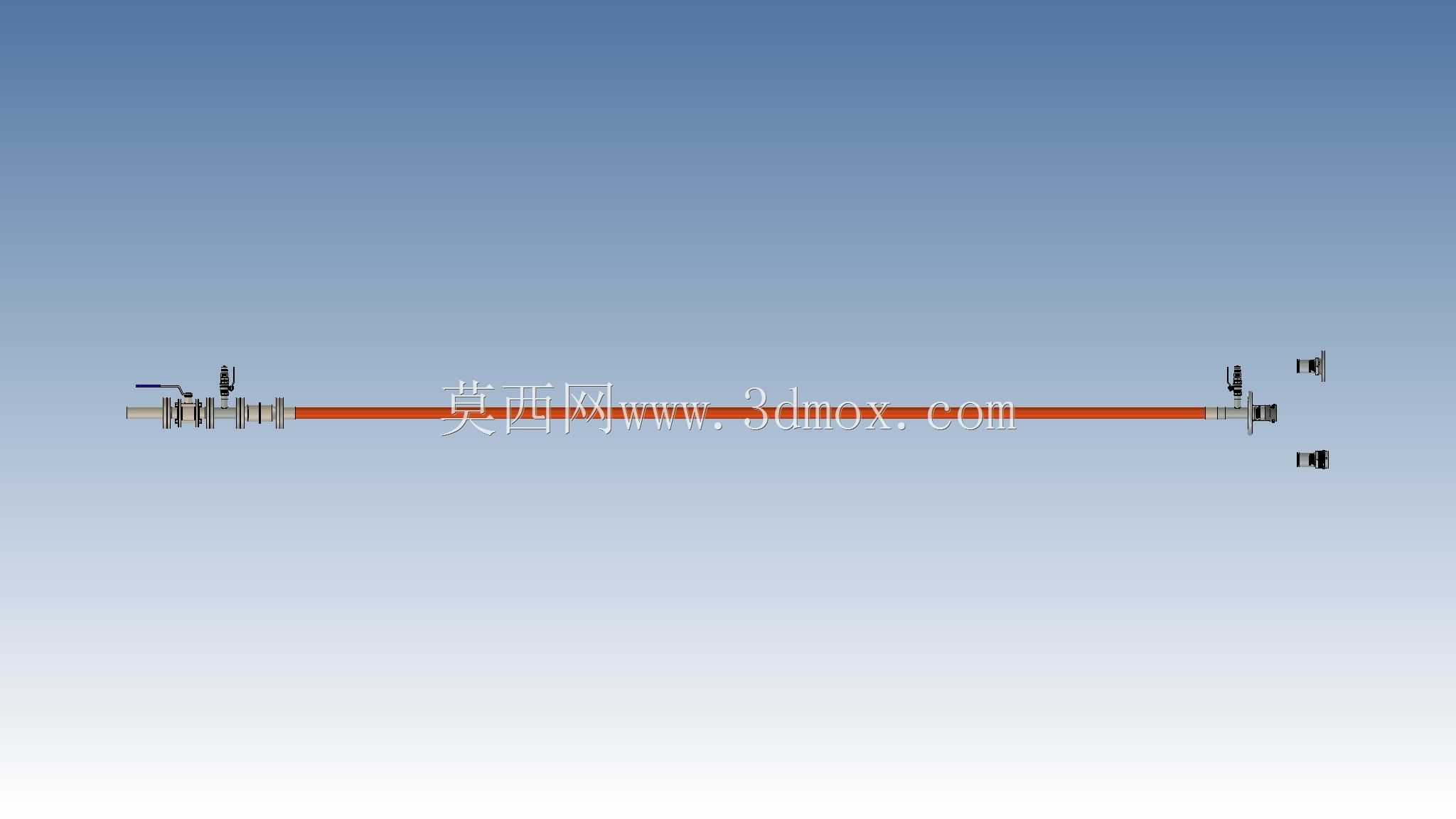

　　这套管路结构主要面向电解液类腐蚀性流体的定量输送与工位加注场景，常见于锂电生产的注液工序、化工试剂分装工位、电化学加工的介质供给单元，区别于普通输水输气管路，其核心设计目标是兼顾耐蚀密封性能与工位对接的快速拆装需求，避免电解液渗漏引发的设备腐蚀、介质浪费与生产安全隐患。从结构组成来看，整段管路以长直输送主管为主体，两端集成了快插式对接接头、密封锁紧组件、定位导向结构，主管段采用等径通腔设计，内壁做光滑过渡处理，没有突兀的变径台阶与滞留死角，能够减少电解液在管内的残留量，避免长期使用后介质结晶堆积堵塞流道，也能降低不同批次介质输送时的交叉污染风险。两端的接头组件做了分级密封设计，第一道为端面硬质密封，

　　承担管路对接后的轴向定位与主密封功能，第二道为径向弹性密封，补偿加工与装配带来的同轴度误差，抵消设备运行过程中产生的微幅振动，避免长期振动下密封面出现间隙渗漏；锁紧结构采用卡扣式快拆设计，无需额外工具即可完成管路与工位接口的对接与分离，对接到位后有明确的触感反馈，能够避免操作人员未插紧就启动输送的误操作问题。设计过程中优先考虑了安装边界的适配性，整段管路的轴向总长度适配常见的注液工位与介质存储单元的间距，两端接头的最大外径控制在常规安装孔位的适配范围内，不需要对现有工位的安装面板做额外扩孔改造即可直接替换安装；管路的径向轮廓做了规整化处理，没有外凸的不规则结构，在多管路并排布设的生产工位上，能够缩小管路之间的排布间距，

　　提升工位内部的空间利用率，也方便后期运维时的管路梳理与故障排查。针对电解液的介质特性，所有与介质接触的零部件都选用了耐电化学腐蚀的材质，密封件选用耐电解液溶胀的氟素弹性材料，金属部件做了表面钝化处理，避免长期接触介质后出现材质溶胀、锈蚀剥落的问题，防止杂质混入电解液影响介质纯度。管路的支撑结构做了轻量化设计，主管段不需要额外加装重型管夹即可保持平直状态，两端接头处设置了定位卡槽，能够与工位上的导向槽快速配合，对接时不需要反复调整同轴度，降低操作人员的装配难度，也能减少硬插硬掰导致的密封件刮损问题。在流道设计上，接头与主管的连接位置做了圆弧过渡，没有直角转折结构，能够降低流体输送过程中的沿程阻力，减少输送泵的负载压力，

　　同时也能避免直角位置长期受流体冲刷出现局部腐蚀减薄的问题，提升管路的整体使用寿命。考虑到生产工位的日常维护需求，这套管路的所有密封件都采用标准规格，不需要定制特殊配件，后期维护时可以快速更换磨损的密封组件，不需要整段管路报废替换，能够降低产线的运维成本；两端的对接结构具备防呆设计，正反方向无法误插，能够避免装配方向错误导致的介质泄漏问题。实际应用中，这套管路既可以用于单工位的电解液定点加注，也可以多组并联用于多工位的同步介质供给，平直的主管结构也方便在外壁加装流量传感器、加热保温套等外接配件，适配不同工艺对电解液温度、流量的监控需求，不需要对管路本体做二次加工改造。
