带操作检修平台的卧式罐体工业设施

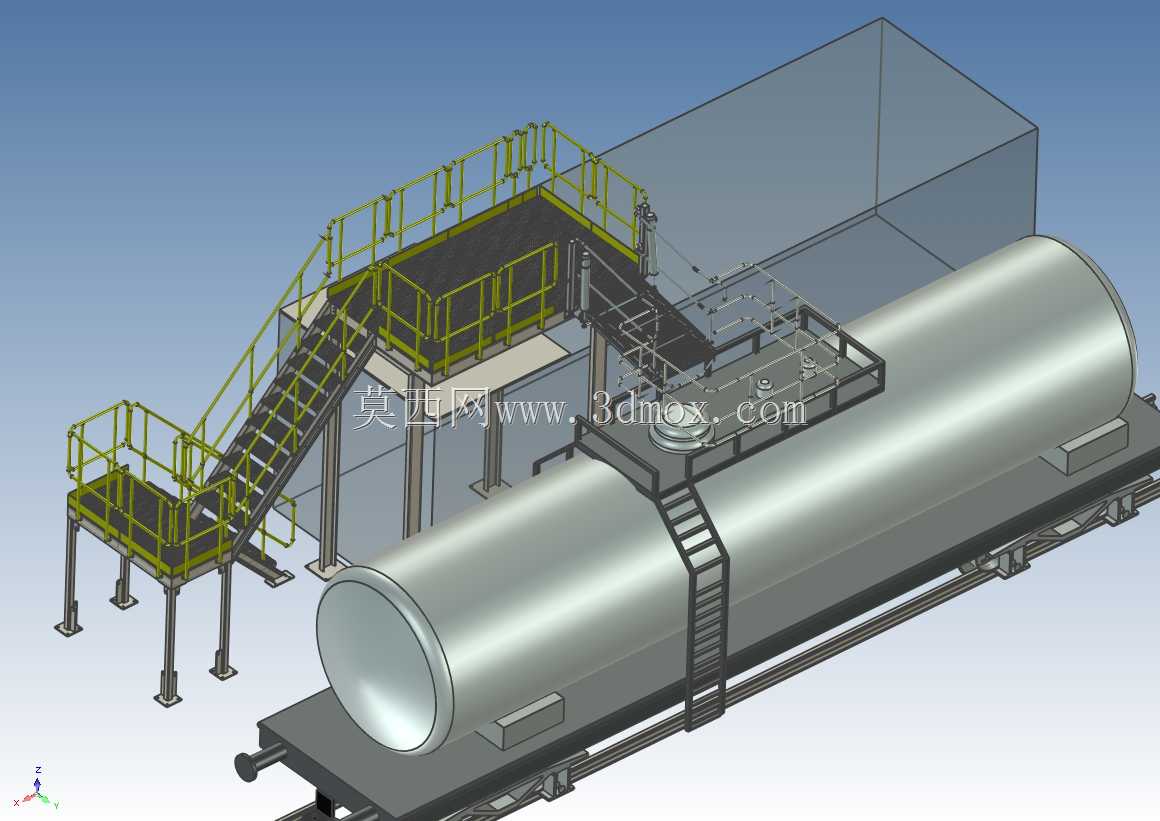

　　这套三维结构对应的是工业生产场景中常见的带操作检修工位的卧式储装罐体设施，这类设施常出现在化工原料中转、生产制程物料暂存、工业废液收集等场景中，核心作用是为大容量卧式罐体提供稳定承托的同时，给操作人员提供安全的作业面，完成罐体顶部阀门操作、仪表巡检、常规维保等作业动作。

　　从结构组成来看，整套设施分为卧式罐体本体、底部承托运输底座、侧方登梯作业平台、罐体直爬梯四个核心部分。卧式罐体采用两端椭圆封头的承压结构设计，筒身外壁沿轴向布置有加强圈结构，抵消内部介质压力带来的筒壁形变，罐体顶部预留有仪表安装位、人孔结构与介质接管接口，可根据实际工艺需求加装液位检测、压力监测组件以及进出料管路。罐体底部的承托底座采用型钢焊接框架结构，底部设置有可调式支撑脚杯，可在安装时根据现场地面平整度调整支撑高度，保证罐体水平度符合工艺要求，底座一端设置有牵引连接结构与滚轮组件，兼顾固定安装与短距离厂内转运的需求。

　　侧方的钢结构操作平台采用模块化设计思路，平台主体由H型钢立柱做竖向支撑，主梁采用槽钢焊接成型，铺板采用花纹防滑钢板，避免操作人员作业时滑倒；平台临边全部设置双横杆安全护栏，护栏高度符合工业作业平台安全规范要求，护栏底部设置有挡脚板，防止工具、零配件从平台边缘坠落。连接地面与平台的斜梯采用等倾角设计，踏步采用防滑格栅板，斜梯两侧同样设置连续扶手，扶手与平台护栏顺滑衔接，无突出尖锐结构。平台与罐体顶部的衔接位置设置有过渡走道，走道宽度满足单人携带工具通行的需求，走道边缘同样设置防护结构，避免人员踏空。罐体侧面设置的直爬梯直接连通地面与罐体顶部的局部操作位，爬梯踏步采用圆钢焊接，外侧设置有护笼结构，供维保人员快速到达罐体顶部作业点，减少绕行距离。

　　设计过程中，首先需要确认罐体的满载总重，以此核算底部承托结构的型钢截面参数与支撑点间距，避免罐体满载后出现底座形变、筒体挠度超标的问题；其次操作平台的高度需要匹配罐体顶部的操作面高度，保证人员站立作业时，手部操作高度处于人体工程学的舒适区间，不需要过度抬手或弯腰操作。安装边界方面，整套设施的占地长度需要包含罐体本体长度、斜梯水平投影长度以及平台周边的安全操作距离，宽度方向需要预留罐体侧面的巡检通道宽度，平台最高处的高度需要满足厂房内部的净空要求，避免与厂房内的 overhead 管线、行车运行路径发生干涉。

　　在细节处理上，所有钢结构的连接位置都采用焊接加螺栓紧固的复合连接方式，焊接位置做打磨处理去除焊渣与毛刺，避免应力集中；支撑脚杯的调节行程预留足够余量，可适应现场地面±50mm的高度差；护栏的横杆间距符合安全规范要求，防止人员从间隙坠落；爬梯的踏步间距控制在200-250mm区间，符合人员上下的步幅习惯，降低攀爬疲劳感。罐体与底座的接触位置设置有橡胶减震垫，既可以缓冲罐体运行时的振动传导，也能避免钢制罐体与钢制底座直接接触产生的电化学腐蚀，延长结构使用寿命。
