燃料卸载工位罐体及配套装置结构

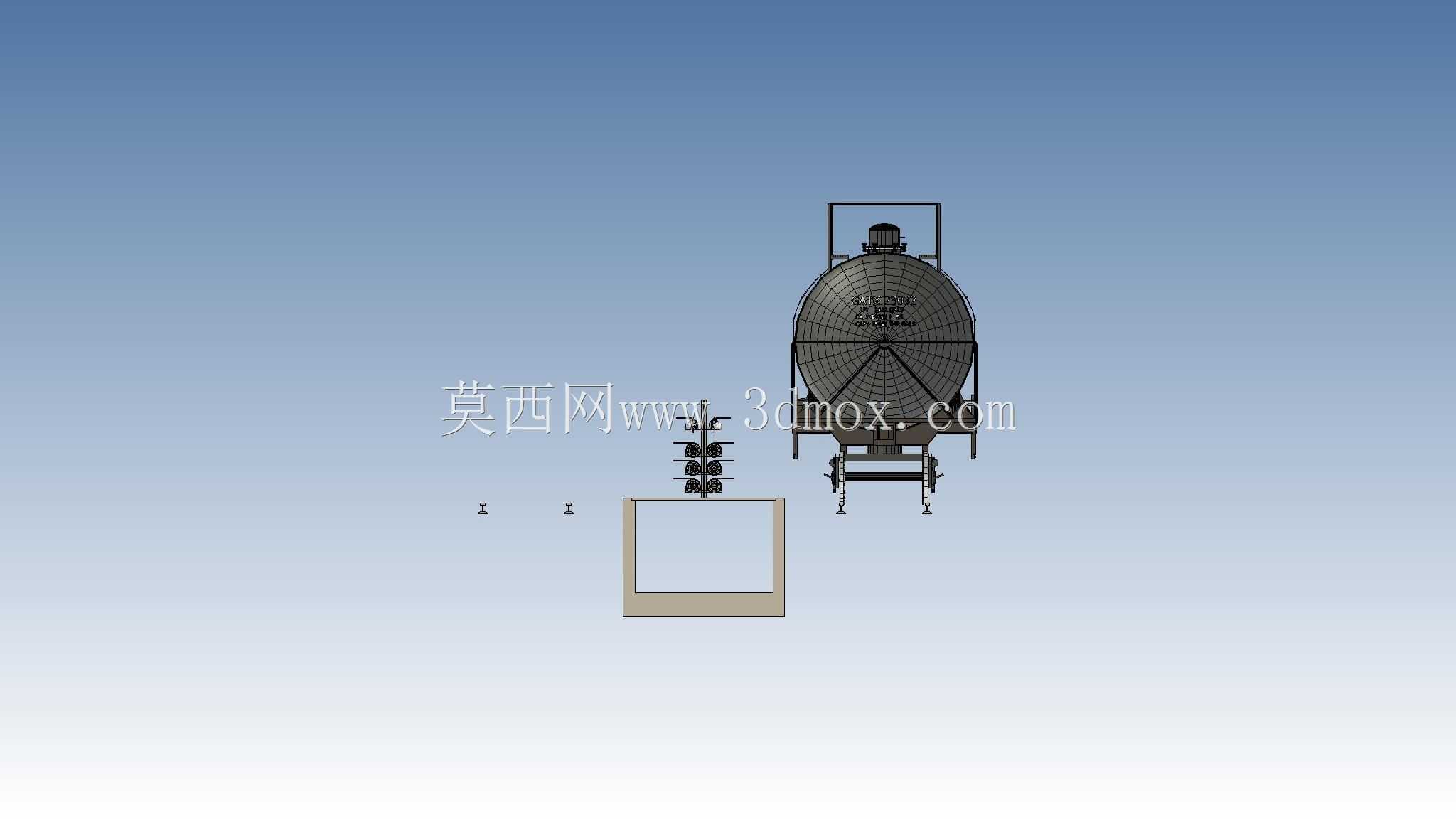

　　这套三维结构对应燃料类液态介质的卸载作业工位，核心围绕卧式承压储液罐体、装卸操作位、防护围挡三个核心模块搭建，适配厂区内部液态燃料中转、罐车卸料暂存的常规作业场景，在燃油仓储点、工业燃料补给站、厂区内部燃料中转区都有对应的落地应用。从实际作业逻辑来看，整个工位的设计首先要满足罐车停靠后卸料管路的快速对接需求，罐体端预留的接口位置和操作平台的高度差经过匹配，操作人员站在地面操作位即可完成管路快接、阀门启闭、流量观测的全套动作，不需要额外搭设登高梯具，减少日常作业的高空坠落风险。罐体部分采用卧式支腿支撑结构，支腿的跨距经过载荷核算，满液状态下的罐体重心落在两支腿的支撑区间内，底部预留的安装地脚孔位可以直接和混凝土基础的预埋螺栓对接，

　　安装时不需要额外做支架焊接调整，现场施工的适配性较强。罐体顶部设置的防护栏架围绕人孔、安全阀接口布置，日常检修时人员在顶部作业有可靠的临边防护，避免滑跌风险。操作位旁的方形围挡结构属于防泄漏收集槽的围边，一旦卸料过程中出现管路滴漏、接口渗漏的情况，溢出的液态燃料会被围挡限制在收集区域内，不会随意漫流到厂区其他区域，符合易燃易爆介质作业区的防泄漏规范要求。管路组件部分集中布置在罐体靠近操作位的一侧，阀门的操作手轮高度距离地面在1.1米到1.3米区间，刚好适配成年操作人员站立操作的舒适高度，不需要抬手过高或者弯腰操作，长时间作业的疲劳度更低。整个工位的布局预留了罐车停靠的安全距离，罐体和操作位之间的通道宽度满足单人携带工具通行、

　　应急撤离的需求，一旦出现突发泄漏情况，操作人员可以快速从通道撤离到安全区域。从建模细节来看，罐体的封头采用标准椭圆形封头结构，筒体的壁厚、支腿的型材规格都按照常压储液容器的常规参数设置，管路的法兰接口尺寸匹配通用的卸料软管规格，现场不需要额外做变径接头加工就能和常用的罐车卸料管路对接。围挡结构的高度设置为15厘米，既可以满足少量泄漏液体的拦蓄需求，也不会因为围挡过高影响人员日常通行、工具搬运的便利性。整个装置的安装边界在建模时已经做了明确标注，罐体的长度方向预留了管路拆装的操作空间，宽度方向预留了人员巡检的通道尺寸，现场做基础规划时可以直接参照模型的外轮廓尺寸划定作业区范围，不需要反复核对设备的干涉情况。在实际应用中，

　　这套结构可以直接作为燃料卸载工位的初步设计方案参考，结构设计人员可以根据现场的实际燃料吞吐量、介质特性调整罐体的容积、管路的通径、防护结构的强度，也可以在现有模型基础上添加流量计量装置、静电接地装置、可燃气体探测装置的安装位，完善整个工位的安全配套。不同于常规的单一罐体模型，这套结构把工位层面的操作空间、防护设施、配套布局都做了同步呈现，做厂区规划时可以直接把模型导入总装场景，核对和周边建筑、道路、消防设施的安全间距，减少前期方案设计时的反复调整工作量。
