DN50转DN100异径导流适配器结构

　　在民用建筑给排水、工业流体输送、通风除尘管路的布设场景中，经常会遇到不同公称通径管路需要对接、同时要兼顾介质导流平顺性的需求，这款DN50与DN100对接的导流适配器，正是针对这类变径转接场景开发的专用管路连接件。不同于普通同心或偏心变径接头，这款适配器在变径段的结构设计上做了导流优化，能有效降低介质流经变径位置时的局部阻力损失，减少湍流、涡旋的产生，不管是输送液态水、工业流体，还是用于通风系统的空气导流，都能有效降低管路运行时的振动与噪音，提升管路系统的运行稳定性。

　　从实际安装边界来看，这款适配器两端分别适配公称通径DN50与DN100的标准管路，对接端采用了适配常规卡接、焊接或法兰对接的端口结构，端口处的壁厚做了均匀加厚处理，能满足不同连接工艺的强度需求，不管是采用粘接、热熔、氩弧焊接还是卡箍紧固，都能保证连接位置的密封可靠性与结构强度。变径段采用了平滑过渡的锥面结构，锥度经过流体仿真优化，既控制了适配器整体的轴向安装长度，避免变径段过长占用过多管路布设空间，又保证了介质流道的平顺性，不会出现普通突变式变径带来的流道骤变问题。

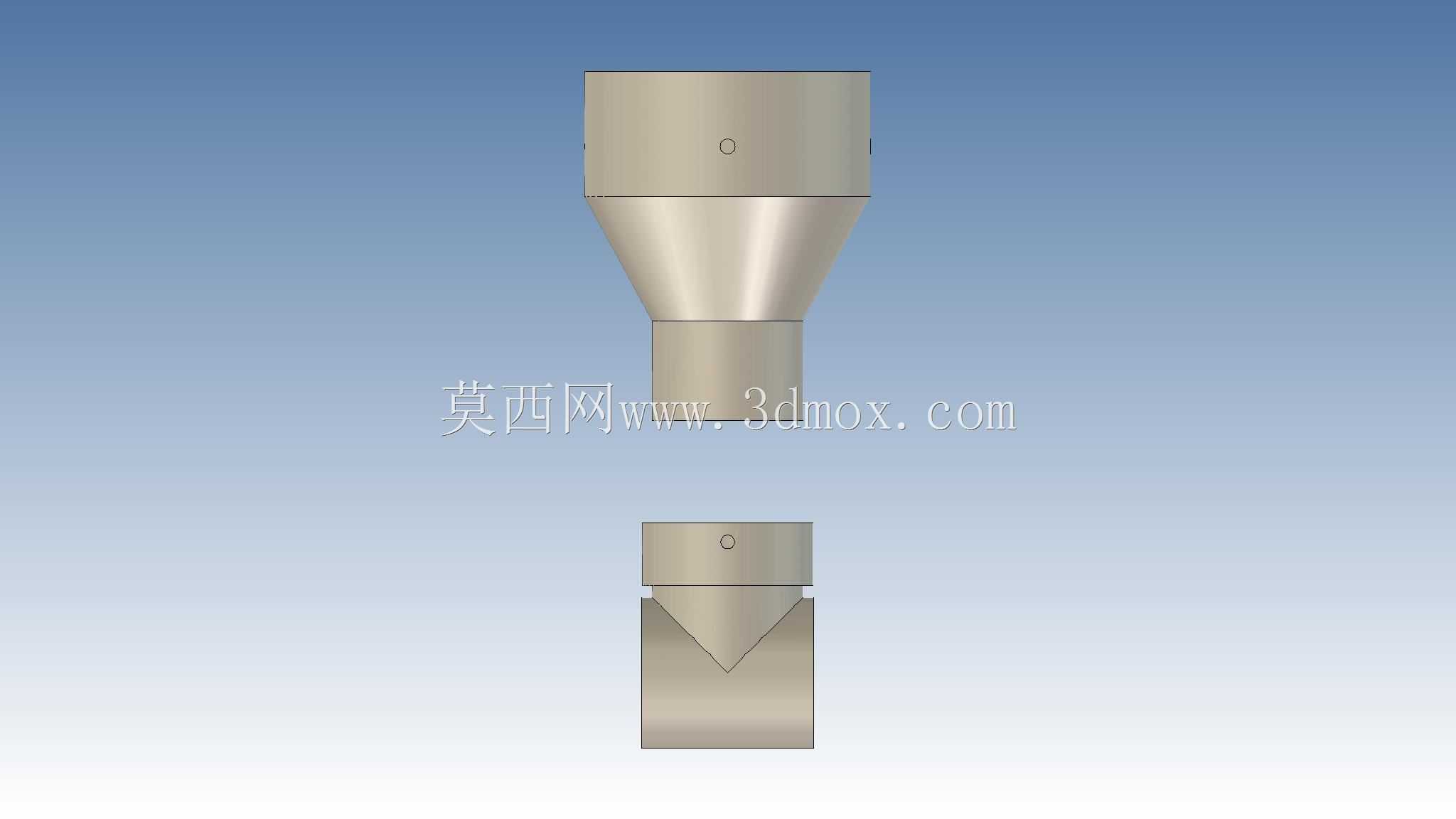

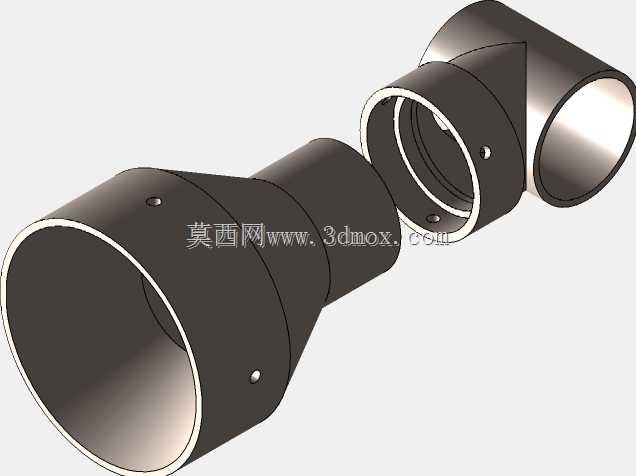

　　在结构细节设计上，适配器本体上预留了多个均匀分布的定位小孔，这些小孔可用于安装定位销、固定导流内件或者外接传感检测元件，适配不同场景下的功能拓展需求。拆分式的结构设计（图中展示的分离状态）也让这款适配器的内部清洁、内件更换变得更加便捷，在输送有洁净度要求的介质、或者需要定期清理管路积垢的场景中，无需整体切割管路即可完成内部维护作业，大幅降低后期运维的工作量。

　　从选型适配的角度来说，这款适配器可以直接替换常规的同规格异径接头，安装尺寸与常规变径接头的轴向长度、端口配合尺寸保持兼容，不需要对原有管路做额外的改造即可直接替换安装，对于老旧管路系统的节能改造、噪音治理场景十分友好。在通风系统应用中，这款导流适配器能有效减少变径位置的风阻，降低风机的运行负载，实现一定的节能效果；在给排水系统中，平顺的流道设计能减少变径位置的杂质滞留，降低管路堵塞的风险，尤其是在输送含有少量固体颗粒的流体时，不易在变径位置形成沉积堵点。

　　建模过程中，对各个配合面的公差做了合理预留，端口配合位置的尺寸公差按照管路连接件的通用公差等级设定，既能保证安装时的配合顺畅，又能避免间隙过大带来的密封失效问题。壁厚设计上兼顾了结构强度与材料成本，不同位置的壁厚根据受力情况做了差异化设计，对接端口、变径过渡区等应力集中位置适当加厚，非受力位置在满足强度要求的前提下做了轻量化优化，既保证产品能承受管路系统的常规工作压力，又不会造成材料的不必要浪费。整体结构没有复杂的异形曲面，常规的注塑、铸造或者钣金焊接工艺都可以完成加工，生产适配性强，不需要开发复杂的专用工装即可实现批量生产。
