双层嵌套环形金属密封垫圈结构设计

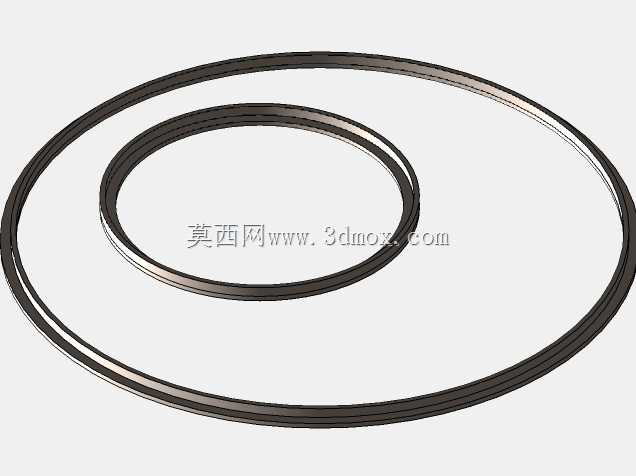

　　这套双层嵌套环形金属密封件，主要面向静密封工况下的腔体端面密封需求，在液压阀组、压力容器端盖、管道法兰对接、通讯设备密封腔体等场景中都有广泛应用，核心作用是填充两个对接金属端面的微观加工间隙，阻断介质沿结合面的渗漏路径，同时承受一定的轴向预紧压力，维持长期密封稳定性。从结构设计逻辑来看，采用大小双环嵌套的布局并非简单的堆叠，而是针对不同密封压力等级做的适配：小直径环适配中心通径较小的腔体接口，大直径环对应外围的密封边界，两个环体的截面均采用窄边矩形结构，截面宽度控制在合理范围，既保证足够的密封接触比压，又避免过宽截面导致预紧力需求过大、压溃密封面的问题。在实际选型匹配过程中，首先要确认安装边界的尺寸公差：

　　外环的外径需要与安装槽的外槽径保持小间隙配合，间隙量控制在0.1-0.2mm之间，既方便装配时的快速定位，又不会因为间隙过大导致受压后环体偏移错位；内环的内径要略大于腔体内部的通径尺寸，避免环体边缘伸入通径内部干扰介质流动，或是被介质长期冲刷产生磨损碎屑污染管路。环体的轴向厚度需要与安装槽的深度匹配，预紧压缩量控制在环体厚度的8%-12%区间，这个压缩区间既能保证密封面完全贴合，又不会让金属环产生不可逆的塑性变形，确保多次拆装后仍能维持密封性能。从建模细节来看，两个环体的棱边都做了极小的圆角过渡处理，没有尖锐的加工毛刺棱边，一方面避免装配时刮伤对接端面的密封涂层，另一方面也能减少应力集中，防止环体在长期受压状态下从棱边位置产生裂纹。

　　环体的表面粗糙度要求控制在Ra1.6以下，光滑的表面能有效填充对接端面的微观凹坑，减少微观渗漏通道的形成。在实际工况适配中，这种双环嵌套结构相比单一大直径密封环，能实现分级密封效果：内环先阻断大部分介质压力，外环承接剩余的微量渗漏，双重密封结构能在高压工况下维持更稳定的密封表现，同时两个环体独立受力，即使其中一个环因为装配偏差出现局部密封失效，另一个环仍能维持基础密封能力，大幅降低设备运行中的渗漏风险。装配过程中需要注意，两个环体安装时要保持同轴度偏差不超过0.3mm，避免环体之间出现局部挤压接触，导致受压时受力不均产生翘曲；对接端面的平面度需要控制在0.05mm以内，不能有明显的加工刀痕或是磕碰凹坑，否则即使密封件本身精度达标，

　　也会因为端面缺陷出现渗漏。这种结构的密封件相比橡胶类密封件，能适应更高的工作温度范围，也不会出现橡胶老化、溶胀的问题，在有腐蚀性介质、高低温交变的工况下使用寿命更长，维护更换周期也更长，适合长期连续运行的设备使用。建模过程中对环体的圆度公差做了严格约束，整环的圆度偏差不超过0.08mm，保证整圈的压缩量均匀一致，不会出现局部位置压缩量不足导致的渗漏点；同时环体的截面尺寸一致性偏差控制在0.03mm以内，避免局部截面过厚导致预紧时应力集中压伤端面，或是局部截面过薄导致接触比压不足无法密封。
