斜置平台配套可折叠防护栏结构设计

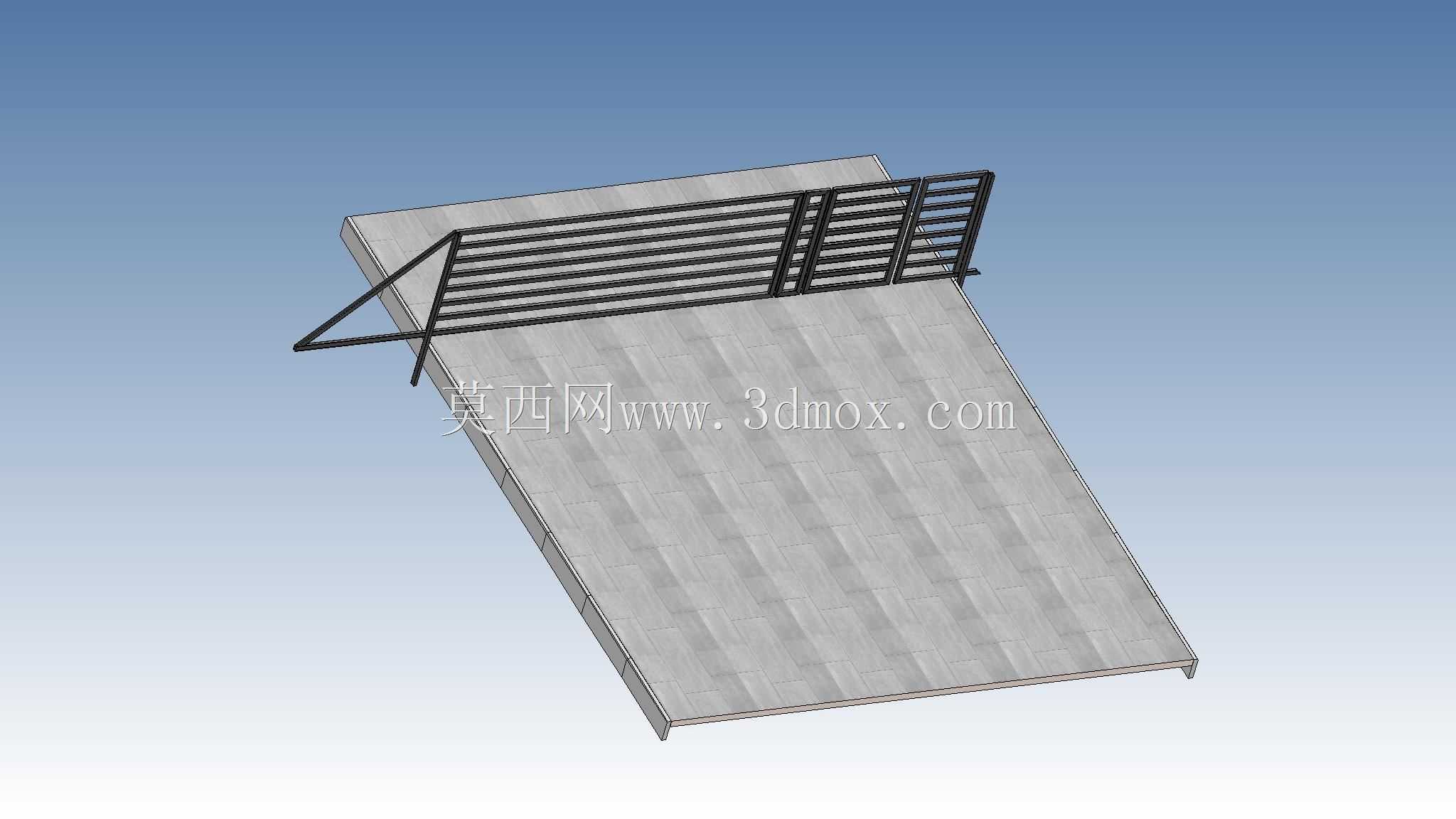

　　这套斜置平台配套的折叠式防护栏结构，主要面向带坡度的固定式作业平台场景设计，常见于工业厂区检修登高平台、仓储装卸坡道侧边防护、设备运维登高斜台等场景，核心作用是在人员沿斜向平台行走作业时提供侧向防坠落防护，同时可根据作业需求折叠收起，避免护栏对大件物料转运、设备吊装作业造成干涉。从结构组成来看，整套装置分为斜向承载平台主体与侧装折叠护栏两部分，平台采用带防滑纹理的平板结构，边缘设置下折翻边，既提升平台整体的结构刚性，避免平板受载后出现翘曲变形，也能作为安装基准面，为护栏的铰接结构提供稳定的安装支撑。护栏部分采用多根平行横向栏杆搭配竖向分隔撑杆的栅格结构，横向栏杆采用等间距排布，间距控制满足安全防护规范要求，

　　避免人员肢体从栏杆间隙探出发生危险，竖向撑杆在护栏展开状态下承担横向栏杆的载荷传递，将人员倚靠、意外撞击的作用力传导至平台侧边的铰接支座上。护栏与平台的连接采用侧边铰接结构，铰接点设置在平台侧边的上部位置，护栏可绕铰接轴实现0-90度范围的翻转，展开状态下护栏垂直于斜平台表面，通过斜向支撑拉杆与平台表面形成三角稳定结构，支撑拉杆一端铰接在护栏最外侧的横向栏杆端部，另一端可卡接在平台表面预设的定位卡槽内，无需额外紧固件即可实现展开状态的锁止，操作便捷；当需要转运大尺寸物料、开展吊装作业时，只需抬起拉杆脱离定位卡槽，即可将护栏向平台表面方向翻转放平，完全贴合在平台表面，不会超出平台的外轮廓边界，不会对物料通行、吊具移动造成阻挡。

　　从安装边界来看，平台的整体长宽尺寸可根据实际作业场景的需求调整，护栏的高度在展开状态下符合工业作业平台防护高度的规范要求，放平后整体厚度不超过平台侧边翻边的高度，不会额外占用平台周边的通行空间；铰接支座采用螺栓连接的方式固定在平台侧边的预设安装孔位上，无需对平台主体进行焊接改动，可适配现有同类型斜平台的护栏加装改造需求，安装时只需保证两侧铰接点的同轴度，即可确保护栏翻转过程顺畅无卡滞。结构设计过程中重点考量了斜置场景下的受力特性，由于平台本身存在坡度，人员在平台上行走时对护栏的侧向作用力方向并非完全水平，因此斜向支撑拉杆的角度经过针对性调整，确保在承受常规倚靠载荷、意外冲击载荷时，支撑结构的受力方向沿拉杆轴向传递，

　　避免铰接点承受过大的弯矩造成结构变形；横向栏杆采用等截面型材制作，在保证整体强度的前提下控制结构自重，降低翻转操作时的力度需求，同时栅格结构不会遮挡作业人员的视线，方便人员在平台上观察下方作业区域的情况。在实际应用中，这类带折叠护栏的斜平台可直接对接固定式设备的登高检修口，日常巡检时护栏展开提供安全防护，需要更换大型设备零部件时，将护栏放平即可留出足够的吊装通道，无需临时拆除护栏结构，大幅提升作业效率；也可用于仓储区域的装卸坡道侧边，当需要通过叉车转运整托盘物料时，放平护栏不会阻挡托盘的侧向移动，人员步行上下坡道时将护栏拉起即可获得安全防护，兼顾了作业安全性与操作便利性。整套结构的所有转动配合部位均预留了合理的配合间隙，可适应户外工况下的温度形变、少量积尘堆积的情况，不会因为环境因素出现翻转卡滞的问题，所有受力杆件的截面尺寸均经过载荷校核，可满足常规工业作业场景的防护载荷要求，结构无复杂异形构件，加工制作难度低，后期维护更换配件也十分便捷。
