D150规格多通管路连接接头结构

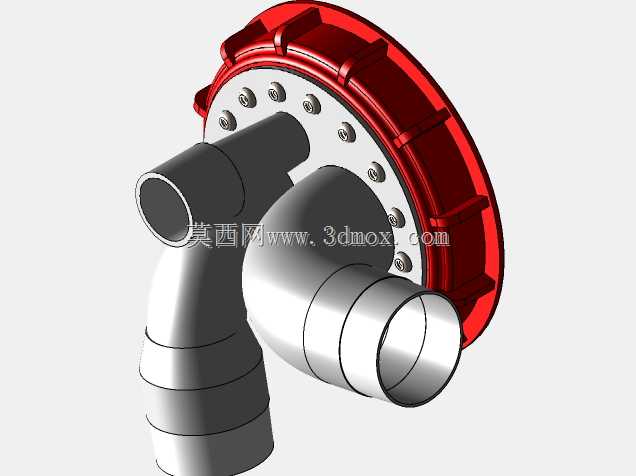

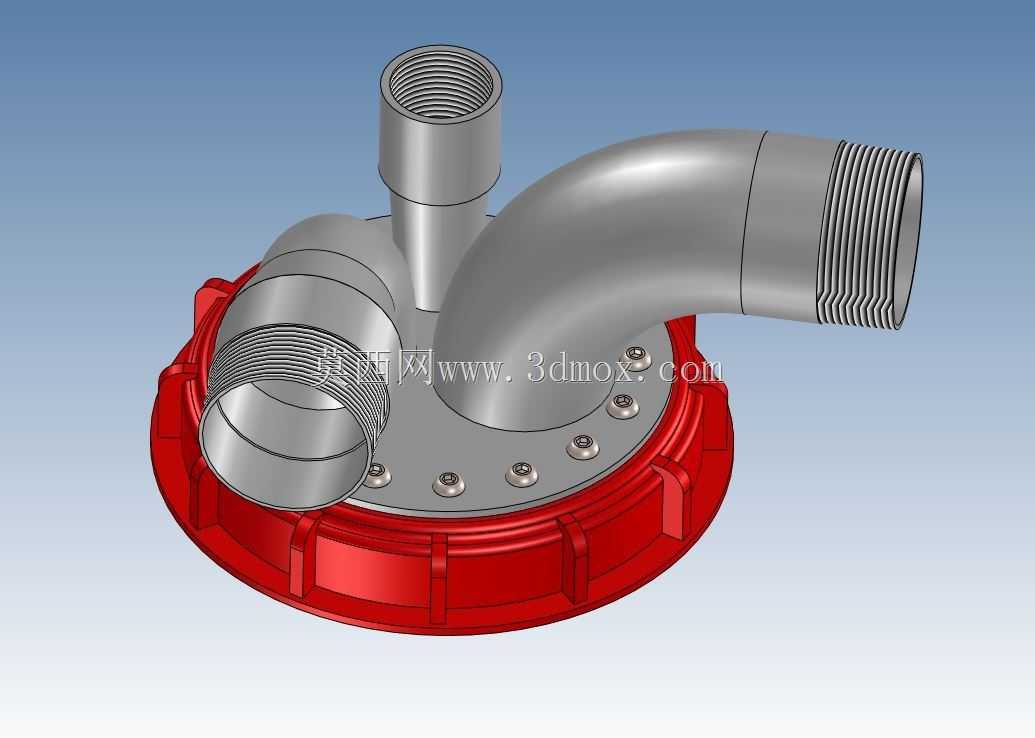

　　这款D150规格的多通管路连接件，主要面向流体输送系统的分支转接场景，常见于储液罐体顶部的管路集成、中小型给排水系统的管路汇流、工业流体分装工位的管线排布等工况，用来实现单点位多方向的流体导通需求，替代传统多个弯头、三通拼接的冗余安装方案，减少管路连接点的泄漏风险。从结构设计来看，底部采用带加强筋的红色法兰式底座，底座周向均匀布置内六角紧固螺钉安装位，安装时可直接与罐体顶部的预设法兰盘对位锁紧，密封面可适配常规橡胶密封垫片，满足常压流体输送的密封要求，底座边缘做了加厚的防滑棱设计，既可以提升安装时的握持摩擦力，也能在长期使用过程中抵御外部磕碰对密封面的损伤。主体的三个管路接口均采用外螺纹设计，其中一个接口为90度弯管结构，

　　弯管的弯曲半径做了优化处理，避免流体转向时出现过大的局部阻力，另外两个接口分别为垂直向上与斜向布置的直口结构，三个接口的通径均匹配D150规格的管路连接标准，螺纹段长度符合常规管路旋合深度要求，安装时无需额外加工即可对接同规格的内螺纹管路或者带内丝的软管接头。设计过程中优先考虑了安装边界的适配性，整体结构的外接轮廓没有突出的尖锐棱角，所有管路接口的朝向都经过空间排布校核，在对接外部管路时不会出现相邻管路干涉的问题，垂直向上的接口可用于接排气阀或者液位检测管路，90度弯管接口可作为主流体的输出通道，斜向接口可用于接回流支路或者辅助加注管路，三个接口的位置分布预留了足够的扳手操作空间，安装紧固时不需要特殊工装，

　　使用常规管钳或者活动扳手即可完成装配。从流体性能角度考量，主体内腔做了圆弧过渡处理，没有直角突变的流道结构，能够降低流体流经时的压损，减少介质在腔体内的滞留残留，对于输送洁净流体或者有一定粘度的介质都有较好的适配性，法兰底座与上部管路主体的连接位置做了加厚处理，能够承受管路安装时产生的侧向力矩，避免长期使用后出现连接位置开裂的问题。在实际选型应用中，这类集成式多通接头相比零散管件拼接的方案，能够减少至少4个管路连接点，大幅降低施工时的密封处理工作量，同时整体结构的占用空间更小，适合在罐体顶部这类安装空间局促的区域使用，安装完成后整体结构的受力更均匀，不会出现多个管件拼接后重量集中在单个接口的问题，能够提升管路系统长期运行的稳定性。建模过程中对所有配合尺寸都做了公差预留，螺纹参数符合通用管螺纹标准，法兰安装孔的位置度满足常规法兰的互换要求，不管是用于新设备的管路设计，还是旧系统的管路改造，都可以直接匹配现有标准件，不需要额外定制转接配件。
