L型转角重载导轨安装组件结构设计

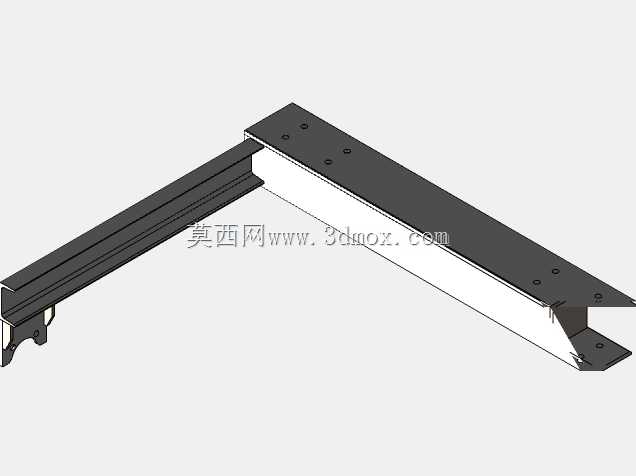

　　本次呈现的L型转角导向支撑构件，主要面向工业产线转角工位、仓储物流分拣线转角段、防护围栏转角衔接、设备操作平台边缘导向等场景使用，区别于常规直段导轨的单向导向功能，该构件可实现两个垂直方向的导向与承载衔接，解决直段导轨在90度转角位置无法连续平滑过渡的问题，避免物料、滑动件在转角位置出现卡滞、脱轨的情况。从实际使用场景来看，这类构件常应用在车间内部的物料周转滑轨系统中，当周转箱、工装板需要沿直角路径输送时，两段直导轨的拼接位置往往存在接缝误差、安装面错位的问题，容易导致滑动轮经过时产生跳动甚至卡停，而一体化的L型转角构件可以在加工阶段就保证两个导向面的垂直度与平面度，减少现场拼接的调校工作量，同时提升整体导向结构的运行稳定性。

　　在防护围栏的滑动门结构中，这类转角构件也可作为门体滑动轨道的转角衔接段，实现滑动门在两个垂直立面的连续滑动，适配特殊布局的设备防护需求，比如大型加工中心的L型防护门，就需要这类转角导轨组件来保证门体开关过程的顺畅，不会在转角位置出现卡顿或者密封间隙不均的问题。从功能特性上看，该构件采用分体组合式结构，黑色金属材质的承载基座作为主体受力部分，表面做防锈耐磨处理，基座上预制的多组安装孔位可适配不同规格的螺栓固定，既可以通过侧面孔位与设备机架、墙面支撑件连接，也可以通过端面孔位与直段导轨实现精准对接，白色的内嵌衬条采用低摩擦系数的耐磨材质，与滑动件接触时可减少滑动阻力，同时降低金属构件直接接触产生的磨损与噪音，延长整体结构的使用寿命。

　　设计过程中，首先确定了两个垂直导向段的长度比例，结合常规工位的转角空间预留尺寸，保证构件安装后不会超出设备的边界范围，同时预留足够的滑动行程，避免滑动件在转角位置行程不足；其次对安装孔的位置做了公差匹配设计，孔位间距按照通用五金安装的标准模数设置，可兼容市面上多数常规直段导轨的安装孔距，减少用户现场二次打孔的工作量；导向面的拼接位置做了微小的倒角过渡处理，避免滑动件经过接缝位置时被锐边刮蹭，同时减少滑动过程的冲击感。从安装边界来看，该构件的整体外轮廓为直角L型，两个直段的截面尺寸保持一致，安装时需要保证两个固定基面的垂直度误差控制在0.1mm以内，否则会导致滑动阻力增大甚至出现卡滞，构件的总厚度适配常规的M6、M8安装螺栓，

　　固定后螺栓头部不会突出导向面，避免与滑动件产生干涉；构件的承载能力根据基座的材质厚度做了匹配，可承受垂直于导向面的额定载荷，满足常规工装板、防护门、小型物料载具的承重需求，不会在长期使用后出现导向面变形的问题。在结构细节上，构件的端部做了止口设计，与直段导轨对接时可以通过止口实现快速定位，不需要反复调校拼接位置的对齐度，降低现场安装的难度；衬条与基座之间采用嵌入式卡槽固定，不需要额外的紧固件，后期衬条出现磨损时可以直接拆卸更换，不需要整体更换整个构件，降低后期维护的成本。针对不同使用场景的需求，该构件的导向面宽度可以适配不同规格的滑动轮、滑块，既可以配套单轮滑动结构，也可以配套双轮夹持的滑动结构，保证滑动过程中不会出现侧向偏移；基座的背面做了减重槽设计，在保证整体结构强度的前提下减少构件的自身重量，降低安装时的搬运难度，同时减少材料的使用成本。在实际选型使用时，需要注意安装基面的平面度，如果基面存在凹凸不平的情况，需要先做找平处理再固定构件，否则强行拧紧螺栓会导致基座变形，影响导向面的直线度；滑动件与导向面之间建议预留0.2-0.5mm的配合间隙，既可以保证滑动顺畅，也不会因为间隙过大导致滑动过程出现晃动。这类转角导向构件相比现场焊接拼接的转角导轨，具备更高的尺寸精度，安装后不需要额外做打磨、校形处理，整体外观也更加规整，适合在对设备外观、运行稳定性有一定要求的自动化设备、物流仓储设施中使用，能够有效提升整体滑动系统的可靠性，减少后期运维的频次。
