罐式液体运输半挂车带卸料装置结构

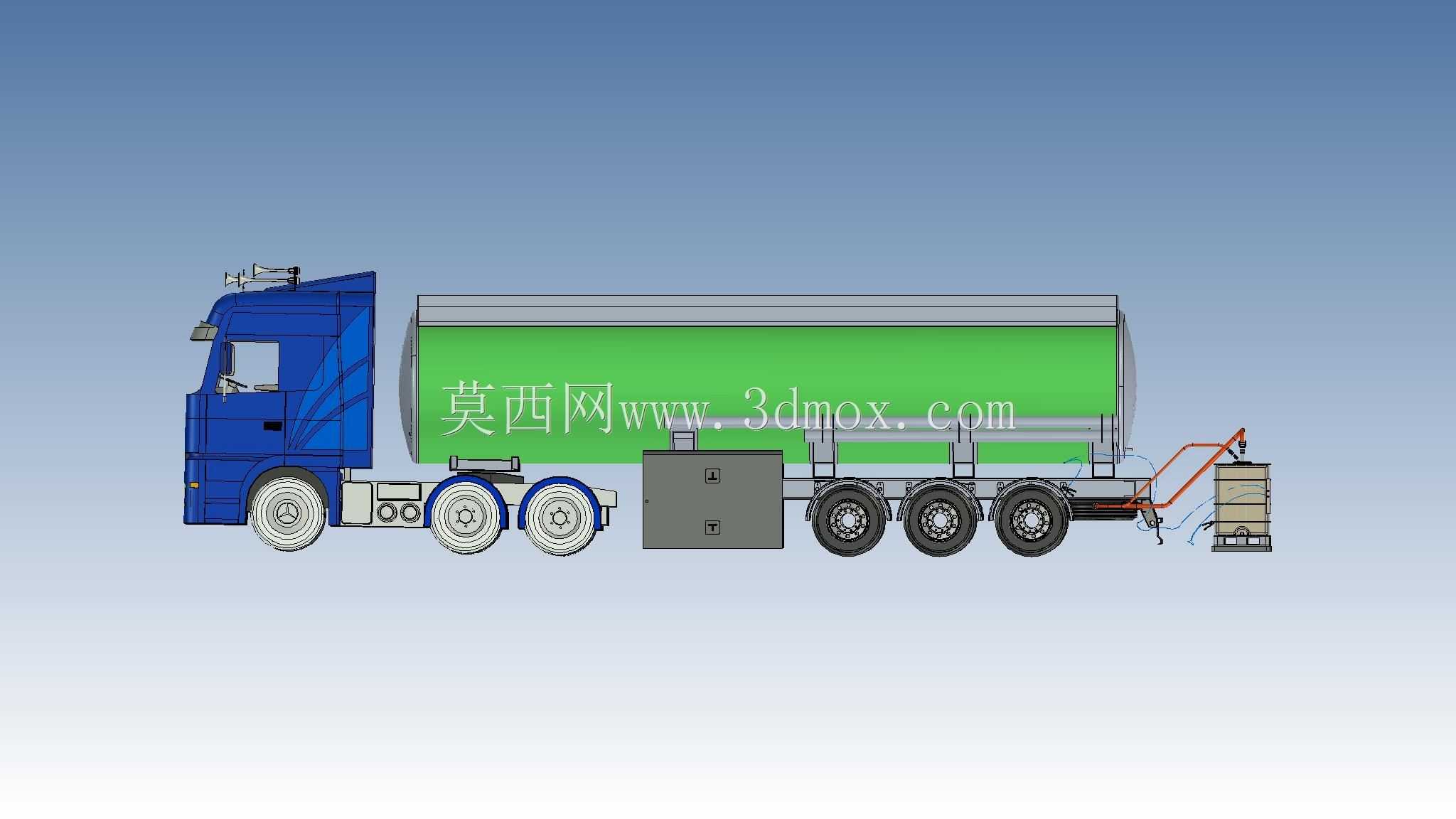

　　该结构针对散装液态介质的公路转运场景设计，适配厂区内部短驳、城际干线运输等多类作业环境，可承载无强腐蚀性的常温液态物料，罐体与牵引车头采用标准半挂连接结构，匹配主流重型牵引车头的鞍座安装尺寸，无需对车头做额外改装即可完成挂接作业。从结构布局来看，牵引车头为平头驾驶室构型，转向轮采用单胎配置，驱动桥为双胎并装结构，半挂车承载部分设置三轴并装双胎的行走机构，整车轴荷分配符合公路货运车辆的载荷分布要求，避免单轴载荷超限引发的合规性问题。罐体采用卧式圆柱构型，筒体两端采用标准椭圆封头焊接成型，相比方形罐体可在同等容积下降低结构应力集中系数，减少满载行驶过程中罐体焊缝处的交变载荷疲劳风险，罐体下部设置整体式支撑底架，

　　底架与行走机构的悬挂系统通过螺栓连接，预留了检修时的拆卸空间，无需切割焊接即可完成悬挂部件的更换作业。罐体尾部设置的卸料操作单元集成了输送泵、管路接口、操作扶手与控制阀门，操作人员站在地面即可完成卸料管路对接、阀门启闭、泵组启停的全流程操作，无需攀爬罐体顶部，降低作业过程中的坠落风险；卸料管路采用硬管加柔性接头的组合配置，柔性接头可抵消车辆停放时地面不平整带来的管路错位应力，避免接口处出现渗漏问题。设计过程中优先考虑了行驶过程中的介质晃动影响，罐体内部可按需设置横向防浪板，防浪板开设过流孔，既可以削弱车辆加减速、转向过程中液态介质的晃动冲击力，也不会阻碍介质的装卸流动，防浪板与罐体内壁采用分段焊接工艺，预留热胀冷缩的变形余量，

　　避免长期使用后焊缝开裂。车身侧面设置的独立储物箱可放置卸料软管、密封垫片、检修工具等常用配件，箱体采用防水密封结构，避免雨天行驶时内部配件被水浸泡锈蚀，储物箱的安装位置避开了行走机构的运动干涉区域，车辆颠簸、转向时不会与轮胎、悬挂部件发生剐蹭。整车的外形尺寸边界符合常规道路通行限界要求，罐体顶部的人孔、呼吸阀等部件的安装高度控制在道路限高范围内，无需拆卸上部部件即可通过常规限高路段；尾部卸料装置的外伸尺寸满足后下部防护装置的安装要求，可在发生追尾碰撞时吸收部分冲击能量，降低碰撞对罐体本体的损伤。管路布局沿罐体下部底架排布，所有管路均采用管卡固定在底架的预留安装孔位上，管卡与管路之间设置橡胶减震垫，减少行驶过程中管路的振动磨损，

　　管路最低处设置排污口，可在检修时排空管路内残留的介质，避免残留介质长期积存腐蚀管壁。行走系统的悬挂采用钢板弹簧配置，适配重载运输场景下的承载需求，每根车轴均设置独立的制动气室，匹配整车的气制动系统，制动响应延迟控制在安全标准范围内，可满足满载状态下的制动距离要求。
