乙醇运输罐车装卸作业工位结构设计

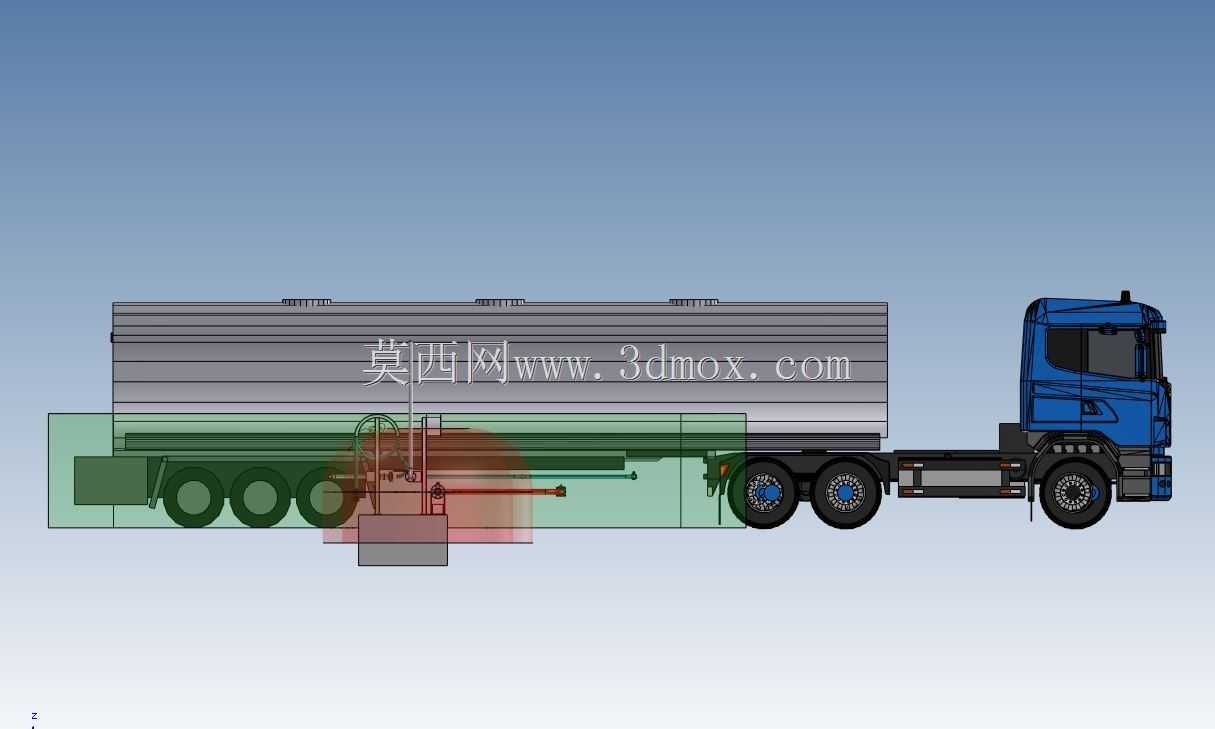

　　这套三维结构围绕液态危化品公路转运的装卸衔接场景搭建，核心覆盖乙醇介质从公路槽罐到仓储储罐的中转作业全流程工位布局，适配常压液态危化品公路运输车辆的停靠对位、管路对接、装卸作业全环节的空间匹配需求。从结构布局来看，主体包含牵引车头承载的半挂式常压罐体、地面固定装卸操作位、对位停靠限位结构、流体输送管路组件四个核心部分，所有部件的空间位置均按照实际危化品装卸作业区的安全规范排布，预留了符合安全要求的操作通道与设备检修空间。罐体部分采用公路半挂罐车的常规承载结构，三轴半挂底盘匹配长筒形常压储液罐体，罐体底部设置卸料阀组安装位，侧面预留防溢流探杆、液位检测接口的安装位置，罐体与底盘的连接支座按照实际载荷分布设置，

　　保证行驶状态下的载荷均匀传递到车桥与悬挂结构。地面装卸工位的设计充分考虑了车辆停靠的对位误差，设置了可适配一定偏移量的对接管路结构，装卸臂的回转半径覆盖常规槽罐车卸料口的位置波动范围，操作人员无需反复调整车辆位置即可完成管路对接，大幅缩减对位等待时间。管路系统的布局区分了液相输送与气相平衡通路，装卸作业时气相管路可连通罐体气相空间与仓储储罐的气相回收系统，避免装卸过程中罐内压力波动带来的安全隐患，同时减少挥发性介质的无组织排放。操作位周边设置了防溢漏收集槽结构，对接过程中滴落的液态介质可通过收集槽导入事故收集池，避免介质渗漏污染地面或带来消防风险。从安装边界来看，整个装卸工位的地面安装范围适配常规半挂罐车的停靠长度，

　　车头停靠区域与装卸操作区之间预留了足够的安全距离，紧急情况下操作人员可快速撤离到安全区域。设计过程中充分考虑了不同型号槽罐车的尺寸差异，装卸臂的高度调节范围覆盖常见常压罐车卸料口的离地高度区间，无需针对不同车型调整工位基础结构。车辆停靠限位装置采用柔性缓冲结构，避免车辆对位时碰撞地面设备，同时保证车轮停靠位置的精度控制在管路对接允许的偏移范围内。整个结构的细节设计均围绕实际装卸作业的操作逻辑展开，比如操作阀组的安装高度符合人体工程学要求，操作人员站在地面即可完成所有阀门的开关操作与状态检查，无需登高作业；管路连接端采用快接结构设计，对接过程无需额外辅助工具，单人即可完成全部对接操作。罐体部分的结构细节还原了实际产品的加强筋布置、

　　人孔位置、爬梯走台的安装位置，可直接用于危化品装卸作业区的布局规划演示、新员工操作培训的场景模拟，也可作为同类装卸工位结构设计的参考蓝本，帮助设计人员快速校验工位布局的合理性，排查空间干涉、安全距离不足等前期设计容易忽略的问题。
