罐顶折叠式高空作业操作平台结构

　　这套折叠式作业平台主要面向立式圆柱形储料罐体的顶部检修、附件安装、日常运维场景设计，在化工仓储、粮油加工、市政供水等需要定期对罐顶阀门、仪表、人孔进行操作的场景中，这类平台能替代传统搭脚手架、挂登高梯的作业方式，大幅降低罐顶高空作业的坠落风险。不同于常见的落地式升降设备，该平台采用侧挂折叠结构，安装时直接固定在罐体上部的侧壁支座上，不需要在罐顶预留大面积安装基础，也不会占用罐体周边的地面通行空间，对于厂区内罐组排布密集、地面通道狭窄的场景适配性更强。

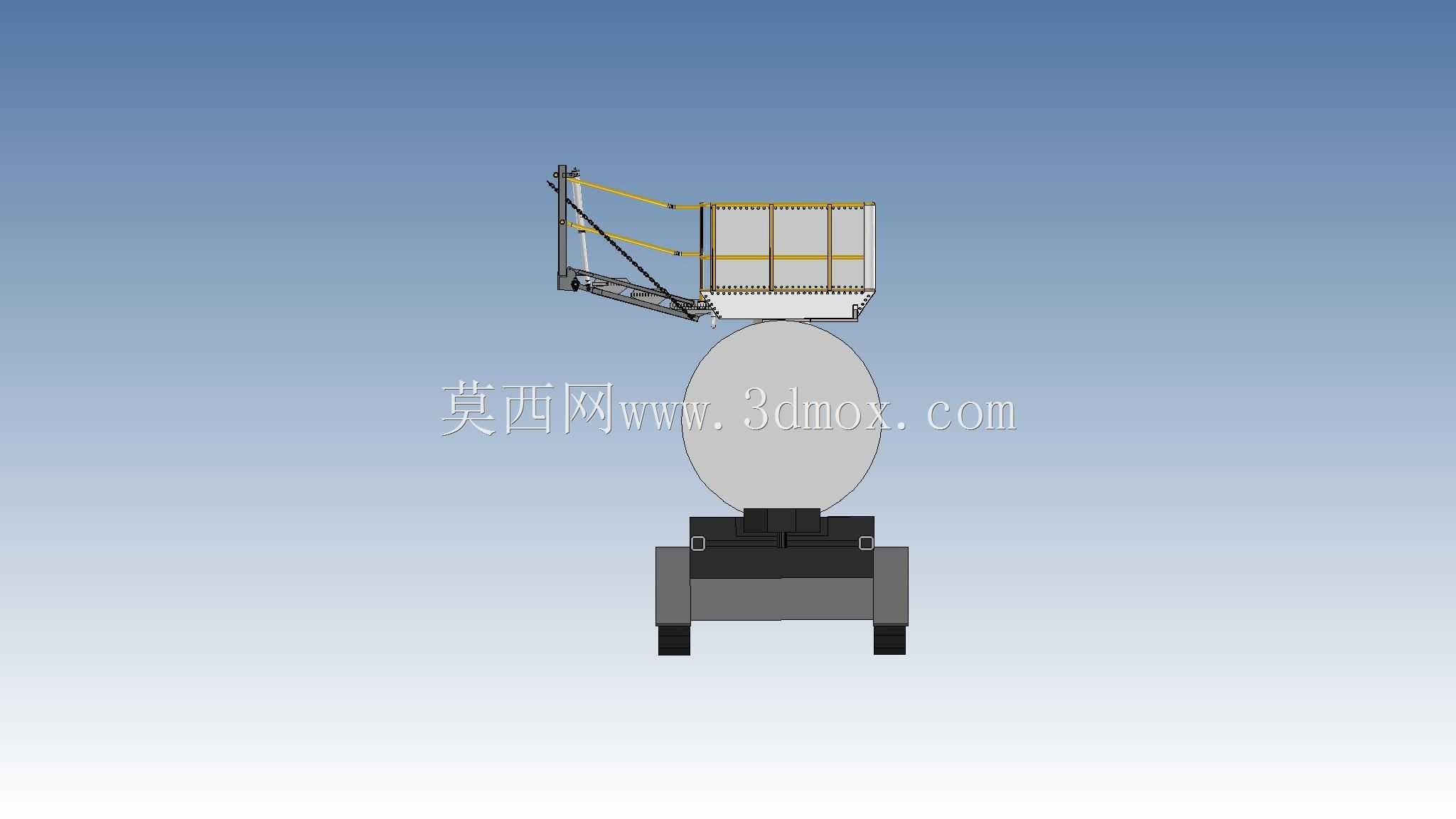

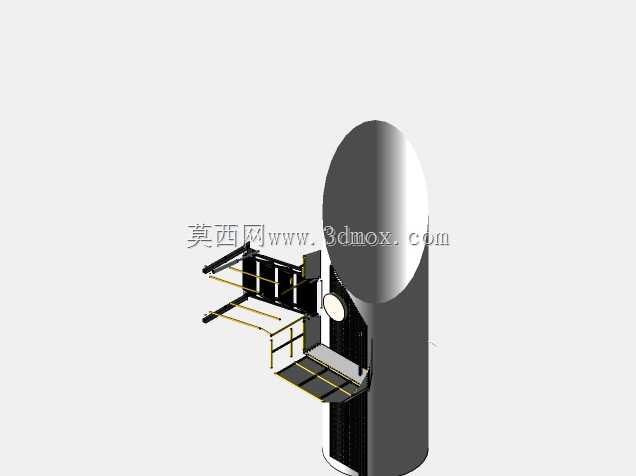

　　从结构设计逻辑来看，平台主体采用框架式焊接结构，作业面铺设防滑花纹板，周边设置可随平台同步展开的折叠式护栏，护栏横杆采用双段铰接设计，平台收拢状态下护栏可完全贴附在平台主体侧面，整体外伸尺寸控制在300mm以内，不会超出罐体运输时的宽度边界，方便罐体整体出厂运输，不需要现场额外拆装护栏构件。平台的折叠翻转机构采用多组平行四边形铰接臂连接罐体侧装支座与平台主体，铰接点处配置自润滑铜套，减少长期户外使用的维护频次，展开过程中平台始终保持水平状态，不需要额外调整作业面角度，单人即可通过侧边的锁定插销完成平台的展开与收拢操作，展开到位后插销自动卡入铰接臂的定位孔，配合辅助支撑脚抵靠在罐壁上，能承受双人带工具的作业载荷，作业面额定承载满足常规罐顶运维的工具与人员重量要求。

　　设计过程中重点考虑了安装边界的适配性，平台的侧装支座采用螺栓连接结构，可根据不同罐体的壁厚、加强筋位置调整支座的安装孔位，不需要在罐体出厂时提前预埋特殊构件，对于存量已投用的罐体改造也能直接适配。平台展开后作业面与罐顶人孔平台的高度差控制在200mm以内，人员从罐顶爬梯踏上作业平台时不需要大幅跨步，护栏的高度符合高空作业防护的规范要求，横杆间隙控制在防止人员坠落的安全范围内，平台边缘设置有工具挡边，避免作业过程中小件工具、紧固件从平台边缘滑落砸伤下方人员。

　　不同于永久式固定罐顶平台，这套折叠结构在非作业状态下可以完全收拢贴靠在罐壁上，不会对罐体周边的其他管线安装、设备巡检造成遮挡，对于需要在罐体周边布置多根工艺管线、消防管线的场景，不会产生结构干涉。铰接臂的行程设计预留了足够的安全余量，展开过程中不会与罐体的外壁加强圈、保温层、外部附塔管线发生碰撞，针对有保温层的罐体，支座处还预留了保温层厚度的补偿距离，安装后不会破坏罐体的外保温结构。平台的所有外露金属构件都做了防腐防锈处理，适配户外露天使用的工况，铰接位置的润滑点设置在便于操作的外侧，日常维护时不需要爬到平台下方即可完成注油保养。

　　在实际使用场景中，这类平台主要解决罐顶边缘位置作业的防护问题，常规罐顶的固定平台一般只覆盖人孔周边区域，对于罐顶边缘的呼吸阀、液位计、采样口等位置，人员作业时往往需要探身操作，坠落风险极高，这套侧挂折叠平台展开后刚好覆盖罐顶边缘的环形作业区域，人员可以在有护栏防护的状态下完成所有罐顶附件的操作与检修。收拢状态下平台的锁定机构采用双重锁止设计，避免大风天气下平台被风吹动意外展开，所有锁止构件都采用不锈钢材质，防止长期户外使用锈蚀导致锁止失效。平台的作业面尺寸经过优化，既保证足够的操作空间，又不会因为尺寸过大导致展开后超出罐体的安全防护范围，配套的爬梯连接段可根据不同罐顶爬梯的位置调整安装角度，保证人员上下平台的通道顺畅无阻碍。
