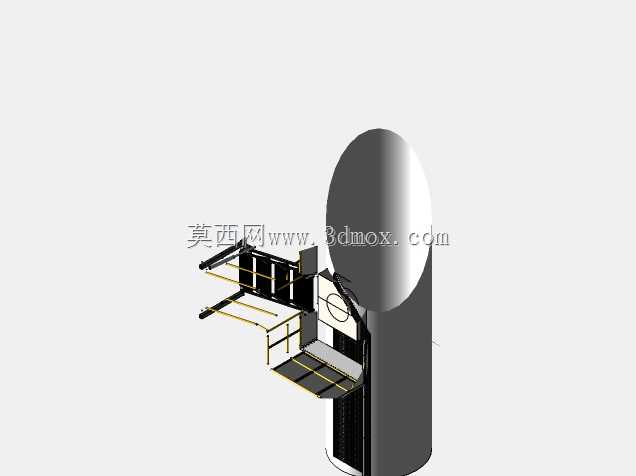

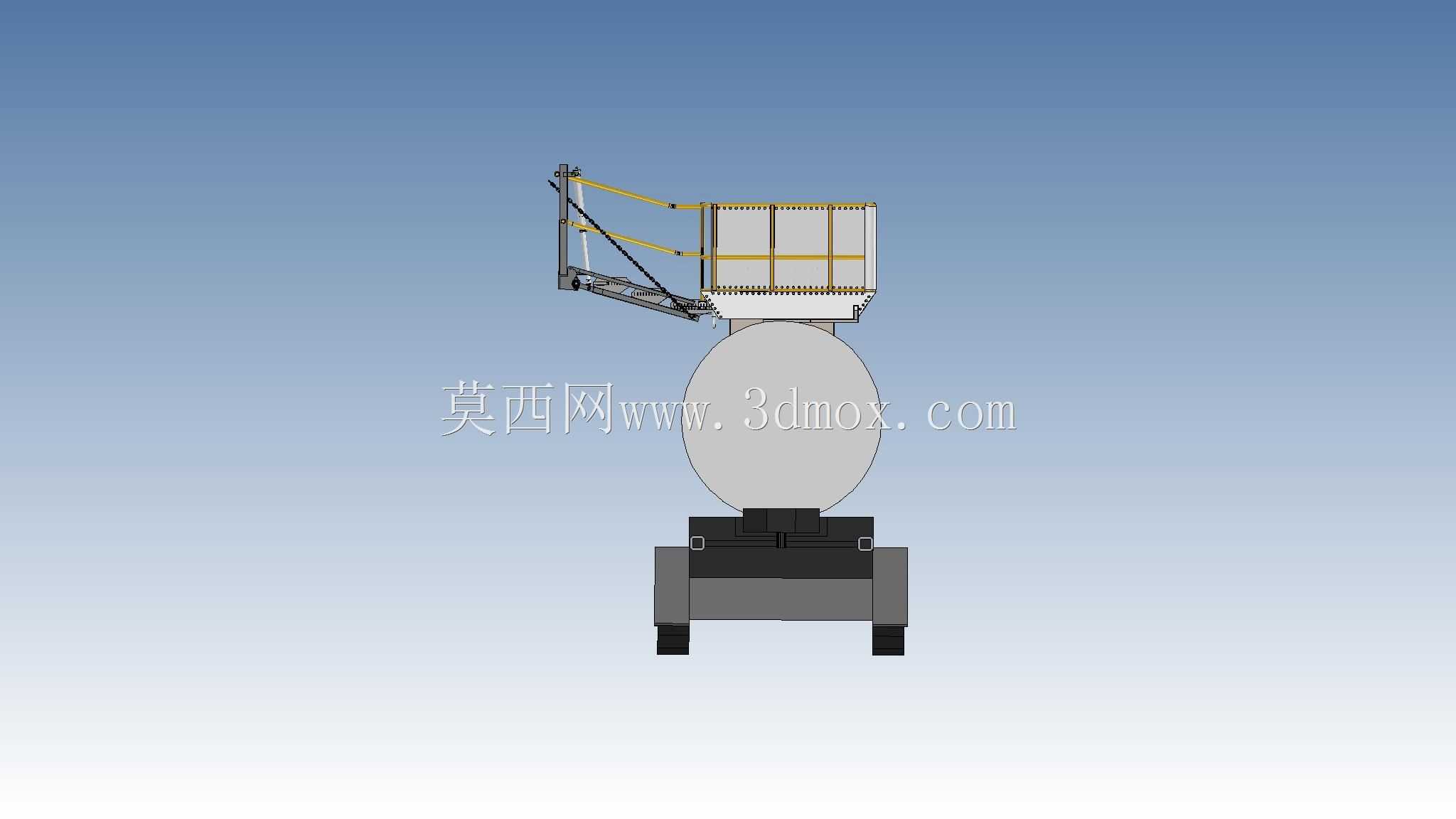

罐顶带护栏伸缩式登高作业平台结构

　　基座的支撑脚做了加宽处理，接触地面的位置预留了膨胀螺栓安装孔，安装时可以根据现场地面的平整度调整垫铁高度，保证整个梯架的垂直度偏差控制在千分之一以内，避免长期使用出现结构偏载。梯架段采用的是折叠伸缩式结构，不用的时候可以向罐体方向收拢，贴靠在罐体侧壁，不会占用罐体周边的巡检通道，也不会影响厂区内物料转运车辆的通行，展开的时候梯架的踏步面始终保持水平，踏步表面做了防滑凸纹处理，即使沾附了油污、水渍也能保证足够的摩擦力，梯架的两侧扶手是连续的，从底部基座一直延伸到顶部平台位置，中间没有断点，作业人员上下梯的时候可以全程抓扶。顶部作业平台的临边护栏做了可调节设计，护栏的横杆采用薄壁矩形管焊接而成，竖杆间距控制在安全规范要求的范围内，这套结构的核心应用场景，是立式圆柱形储料罐体顶部的日常巡检、阀门操作、仪表校准、附件维护类登高作业，在化工原料存储、粮油加工、市政供水、散装物料中转这类厂区里，这类罐顶作业的频次不低，但常规的直爬梯搭配顶部活动护栏的方案，要么存在临边防护缺口，要么梯台与罐顶的对接位置留空，作业人员跨踏的时候很容易踩空，尤其是罐顶附着凝露、粉尘的时候，滑倒坠落的风险一直存在。从结构组成来看，整套装置分为底部支撑基座、可伸缩折叠的梯架段、顶部作业平台、双侧可调式防护栏四个核心部分，底部基座直接落地固定在罐体旁的硬化地面上，不需要在罐体壁板上额外焊接承重支架，避免了对罐体壁板防腐层的破坏，也不会因为罐体充放料时的微形变拉扯梯架结构，

　　防止人员从护栏间隙坠落，护栏靠近罐体的一侧做了可翻转的搭接板，展开之后可以直接搭在罐顶的边缘围堰上，消除平台与罐顶之间的间隙，作业人员不需要跨跃空隙就能直接踏上罐顶作业面，搭接板的表面同样做了防滑处理，下方还设置了可调节的支撑顶杆，能根据不同罐体的围堰高度调整搭接角度，保证搭接面始终平稳。设计这套结构的时候，首先考虑的是不同规格罐体的适配性，很多厂区内的同类型储料罐，因为建造批次不同，罐顶高度、侧壁到巡检通道的距离都有细微差异，所以梯架的伸缩段做了多档调节孔位，安装时可以根据实际的安装距离调整梯架的伸出长度，顶部平台的高度也能在一定范围内微调，不需要针对每个罐体单独定制结构件，降低了加工和安装的成本。其次是结构的承重冗余设计，

　　整套平台的额定承重按照双人作业加上随身工具的总重量设计，所有的受力铰接点都采用了带防松套的销轴连接，避免长期使用出现销轴窜动、连接松动的问题，梯架的主承重梁采用了折弯成型的型钢，相比同规格的热轧型钢重量更轻，但抗弯截面模量完全满足承重要求，整体结构的自重不会给地面基础带来过大的负载，即使是在已经硬化完成的旧厂区地面安装，也不需要额外做基础加固。安装边界方面，整套结构安装时需要保证罐体侧壁到基座安装位置的水平距离在可调范围内，地面的承载能力满足设备总重加上额定载荷的要求，基座周边预留足够的操作空间，方便人员上下梯以及梯架的收拢展开操作，收拢状态下梯架的外轮廓不会超出罐体周边的安全通道边界，不会和厂区内的其他管线、设备产生干涉。另外，

　　护栏的高度符合高空作业防护的相关要求，顶部扶手的高度刚好到作业人员的腰部以上位置，中间还设置了一道中间横杆，防止作业人员弯腰操作时从护栏下方滑出，平台的踏板采用了花纹钢板制作，下方设置了密集的加强筋，即使长期承受重载也不会出现踏板下凹变形的问题。在实际使用过程中，这类伸缩式登高平台相比固定的混凝土梯台，施工周期更短，安装时不需要大规模的土建作业，只需要打膨胀螺栓固定基座就能投入使用，后期如果厂区罐体布局调整，整套结构还可以拆卸后重新安装到其他位置，重复利用率很高。结构的所有铰接转动位置都预留了润滑注油孔，日常维护的时候只需要定期加注润滑脂，就能保证梯架伸缩、护栏翻转的动作顺畅，不会出现卡滞、锈蚀的问题，所有的钢结构件表面都做了防腐喷涂处理，能适应户外露天环境下的风吹日晒，不会因为长期淋雨出现涂层脱落、结构锈蚀的问题，延长了整套设备的使用寿命。
