罐顶作业折叠式升降检修操作平台

　　在石化、粮油储运、化工物料仓储领域，大型立式储料罐、储液罐的顶部附件检修、阀件更换、仪表校准、密封面维护一直是现场作业的痛点——常规直臂登高车受罐体周边管线、围堰布局限制，往往无法靠近罐壁停靠，搭建落地脚手架不仅耗时耗力，还会受罐区防火防爆管控要求限制，作业前的准备周期往往远超实际检修时长。这套带折叠臂架的罐顶作业操作平台，正是针对这类受限空间的高位作业场景设计，整套机构直接安装在罐顶人孔旁的预设基座上，无需依托地面支撑，彻底规避了地面设备进场的空间限制。从结构设计逻辑来看，平台采用多段铰接折叠臂作为承载结构，臂架的每一段铰接点都配置了锁止机构，非作业状态下臂架可完全折叠收拢，贴合罐顶轮廓放置，不会遮挡罐顶的巡检通道，

　　也不会对罐顶的安全阀、呼吸阀、泄压装置等附件的正常运行造成干涉；作业状态下臂架可向外伸展最大1.8米的作业半径，覆盖罐顶边缘至罐壁外侧1.2米范围的作业区域，完全满足罐壁顶部焊缝检测、罐顶边缘附件拆装的作业覆盖需求。平台的操作面采用防滑花纹钢板铺设，四周设置1.2米高的固定式防护护栏，护栏中部加装横向挡杆，底部设置150mm高的挡脚板，完全符合高空作业防护的安全规范要求，护栏上预留的安全带挂点可同时满足两名作业人员的安全系挂需求，平台额定承载载荷为200kg，可承载两名作业人员及随身检修工具的总重量。臂架的伸展与收拢采用手动摇柄驱动的齿轮齿条传动结构，无需外接电源或液压动力源，完全适配罐区防爆区域的作业要求，

　　传动机构的所有外露部件都配置了防尘防水罩，可适应罐区露天布置的日晒雨淋工况，传动副采用自润滑铜套配合不锈钢齿条，日常维护仅需每季度做一次表面清洁即可，无需频繁加注润滑脂。安装边界方面，整套设备的基座采用四块预埋螺栓固定在罐顶的加强筋位置，安装时不需要对罐顶钢板做额外的开孔补强，仅需匹配罐顶原有加强圈的位置调整基座安装孔位即可，基座与罐顶接触面之间加装5mm厚的丁腈橡胶减震垫，既可以避免安装时对罐顶防腐层造成刮损，也能缓冲作业过程中产生的振动对罐顶结构的影响。收拢状态下整套设备的总高度不超过1.1米，不会超出罐顶防雷接闪器的保护范围，也不会影响罐顶原有巡检通道的通行；伸展作业状态下，平台面距离罐顶安装面的最大高度差为0.9米，

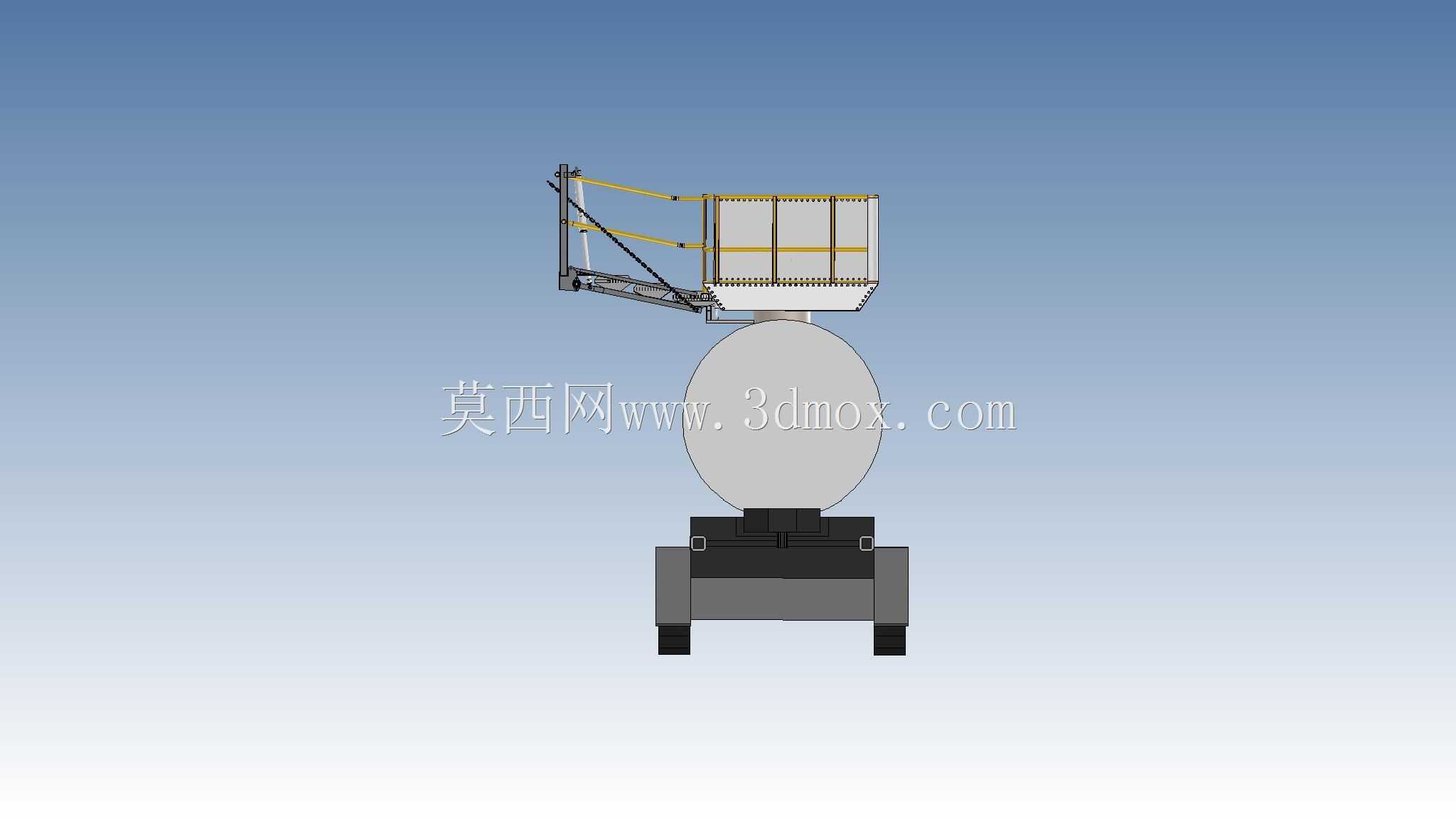

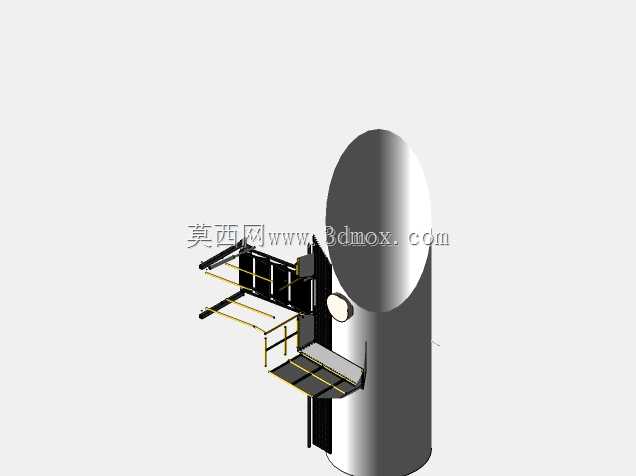

　　作业人员站在平台面上，可轻松触及罐壁顶部往下1.5米范围内的所有附件，不需要探身作业，从根源上降低了高空坠落的风险。不同于常规的车载式高空作业平台，这套固定式罐顶作业平台的臂架折叠轨迹经过专门优化，伸展过程中不会与罐顶的弧形轮廓发生碰撞，臂架的每一段都设置了行程限位块，伸展到极限位置时会自动锁止，不会出现过伸失稳的情况；护栏的设计采用快拆式连接结构，当需要搬运体积较大的检修配件到平台上时，可快速拆卸护栏侧面的一段横杆，配件就位后再装回锁止，不需要作业人员攀爬护栏传递物料。在实际应用场景中，这套平台除了用于储料罐的日常检修，还可适配大型球罐、卧式储罐的顶部作业需求，仅需根据安装面的倾斜角度调整基座的调平螺栓即可，不需要对臂架结构做额外修改；针对有防爆要求的作业区域，整套设备的所有零部件都采用不产生火花的铜合金或不锈钢材质，即使工具掉落碰撞也不会产生火花，完全符合易燃易爆区域的设备使用要求。从建模细节来看，臂架的每一段铰接点都还原了实际的销轴连接结构、锁止插销的安装位置，护栏的连接节点、平台面的防滑纹理、基座的螺栓孔位都按照1:1的实际尺寸建模，结构工程师可直接参考模型的安装边界做罐顶的配套布局设计，也可根据不同罐体的直径参数调整臂架的分段长度，适配不同规格的储罐作业需求。
