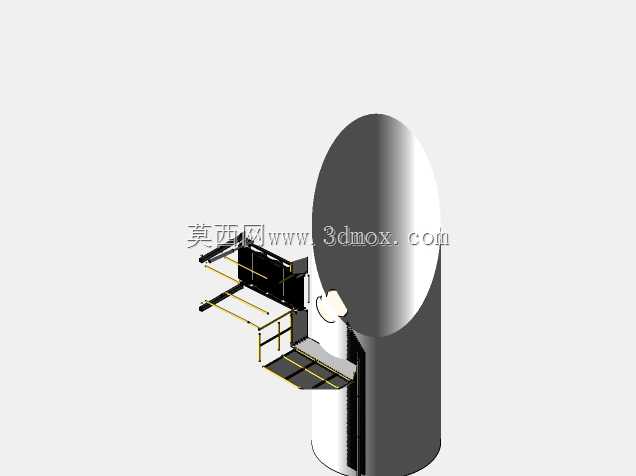

罐顶带护栏操作检修作业平台结构

　　这套结构主要面向立式储料罐体的顶部作业场景设计，解决罐体顶部阀门操作、仪表巡检、设备检修时的人员站立与防护需求，常见于粮油加工、化工原料存储、食品酿造等行业的室外储料罐区，适配顶部为椭圆封头的圆柱形罐体安装。从结构组成来看，整套平台分为支撑连接段、作业平台段、防护护栏段三个核心部分，支撑连接段采用抱箍式结构与罐体上部侧壁贴合固定，无需在罐体壁面进行大面积焊接开孔，避免破坏罐体原有防腐层与结构强度，支撑段的斜向撑杆采用等边角钢制作，与罐体连接位置设置橡胶缓冲垫，抵消罐体因物料装载、温度变化产生的微变形对平台结构的拉扯应力。作业平台段的台面采用花纹钢板铺设，钢板下方设置横向加劲肋，肋板间距控制在300mm以内，保证人员站立、

　　携带检修工具通行时台面无明显挠曲变形，平台边缘与罐顶封头的弧形轮廓做适配性切边，间隙控制在50mm以内，防止工具、小零件从缝隙掉落至罐区地面。防护护栏段采用双横杆加竖杆的结构形式，上横杆距离平台台面高度为1200mm，中间横杆距离台面600mm，竖杆间距不大于100mm，护栏靠近罐体爬梯的位置设置可开合的安全门，门体采用插销式锁止结构，人员从爬梯进入平台后可随手关闭锁止，避免作业时意外跌落。平台与罐体原有直爬梯的对接位置做了过渡衔接设计，爬梯顶端延伸至平台台面以上150mm，设置扶手延长段，方便人员攀爬时抓扶借力，爬梯与平台连接位置设置防滑踏步板，踏步表面做凸起防滑纹，雨天或罐体表面结露时也能保证踩踏摩擦力。

　　设计过程中充分考虑了现场安装的便捷性，所有结构件均采用螺栓连接，出厂前完成预拼装与孔位配钻，现场安装时无需进行焊接作业，仅需普通扳手即可完成整体组装，适配不同直径的同类型罐体，支撑段的抱箍结构预留了调节余量，可在一定范围内适配罐体直径的制造公差。从安装边界来看，整套平台向外延伸的最大距离不超过1200mm，不会超出罐区常规的防火间距要求，平台整体承重按照每平方米200kg的均布载荷设计，可同时容纳2名检修人员携带工具开展作业，护栏侧向载荷按照每米1kN的水平推力设计，人员倚靠时不会出现结构变形。针对罐区室外使用的场景，所有钢结构件表面均做热浸镀锌处理，耐大气腐蚀能力强，无需频繁做防腐维护，平台台面的花纹钢板排水坡度设置为2%，

　　雨水可自然流向平台边缘排出，不会在台面积水造成人员滑倒风险。在结构细节处理上，所有钢结构的外露尖角均做倒圆角处理，避免人员磕碰受伤，螺栓连接位置全部设置防松垫圈，防止罐区设备运行产生的振动导致螺栓松动脱落，护栏竖杆与台面的连接位置满焊处理，焊后打磨平整无毛刺，不会勾挂作业人员的衣物或安全带挂绳。这套结构的设计没有冗余的装饰性部件，所有构件均服务于作业安全与操作便利性，针对罐顶作业的实际痛点做了针对性优化，比如在平台靠近罐顶阀门组的位置预留了工具放置区，台面做10mm高的挡边，防止放置的扳手、巡检仪等工具滑落，护栏上预留了安全带挂点，作业时可将安全带系挂在挂点上，满足高空作业的安全规范要求。
