三耳带孔圆形法兰连接座结构设计

项目分类:通用五金配件 发布时间:2022-05-13 ID:625812
  • 三耳带孔圆形法兰连接座结构设计
  • 三耳带孔圆形法兰连接座结构设计
  • 三耳带孔圆形法兰连接座结构设计
  • 三耳带孔圆形法兰连接座结构设计

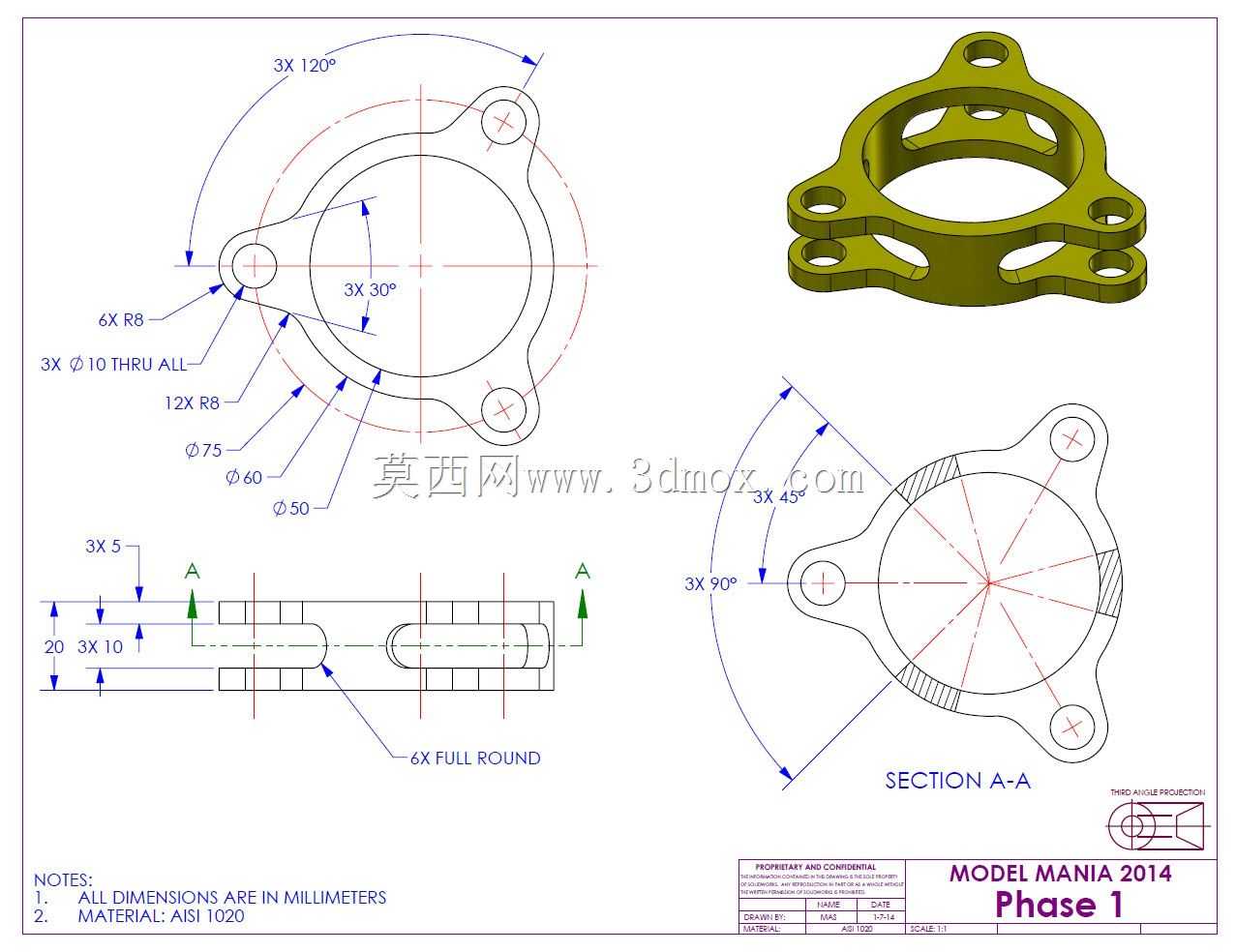

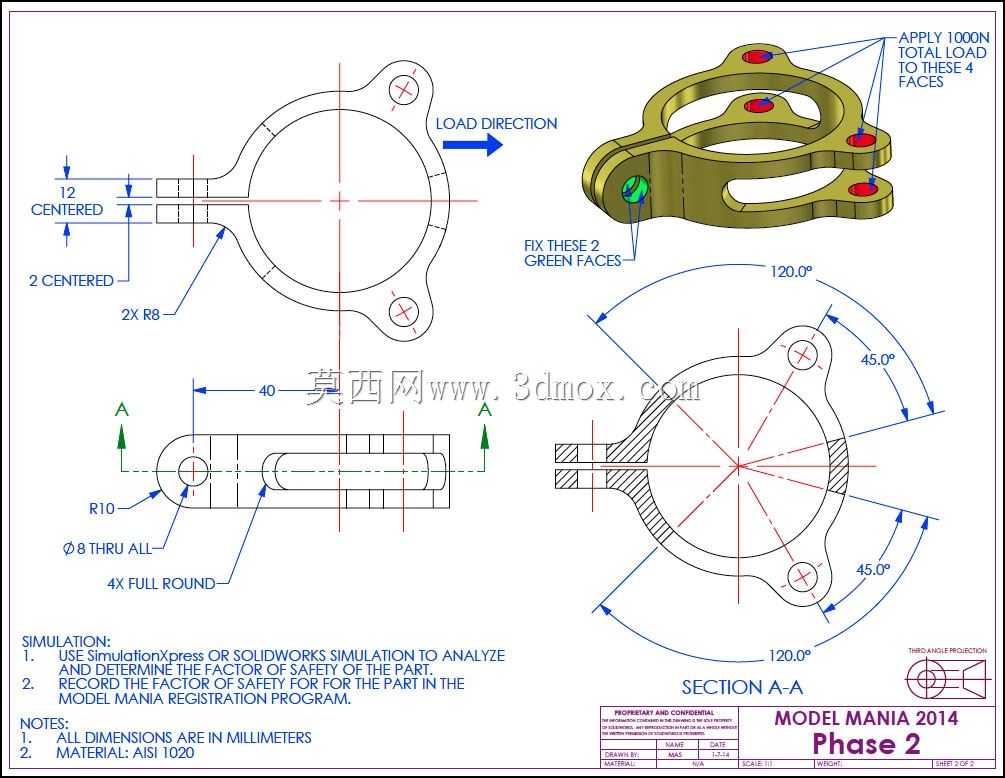

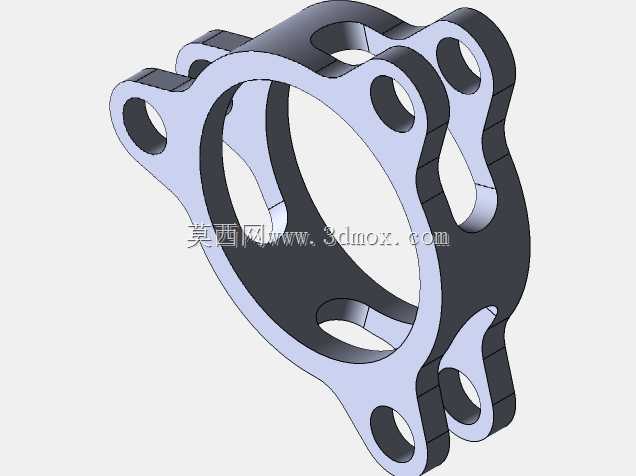

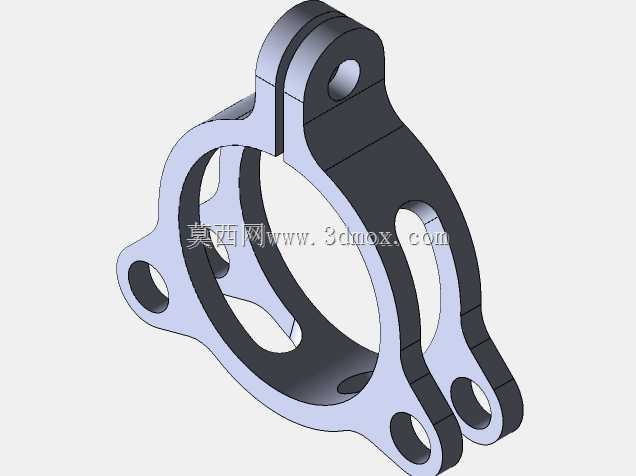

  该零件属于法兰类连接固定构件,主要应用于需要周向均布载荷传递、多点位固定的管路对接、轴端限位、壳体连接场景,在小型动力传输单元、气动管路系统、轻量化设备舱体拼接环节中承担轴向定位与径向载荷分散的作用,区别于常规整周螺栓孔法兰,三耳式的结构设计能够在保证连接强度的前提下大幅削减零件整体重量,适配对安装空间、自重有严格限制的紧凑装配场景。从结构功能来看,零件主体为环形基座,中心通孔直径50mm,可穿过对应外径的轴件、管路或线缆,中心孔周边设置直径60mm、75mm的两级台阶定位面,能够与对接件的凸台形成止口配合,消除装配时的径向错位,保证对接同轴度。三个向外延伸的安装耳沿周向呈120°均布,每个耳片上设置直径10mm的贯通安装孔,

  可穿入对应规格的螺栓完成锁紧固定,耳片与主体环形结构的衔接处设置R8、R6的过渡圆角,避免应力集中导致的受力断裂,同时耳片根部做了局部加厚处理,抵消螺栓锁紧时的局部压应力。零件轴向总厚度为15mm,其中主体环形段厚度为5mm,耳片位置的轴向厚度与主体一致,安装孔中心距离零件中心的距离为30mm,三个安装孔的中心所在分度圆直径为60mm,安装时三个螺栓的锁紧力沿周向均匀分布,不会出现偏载导致的密封失效或连接松动。零件内侧环形壁上设置有6处全圆角结构,该结构一方面能够减轻零件自重,另一方面可作为内部流体的导流槽,或是为内部密封圈提供定位卡槽,适配带密封要求的管路连接场景。从设计思路来看,该零件采用对称式布局,

  三个安装耳的角度偏差控制在±0.5°以内,保证装配时的互换性,所有外露棱边均做倒钝处理,避免安装时划伤操作人员或对接零件表面。零件的截面A-A剖视显示,安装耳位置做了局部的铣平处理,保证螺栓安装时的支撑面平面度,避免螺栓锁紧时出现歪斜。在实际选型使用时,需要注意安装边界的空间预留:零件最大外轮廓直径为90mm,三个耳片的最外端距离中心45mm,安装时需要在对接面周边预留至少100mm直径的圆形操作空间,方便螺栓的穿入与扭矩扳手的操作;中心通孔的配合公差可根据实际使用场景选择H7或H8级精度,若用于旋转轴的端盖固定,可在中心台阶面加装密封垫片,防止内部润滑脂泄漏或外部粉尘进入。该结构相比四耳法兰,减少了一个安装点位,

  在满足同等连接强度的前提下,降低了装配时的螺栓对齐难度,尤其适合盲装、视野受限的设备内部装配场景,同时三耳结构的抗扭性能优于两耳结构,在承受周期性振动载荷时,不容易出现连接松动的问题。零件的壁厚设计经过载荷校核,主体环形部分5mm的壁厚能够承受不低于1MPa的内部压力,适配低压气动、润滑管路的连接需求,若用于更高压力的场景,可适当增加主体壁厚与耳片厚度,同时加大安装孔的直径以适配更高强度等级的螺栓。在三维建模过程中,该零件可通过旋转命令生成主体环形基体,再拉伸生成三个安装耳,之后通过切除命令生成安装孔、内侧减重槽与全圆角结构,最后添加所有过渡圆角与倒角,建模时需要注意三个耳片的周向角度约束,保证120°的均布要求,同时所有圆角的半径需要严格按照图纸标注设置,避免应力集中区域的结构强度不足。
