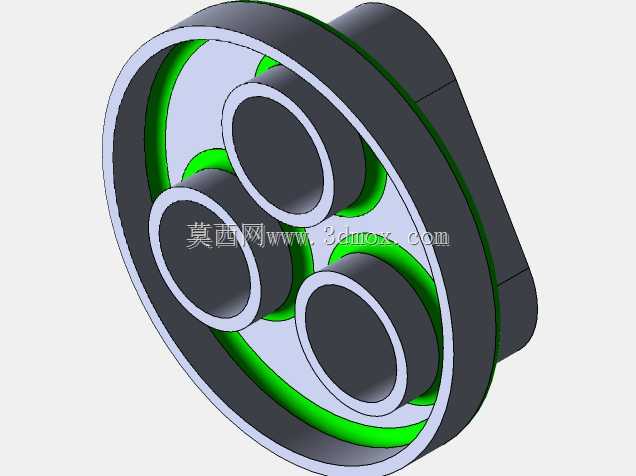

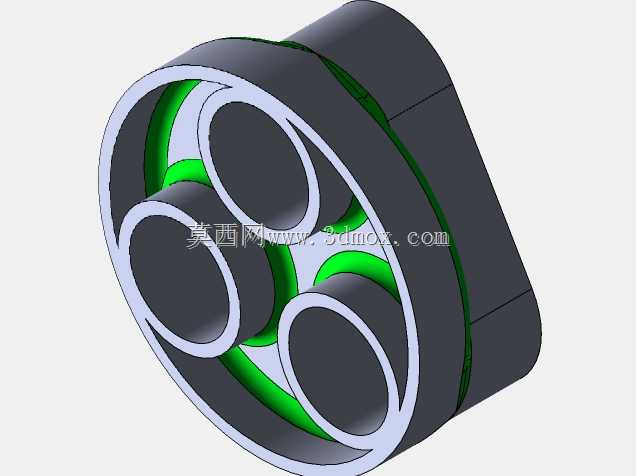

该零件属于管路系统中的连接基座类构件,主要应用在多通路流体输送、气动回路集成、线束穿舱固定等场景,常见于工业设备的舱壁安装位、液压阀组集成安装面、通讯设备线缆密封穿装位,承担多通路对接、安装定位、端面密封的核心作用。从结构设计逻辑来看,主体采用圆形法兰盘加轴向延伸套筒的组合构型,法兰盘端面做了环形密封槽设计,可适配O型密封圈实现安装面的静密封,避免介质从安装贴合面渗漏。法兰盘上均匀分布三个贯通安装孔,孔位采用三角形排布,相比同尺寸的两孔安装结构抗扭转能力更强,相比四孔结构减少了紧固件使用数量,在安装空间受限的场景下更具操作优势,三个孔的中心距经过匹配计算,可适配常规的M6、M8规格内六角圆柱头螺钉,

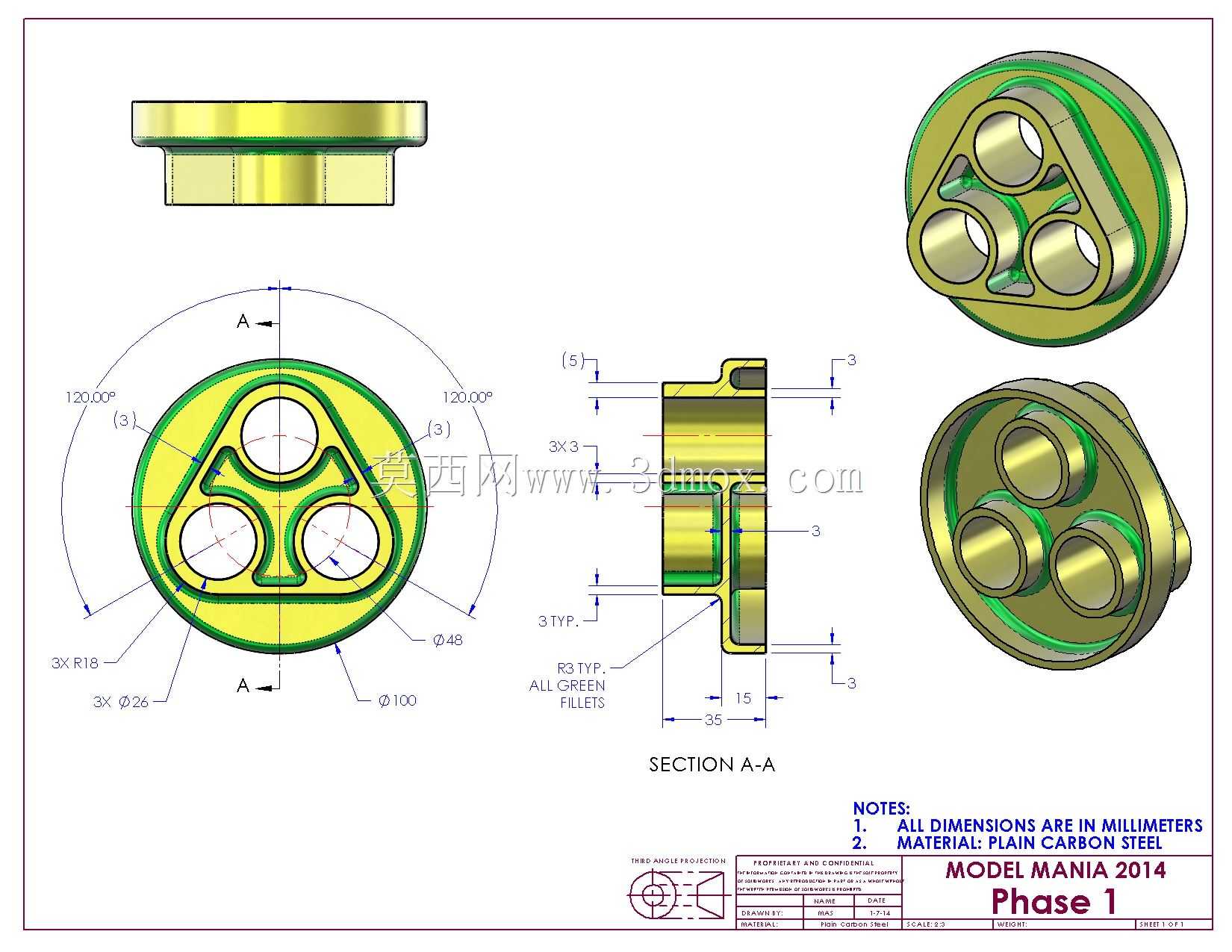

安装时可采用对角预紧的方式保证法兰端面受力均匀,避免密封件局部压溃导致密封失效。零件的轴向延伸段做了阶梯式结构设计,靠近法兰盘的位置外径更大,可在穿装时与安装面板的开孔形成定位配合,延伸段末端做了倒角处理,方便装配时快速导入安装孔,同时避免锐边割伤穿装的线缆或者管路外壁。从尺寸边界来看,法兰盘最大外径为100mm,轴向总长度为35mm,三个安装孔的中心所在分度圆直径为48mm,每个安装孔的内径为26mm,可满足三路通径20mm以内的管路或者线束同时穿装对接,法兰盘厚度为5mm,可承受常规1.6MPa以内的流体工作压力,材料选用普通碳素结构钢,可满足多数常规工业场景的强度要求,若应用在腐蚀环境可更换为304不锈钢材质做表面钝化处理。

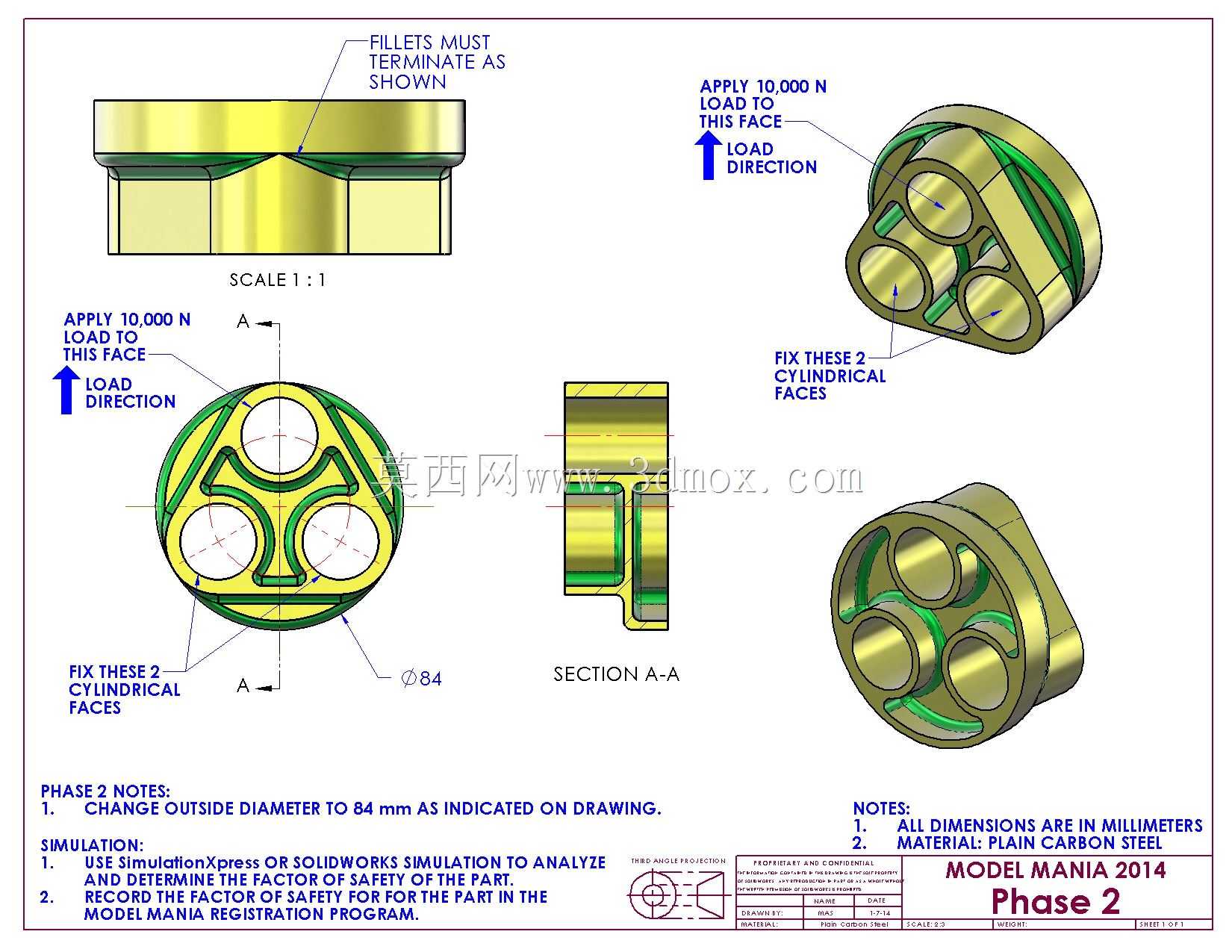

细节设计上,所有棱边都做了R3的圆角过渡,避免应力集中导致零件在受振动载荷时出现开裂,同时去除加工毛刺避免装配时划伤操作人员或者密封件;剖面结构显示套筒内壁做了3mm的均匀壁厚设计,在保证结构刚性的前提下尽可能降低零件重量,减少安装面的承载负荷。该零件的建模过程完全遵循机械制图的投影规范,主视图采用全剖视表达内部阶梯结构,俯视图表达端面孔位分布与密封槽位置,轴测图直观展示整体构型与各部分的相对位置,尺寸标注从安装基准面出发,所有形位公差都围绕安装贴合面与孔位同轴度设定,可直接用于数控加工编程或者3D打印样件验证。在实际选型应用时,需要注意安装面板的开孔尺寸需匹配套筒定位段的外径,预留0.1-0.2mm的装配间隙,
密封槽的尺寸需适配对应线径的O型圈,安装时螺钉的预紧扭矩需符合对应紧固件的扭矩要求,避免预紧力过大导致法兰盘变形。这类三孔集成式连接基座相比传统的单孔法兰逐个安装的方案,可大幅减少安装位的开孔数量,提升装配效率,同时集成式结构的密封点更少,降低了后期运维的渗漏风险,在紧凑型设备的设计中应用优势十分明显。
