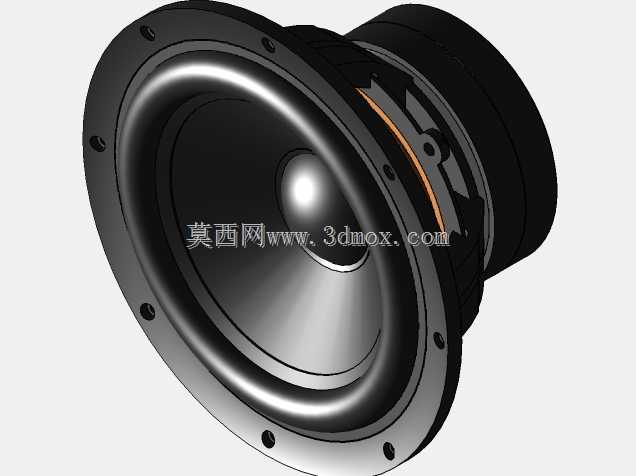

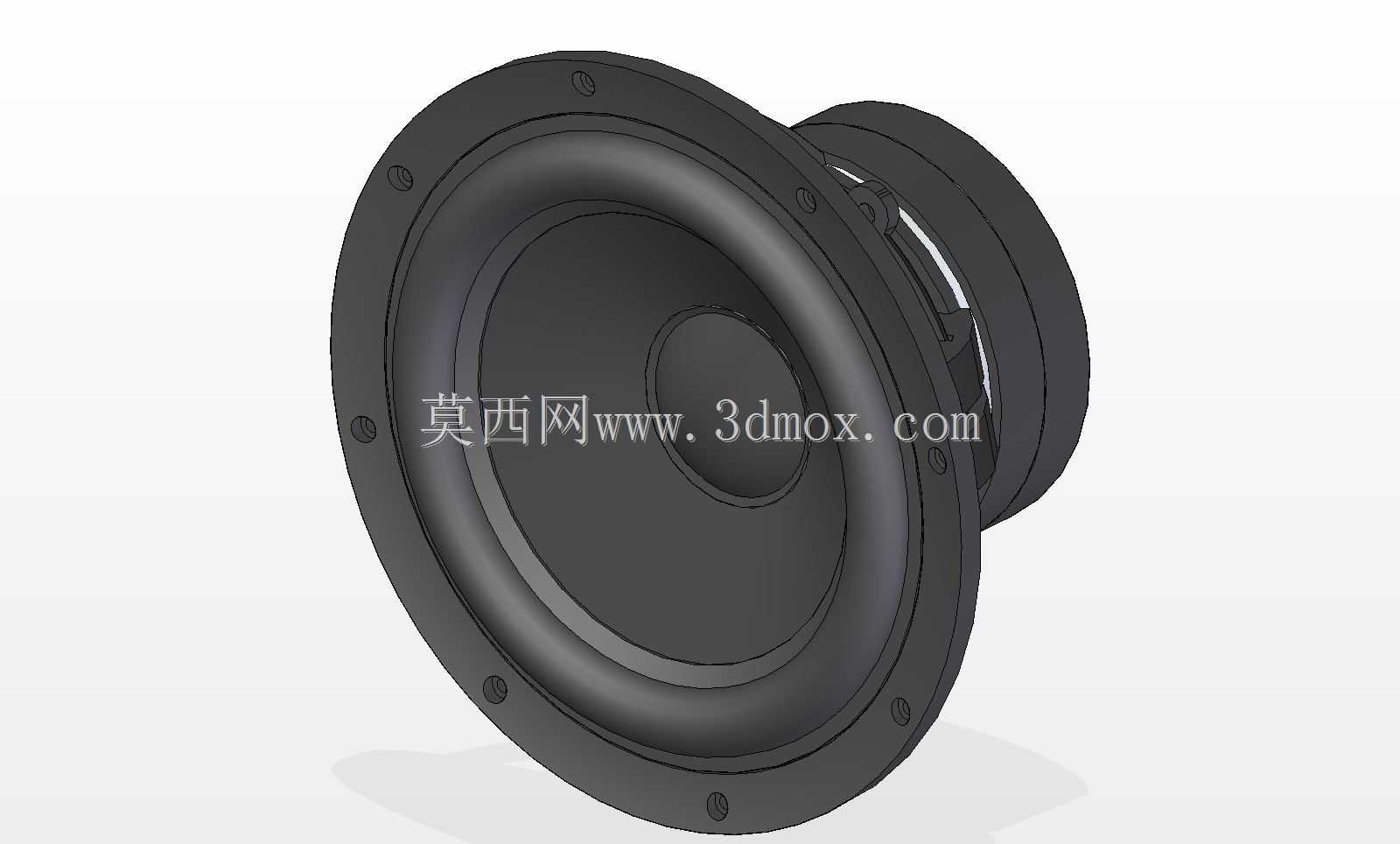

SB声学SB23MFCL45扬声器单元结构设计

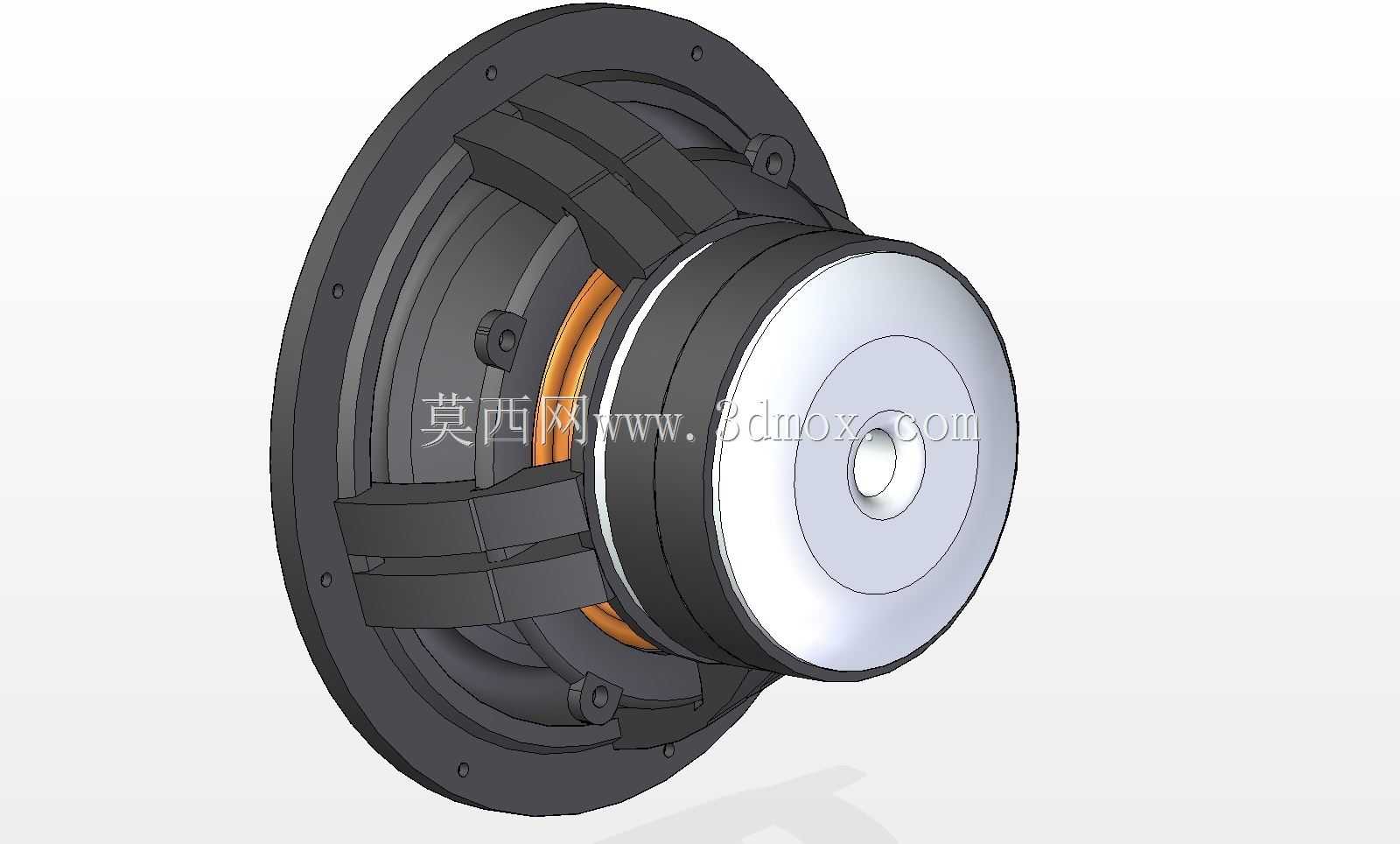

　　在专业音频设备、家用HiFi音响、车载影音系统以及公共广播扩声场景中，中低频扬声器单元的性能直接决定整套系统的声音还原下限，本次呈现的这款SB声学SB23MFCL45单元，是针对中小尺寸密闭箱、倒相箱应用开发的专用中低频换能部件。从结构设计逻辑来看，这款单元采用了常规圆形安装法兰布局，法兰盘上预留的沉头安装孔位均匀分布在圆周上，安装时可通过标准规格螺丝直接固定在箱体预设的安装沉台面上，法兰边缘的密封胶圈预留槽能够在安装时配合泡棉密封胶条，消除单元与箱体安装面之间的装配间隙，避免箱体漏气导致的低频声短路、阻尼下降等常见声学问题。单元的磁路部分采用了外置式双磁钢结构，从模型剖面结构可以看到，T铁与华司之间的磁隙宽度经过精准控制，

　　配合铜包铝材质的音圈绕组，能够在保证足够磁通量密度的同时，降低磁路非线性失真，音圈骨架采用耐高温的KAPTON材质，可承受长时间大功率输入下的温升，避免音圈过热变形导致的擦圈、失效问题。振膜部分采用了掺杂矿物纤维的纸基复合材质，折环采用高顺性的丁基橡胶材质，这种搭配能够在保证振膜刚性的同时，提供合适的顺性参数，让单元的低频下潜深度与中频清晰度达到较好的平衡，定心支片采用了多波纹的CONEX材质结构，能够在音圈做长冲程往复运动时提供稳定的横向支撑，保证音圈始终在磁隙中心位置运动，避免大动态信号下的音圈偏心擦圈问题。从安装边界尺寸来看，这款单元的法兰外径适配常规6.5英寸规格的箱体开孔，安装深度控制在紧凑型箱体可容纳的范围内，

　　不需要额外预留过多的箱体内部深度空间，对于小体积桌面音响、嵌入式安装音响、车载改装音响等安装空间受限的场景十分友好。在实际选型应用中，这款单元的谐振频率参数适合搭配小容积密闭箱或者中等容积倒相箱使用，分频点可设置在2kHz左右，配合球顶高音单元组成两分频系统，能够覆盖从低频下限到中高频段的平滑频率响应，在人声还原、乐器中频表现以及低频动态响应上都有稳定的表现。从三维建模的细节来看，模型完整还原了单元的所有装配结构，包括磁钢的叠层结构、盆架的加强筋布局、接线端子的安装位置、折环的波纹细节、定心支片的固定压边结构，这些细节对于箱体结构设计人员来说十分重要，在做箱体内部结构避让、分频器安装位置规划、倒相管长度与位置设计时，

　　可以直接参考模型的实际尺寸做干涉检查，避免实际打样装配时出现结构干涉、安装孔位错位、磁钢与箱体内部部件碰撞等问题。盆架部分采用了高强度的注塑加金属嵌件结构，模型上可以看到盆架上的镂空减重设计，这些镂空结构一方面能够降低单元整体重量，另一方面可以为振膜背部的声波提供泄放通道，减少盆架内部的声波反射导致的声染色，盆架上的加强筋布局经过力学优化，能够在长时间大动态振动下保持足够的结构刚性，避免盆架谐振带来的音染问题。接线端子部分采用了按压式接线柱设计，支持常规的音箱线直接插接或者焊接，接线柱的位置在单元背部的磁钢外侧，安装时不需要额外预留过大的接线操作空间，对于批量生产的装配工序十分友好。在专业音响工程应用中，这类单元也常被用于线阵列音箱的中频单元模块、会议室扩声系统的辅助扬声器单元，其稳定的性能参数与标准化的安装尺寸，能够降低系统集成时的适配成本，不需要为单元单独开发定制化的安装结构。
