Wavecor WF182BD10中低音扬声器结构设计

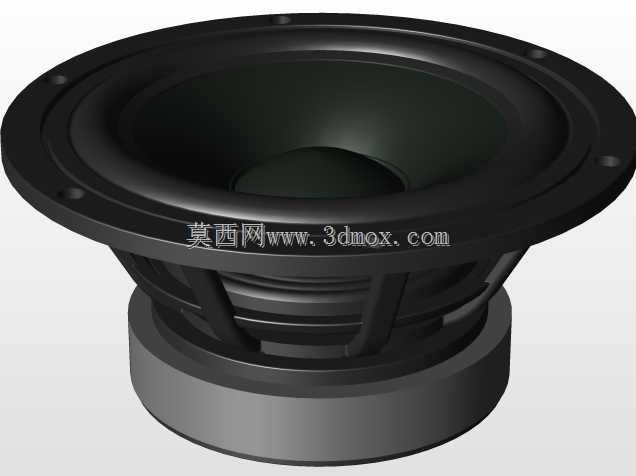

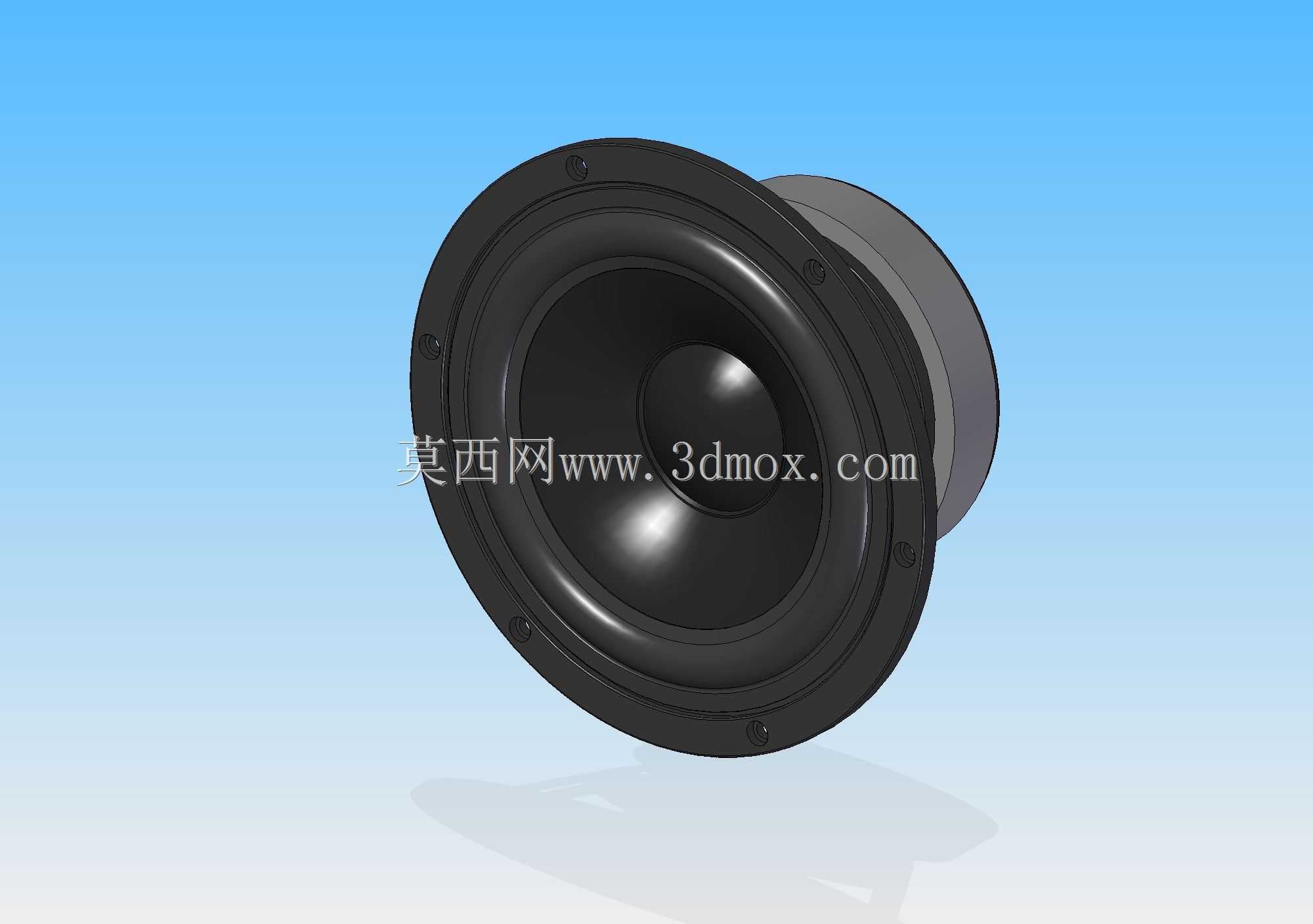

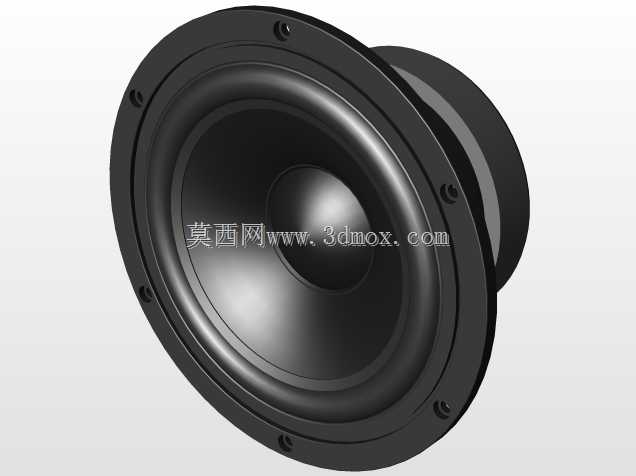

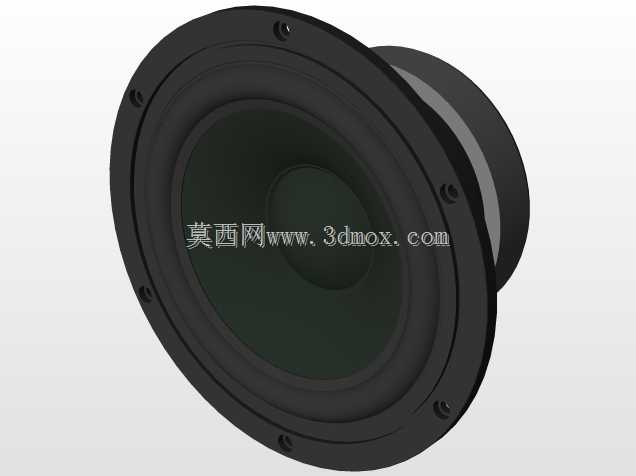

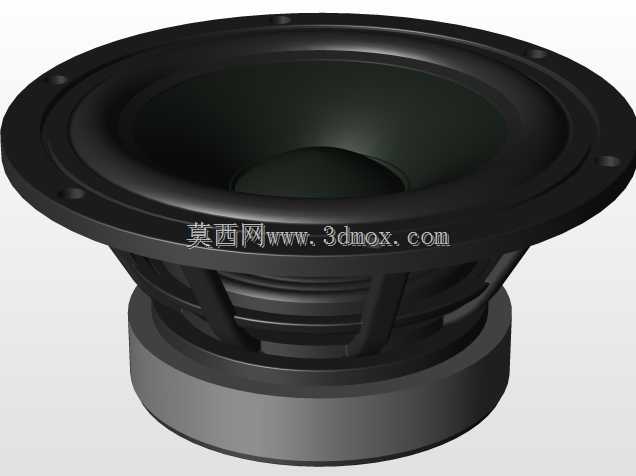

　　这款中低音扬声器单元的三维结构，完整还原了成品电声换能器件的全部装配细节，可直接用于音响系统的结构适配、箱体开孔匹配以及整机装配干涉校验工作。在民用HiFi音响、家庭影院主声道、专业舞台返听音箱、车载音响改装等场景中，这类6.5英寸规格的中低音单元承担着人声基频、乐器中低频段的重放任务，其结构设计直接决定了整套音响系统的低频下潜深度、中频密度以及大动态下的失真控制水平。

　　从结构组成来看，模型完整复现了锥形振膜、折环、定心支片、盆架、磁路总成、接线端子等核心部件的相对位置与装配关系。振膜采用复合纸质锥盆设计，曲面弧度经过声学优化，可在振膜做活塞运动时分割振动控制在合理区间，避免中频段出现明显的峰谷失真；橡胶折环的截面为半圆弧结构，既为振膜提供足够的顺性支撑，保证长冲程运动时的线性位移，又能起到密封作用，避免振膜前后的声短路，同时折环的阻尼特性可吸收振膜边缘的残余振动，减少异常谐振。定心支片采用同心波纹结构，材质为浸胶织物，可保证音圈在磁隙中始终保持居中位置，避免大振幅下音圈蹭磁隙产生擦圈故障，同时定心支片的顺性与折环顺性匹配，共同决定了单元的谐振频率参数。

　　盆架采用加厚冷轧钢板冲压成型，模型上清晰还原了盆架上的安装固定孔位、振膜背部的通气孔以及磁路固定的铆接点位，盆架的结构刚度经过强化处理，可避免大音量下盆架产生谐振干扰声重放。磁路部分采用外磁式钢结构，包含T铁、华司、环形铁氧体磁钢，磁隙宽度控制在极小公差范围内，保证音圈在磁隙中获得均匀的磁场驱动力，磁路背部的散热结构可导出音圈长时间工作产生的热量，提升单元的功率承载能力。接线端子位于盆架侧下方，采用镀金插片结构，可降低接线接触电阻，同时模型还原了端子与音圈之间的引线走线位置，引线做了防拉扯固定处理，避免大振幅运动下引线断裂或拍打振膜产生异响。

　　从安装适配维度看，该单元的安装孔位遵循行业通用的6.5英寸扬声器安装规范，盆架的沉台结构可保证单元嵌入箱体安装时前面板与箱体表面齐平，安装孔的中心距、沉孔深度、磁钢部分的外径与突出长度都在模型中做了1:1还原，结构设计人员在做音箱箱体设计时，可直接调用该模型进行开孔尺寸标注、内部腔体空间校验，避免出现磁钢碰箱体内部加强筋、安装孔位错位等问题。同时模型的振膜正面与盆架前面板的高度差也做了精准还原，可用于计算网罩的安装间隙，避免网罩距离振膜过近在大动态下产生碰撞异音。

　　在实际选型应用中，这类中低音单元通常需要搭配高音单元做两分频设计，其频响范围通常覆盖50Hz-4kHz区间，可覆盖大部分人声与乐器的基频及低次谐波频段，模型还原的振膜有效辐射面积参数，可用于计算箱体的容积匹配、倒相管的尺寸设计，帮助结构工程师快速完成音箱的整体结构方案搭建，减少实物打样的迭代次数。在车载音响改装场景中，该模型可直接用于车门内饰板的开孔适配，校验单元安装后与车窗升降机构、车门内部防撞梁的干涉情况，提前预判安装风险。
