Wavecor丝膜球顶高音扬声器结构设计

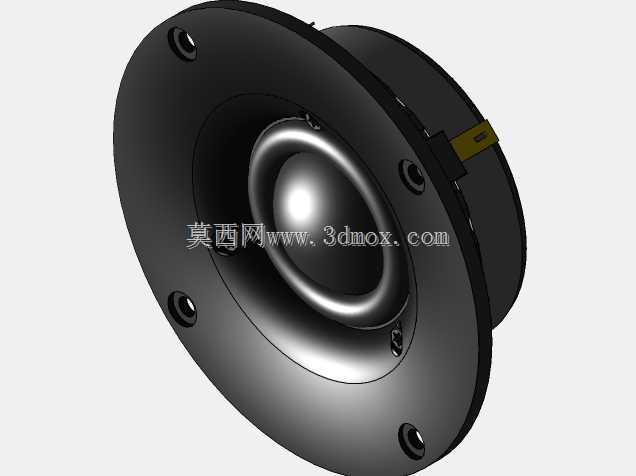

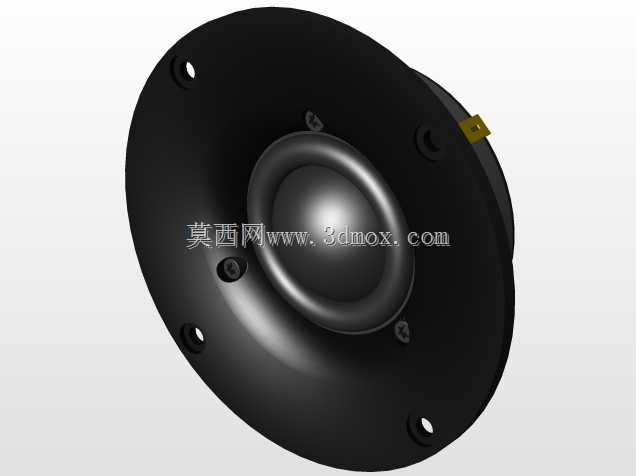

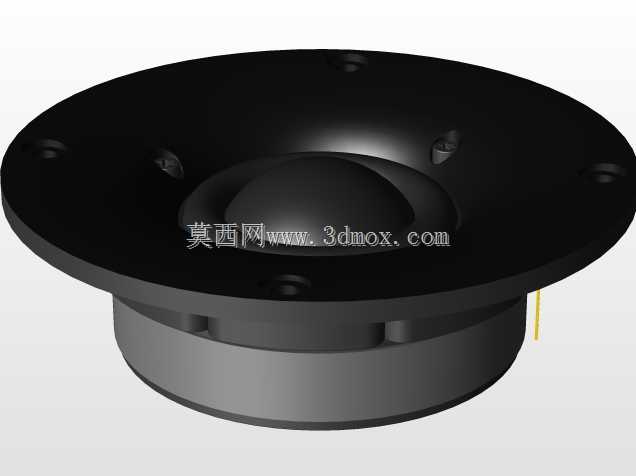

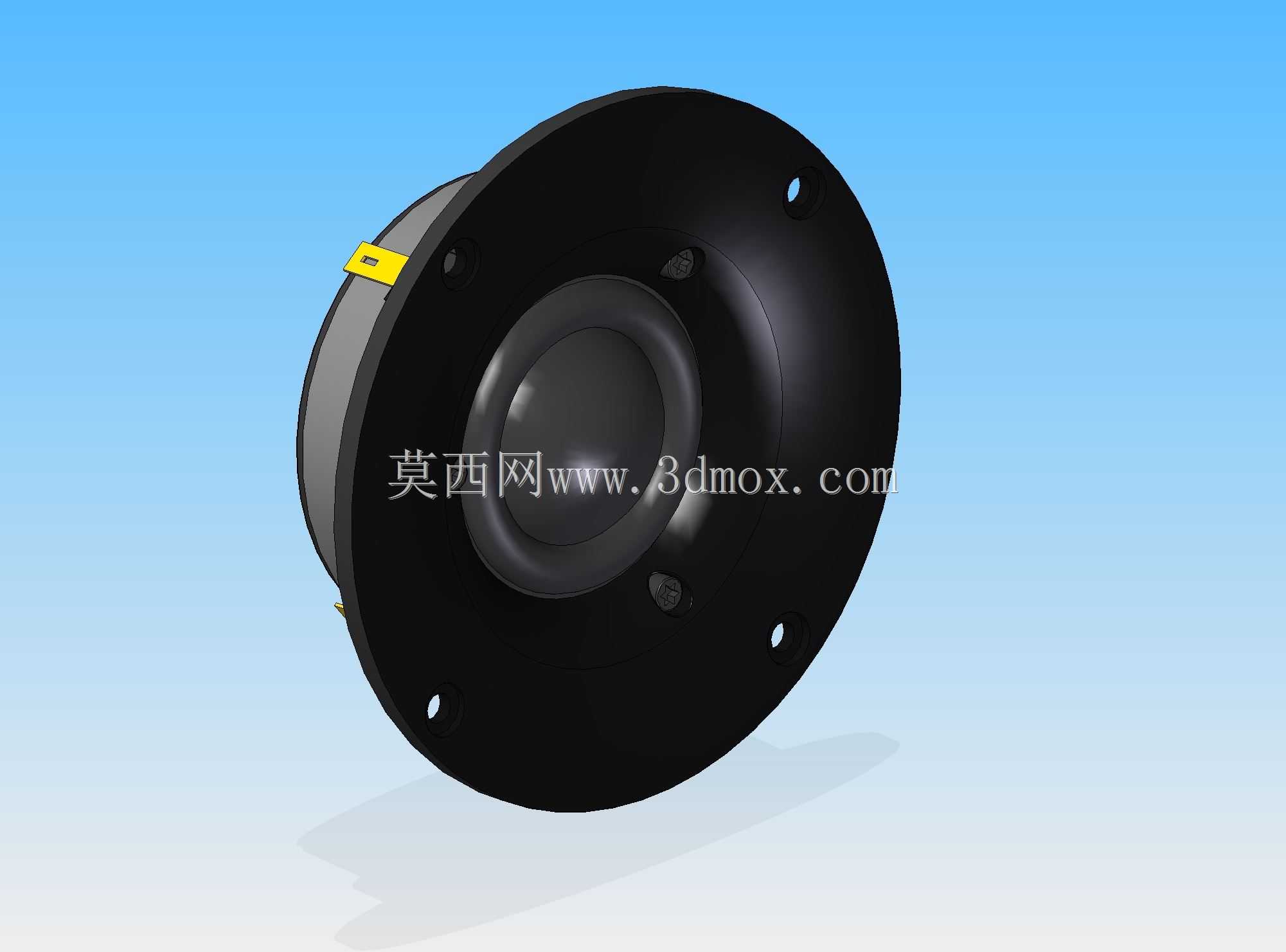

　　这款球顶高音单元的设计，核心围绕家用HiFi音箱、车载音响改装、专业监听音箱的高频重放需求展开，实际应用中可覆盖2kHz-20kHz的高频频段，负责还原人声齿音、乐器泛音、空间残响等中低音单元无法覆盖的声音细节，是整套音响系统里决定听感通透度、解析力的核心部件。从结构设计思路来看，这款单元采用了常见的圆形法兰安装结构，法兰盘上预留了三个均匀分布的沉头安装孔，安装时可直接通过M3螺丝固定在音箱面板的预设开孔上，法兰盘与面板接触的面做了微倒角处理，既可以避免安装时刮伤音箱面板的饰面，也能在加装密封泡棉后形成更好的气密性，减少单元背部的声短路问题。振膜部分采用了25mm口径的丝膜球顶设计，相比金属硬球顶，丝膜的内阻尼特性更好，

　　高频重放时不会产生尖锐的金属谐振，听感更柔和耐听，适合长时间听音使用，振膜周围的折环采用了耐老化的橡胶材质，既可以保证振膜做轴向活塞运动时的顺性，也能抑制分割振动带来的频响峰，让高频频响曲线更平直。磁路部分采用了内置式的钕铁硼磁钢结构，相比传统铁氧体磁钢，钕铁硼的磁能积更高，在保证足够磁隙磁通密度的前提下，可以大幅压缩磁路部分的体积，让单元整体的安装深度更浅，适配更多内部空间局促的小尺寸音箱、嵌入式安装场景。磁路的华司和T铁部分都做了倒角处理，能够减少磁隙的非线性失真，降低高频段的三次谐波失真，提升大音量下的高频解析力。单元的接线端子设置在法兰盘的侧方，采用了插片式接线结构，接线时可以直接插入2.8mm规格的接插件，不需要额外焊接，

　　既方便生产组装时的流水线作业，也方便后期维修更换单元时的拆装操作。从安装边界尺寸来看，这款单元的法兰盘外径为90mm，适配的音箱面板开孔直径为72mm，单元整体的安装深度为32mm，设计音箱箱体时需要在高音单元安装位后方预留至少35mm的净空空间，避免磁路部分触碰箱体内部的分频器元件或者吸音棉。单元的前障板设计做了浅号角的扩散处理，法兰盘表面从球顶振膜向外做了平缓的弧度过渡，能够优化高频的离轴响应，让音箱在皇帝位以外的区域也能获得相对平直的高频响应，提升整体的听音覆盖范围。在实际选型搭配时，这款高音单元的分频点建议设置在2.5kHz以上，搭配12dB/oct或者18dB/oct的分频网络，与中低音单元衔接时需要做好相位对齐，

　　可通过调整高音单元的安装深度或者在分频器中加入相位补偿电路实现。另外这款单元的额定阻抗为6欧姆，搭配功放时需要注意功放的负载适配能力，建议搭配输出阻抗较低、高频解析力较好的功放电路，能够充分发挥丝膜高音的柔和听感优势。在结构建模过程中，需要重点关注法兰盘安装孔的位置度公差，三个安装孔相对于单元中心轴线的位置度公差需要控制在0.1mm以内，避免安装时出现孔位不对齐的问题；磁路部分的同轴度公差也需要严格控制，磁隙的均匀度直接影响单元的失真表现，建模时需要保证T铁、华司、磁钢的同轴度公差在0.05mm以内。振膜与音圈的粘接位置也需要做精准的定位，音圈在磁隙中的上下位置需要居中，避免出现擦圈的问题，影响单元的使用寿命。
