Wavecor丝膜球顶高音扬声器结构设计

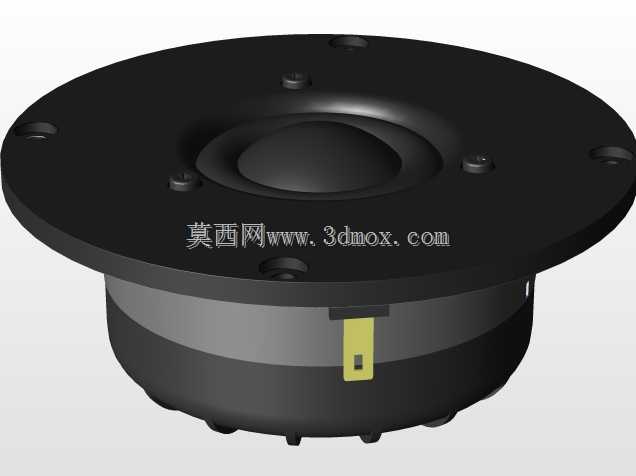

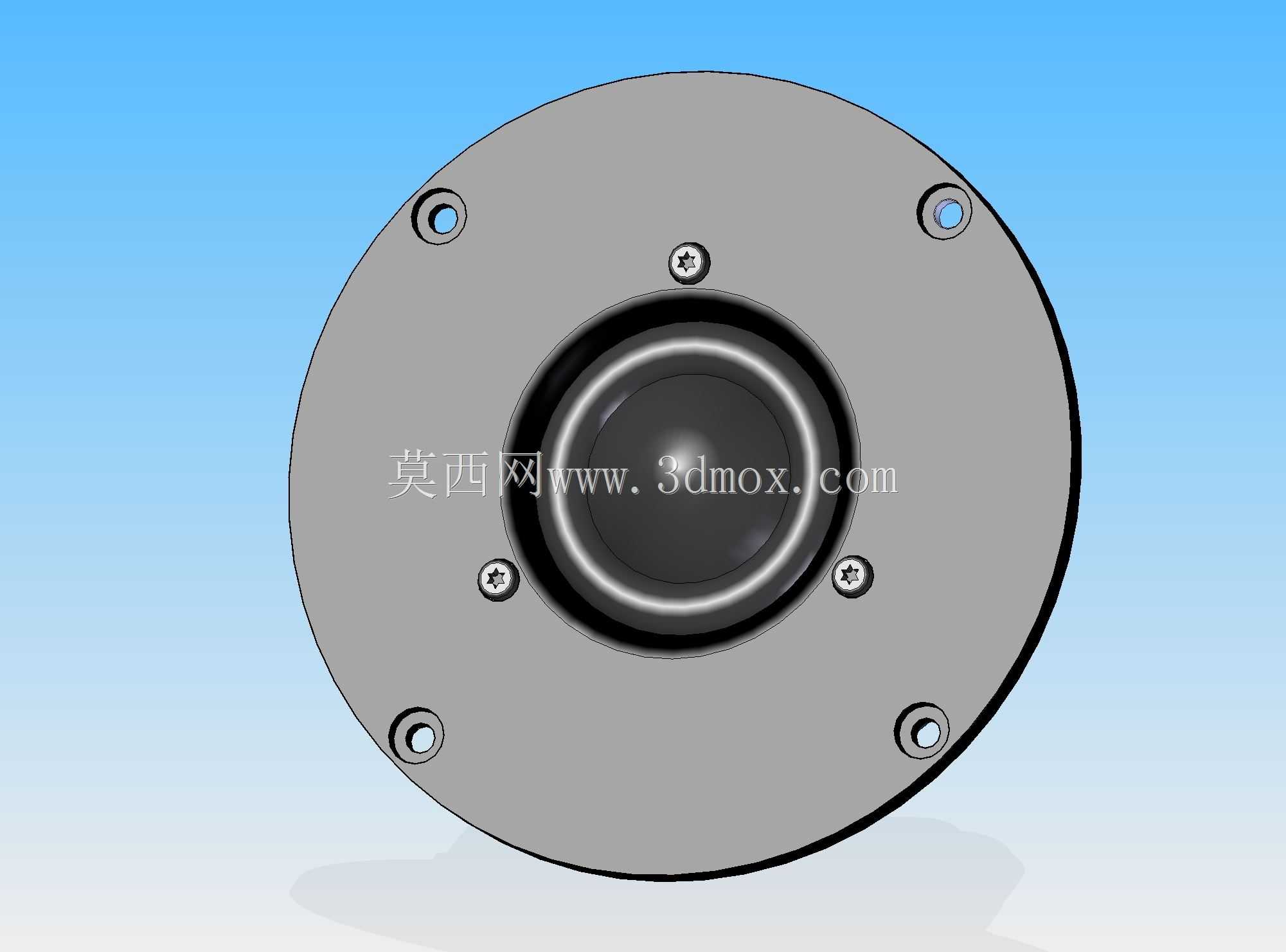

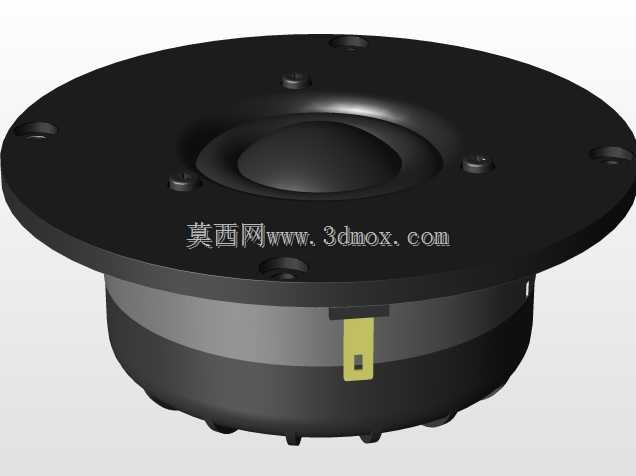

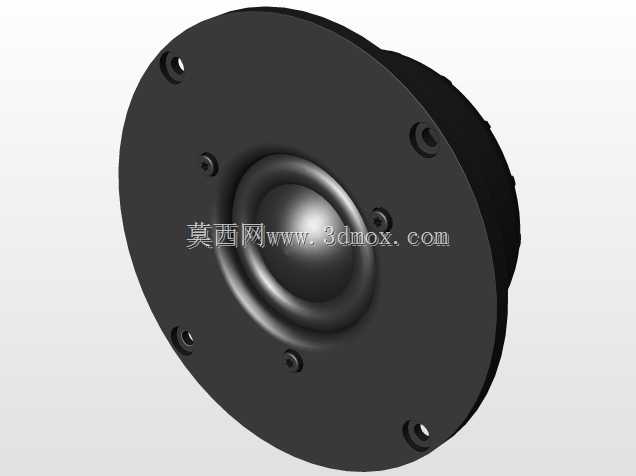

　　这款球顶高音单元的结构设计，首先围绕家用HiFi音箱、专业监听音箱、车载音响改装等高频重放场景展开，核心作用是重放2kHz以上的高频音频信号，弥补中低音单元高频响应不足的缺陷，提升整套音响系统的解析力与声场定位精度。从实际安装适配角度看，单元采用圆形法兰盘安装结构，法兰盘上均匀分布4个沉头安装孔，孔位做了倒角处理，可适配M3规格的十字盘头螺丝固定，安装时无需额外加工沉台，直接在音箱面板对应位置开出适配的安装通孔即可完成固定，法兰盘与面板接触的平面做了平面度管控，装配后可避免缝隙产生的声短路问题。单元正面的球顶振膜采用丝膜涂覆阻尼胶的设计，相比金属硬球顶，高频听感更柔和耐听，不会产生金属振膜特有的刺耳分割振动峰，

　　振膜周围的环形折环采用耐老化的橡胶材质，既可以保证振膜轴向运动的顺性，又能提供合适的阻尼，抑制振膜的多余谐振，折环与法兰盘的衔接处做了密封处理，避免背部声腔的声波泄露影响高频响应。振膜中心位置的相位塞设计，可优化高频声波的扩散角度，减少轴外频响的跌落，让不同聆听位置的高频听感更一致，相位塞通过三颗小螺丝固定在磁路面板上，螺丝采用十字槽设计，装配时可使用常规十字螺丝刀紧固，无需特殊工装。磁路部分采用内置钕铁硼磁钢的设计，相比传统铁氧体磁钢，在保证足够磁通量的前提下，大幅压缩了磁路的整体厚度，让单元的整体安装深度更浅，适配更多内部空间局促的音箱箱体，磁路的华司与T铁做了倒角处理，可减少磁隙的非线性失真，提升高频信号的还原准确度。

　　设计过程中，首先确定了球顶振膜的曲率半径，这个参数直接影响高频的上限频率与扩散角度，曲率过小会导致高频上限提升但扩散角变窄，曲率过大则会让高频上限不足，经过反复调整，最终选定的曲率可兼顾20kHz以上的高频延伸与120度的有效扩散角，满足近场监听与家用听音的使用需求。安装边界方面，法兰盘的外径尺寸适配常规高音单元的标准开孔尺寸，可直接替换同规格的其他品牌高音单元，无需修改音箱面板的开孔，降低音箱厂商的选型适配成本；单元背部的接线端子采用焊片式设计，可直接焊接音频线材，也可适配插簧端子快速接线，接线端子的极性做了明确标识，避免装配时接反正负极导致的相位反转问题。单元的整体装配公差控制在0.05mm以内，磁隙的同心度偏差不超过0.

　　02mm，可避免音圈运动过程中蹭圈的问题，提升单元的长期工作可靠性，振膜与音圈的粘接采用专用的耐高温结构胶，可承受大功率工作时的温度升高，不会出现胶层开裂导致的振膜脱落问题。在实际选型使用时，需要注意该单元的分频点建议设置在2kHz以上，搭配12dB/oct及以上斜率的分频网络，避免过低的分频点让单元承受过大的功率导致损坏，同时箱体内部的高音单元背部需要填充适量的吸音棉，吸收背部辐射的声波，减少驻波对高频重放的影响。
