西雅士Excel系列高音扬声器单元结构

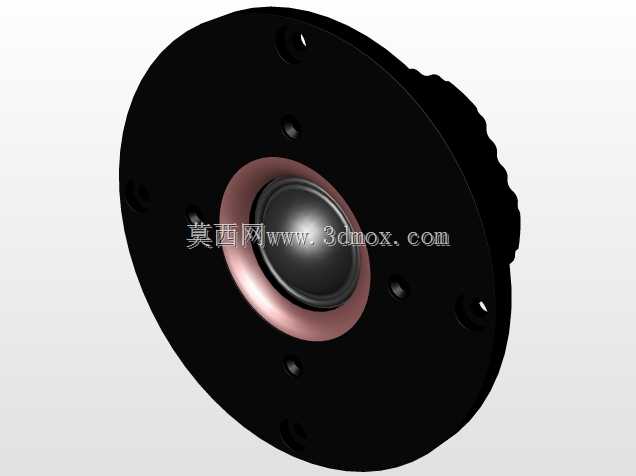

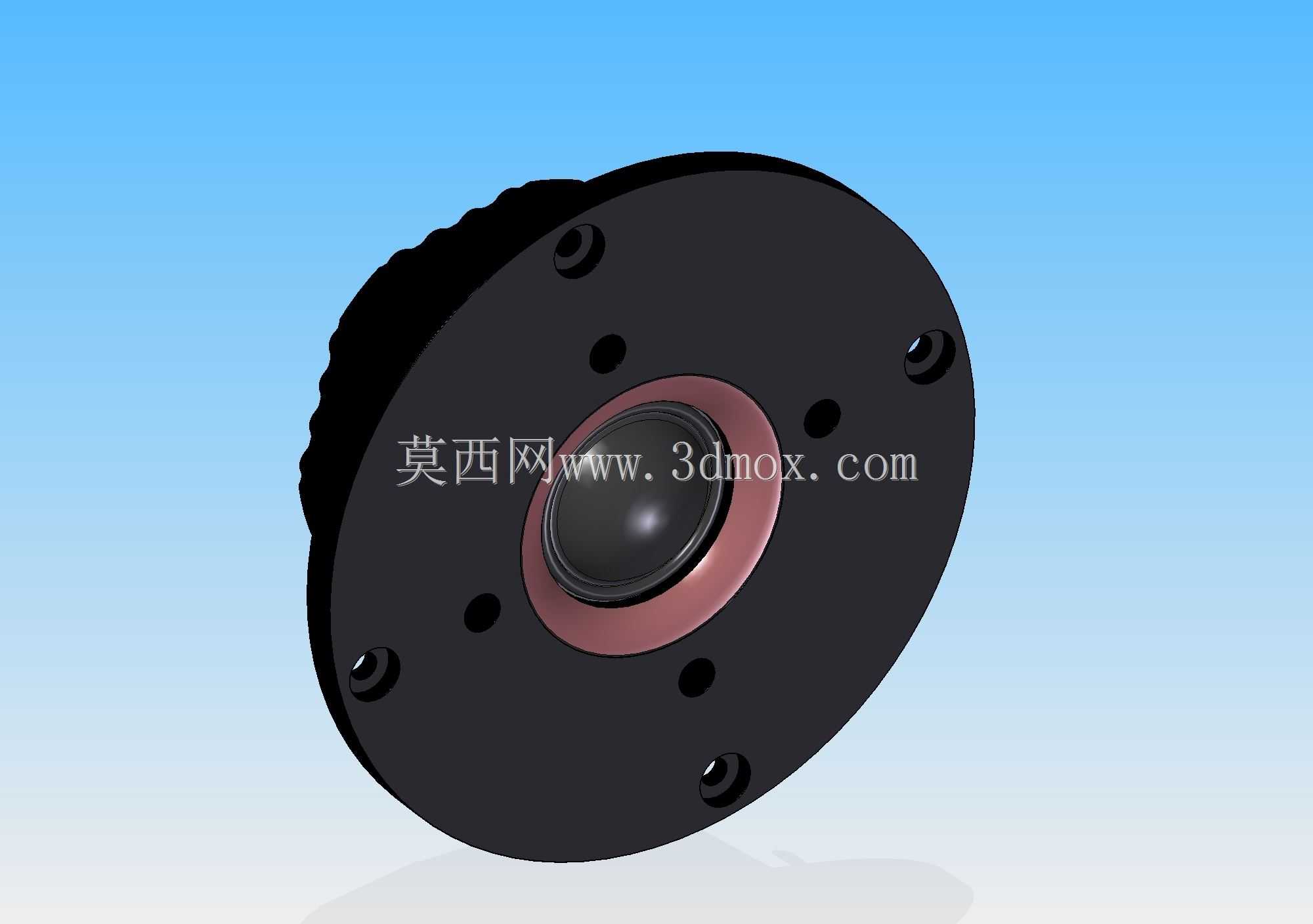

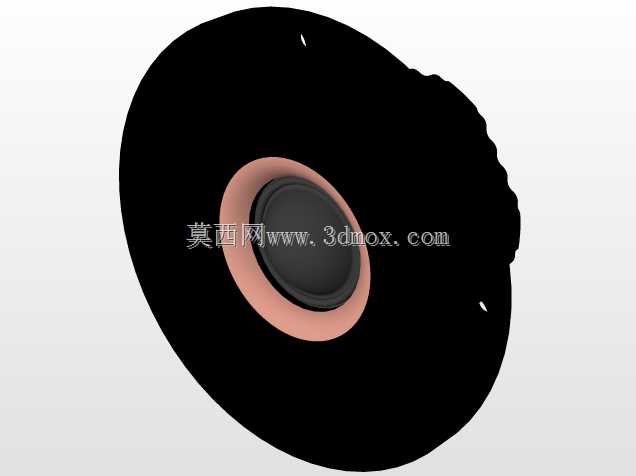

　　这款高音单元的结构设计，首先要考虑的是家用HiFi音响、专业监听音箱、车载高端音响系统的实际装配需求，在做箱体结构适配时，首先要明确其安装边界：圆形法兰盘上均匀分布6个沉头安装孔，孔位适配M3规格的固定螺丝，安装时法兰盘与箱体面板贴合面需要预留0.5mm的密封胶圈槽位，避免声短路影响高频延伸表现。单元后部的散热壳体带有纵向散热筋，这部分在箱体内部的安装深度需要预留足够空间，不能与箱体内的分频器电路板、内部接线产生干涉，散热筋的朝向可以根据箱体内的走线方向调整，不会影响单元的电声性能。

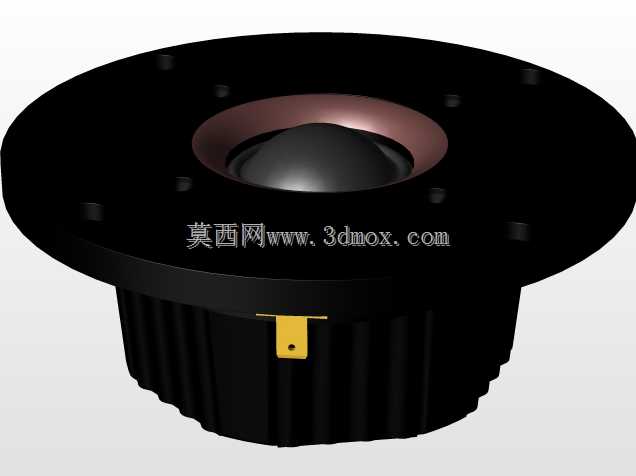

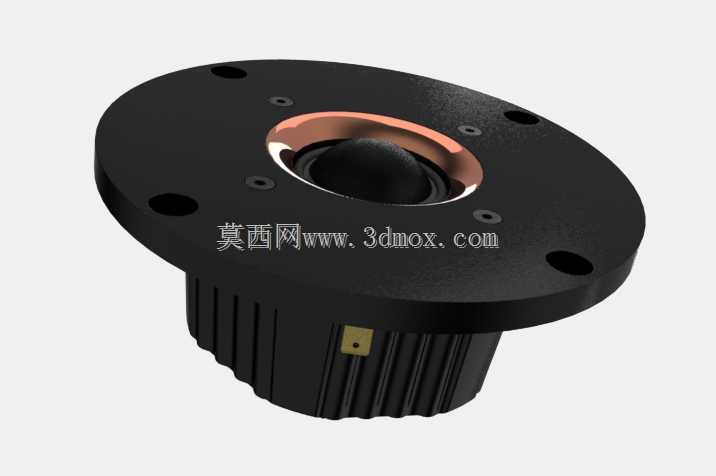

　　从功能特性来看，这款球顶高音采用软质球顶振膜，配合铜质短路环设计，能够有效降低音圈的电感量，减少高频段的相位失真，振膜周围的悬边采用耐疲劳的复合材质，长期大功率工作下不会出现形变导致的高频偏移。单元后部的接线端子采用镀金插片，适配常规的2.8mm规格接插件，接线时需要注意正负极标识，避免反接导致的声像定位偏移。在做分频器适配时，这款单元的高频截止点可以低至1.8kHz，能够与常见的5英寸、6.5英寸中低音单元实现平滑的频响衔接，不需要刻意提升高频段的增益就能获得通透的听感。

　　设计思路上，法兰盘采用哑光黑色的金属材质，一方面是减少声波在法兰表面的反射，避免箱体边缘的声衍射影响高频的指向性，另一方面金属材质的刚性足够，安装时不会因为螺丝锁紧力过大出现形变，保证单元与箱体面板的紧密贴合。后部的散热壳体采用铝合金压铸成型，纵向的散热筋不仅能够增加散热面积，带走音圈长时间工作产生的热量，提升单元的功率承受能力，还能增强壳体的结构强度，避免谐振产生的音染。音圈采用耐高温的骨架材质，配合磁路系统的对称设计，能够降低奇次谐波失真，让高频重放更加自然顺滑。

　　在实际的工程应用中，做箱体建模时需要注意，法兰盘的沉头孔深度要匹配所选螺丝的长度，螺丝拧入后不能突出法兰盘表面，也不能顶到磁路结构。单元的开孔直径要略大于后部散热壳体的最大外径，预留0.2-0.3mm的装配间隙，方便安装时调整单元的角度，尤其是在做同轴或者多单元阵列的音箱设计时，单元的安装角度偏差会直接影响声聚焦的效果。另外，这款单元的磁路带有屏蔽设计，靠近CRT显示设备或者敏感的电子元器件时，不会产生磁干扰，适合用在桌面监听音箱、多媒体音响等靠近电子设备的场景中。

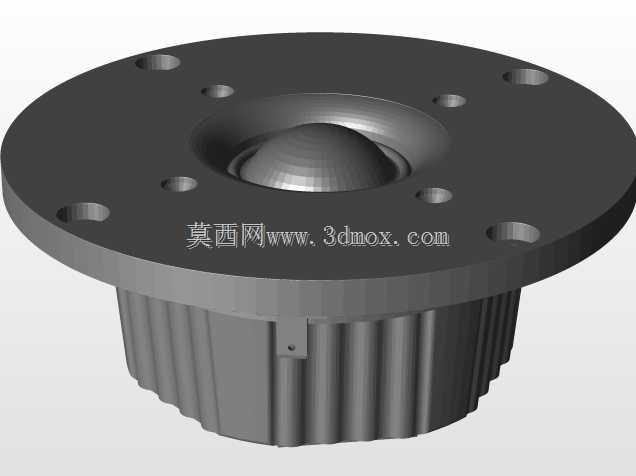

　　建模还原的时候，要注意振膜的球面曲率、悬边的褶皱弧度、散热筋的间距和深度，这些细节不仅影响外观的还原度，在做声学仿真的时候，这些结构细节也会影响仿真结果的准确性。法兰盘上的安装孔位坐标要严格按照实际尺寸标注，方便结构工程师直接调用模型做箱体的开孔设计，不需要二次测量尺寸。接线端子的位置和尺寸也要准确还原，方便后续做接线走线的布局设计，避免实际装配时出现接线端子与箱体内部结构干涉的问题。
