Scanspeak高音扬声器单元三维结构设计

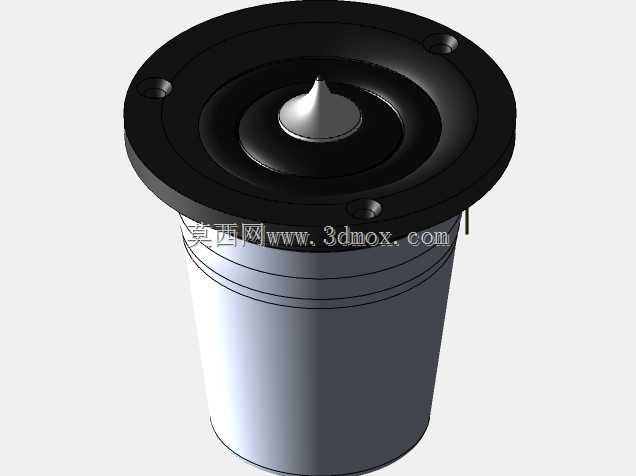

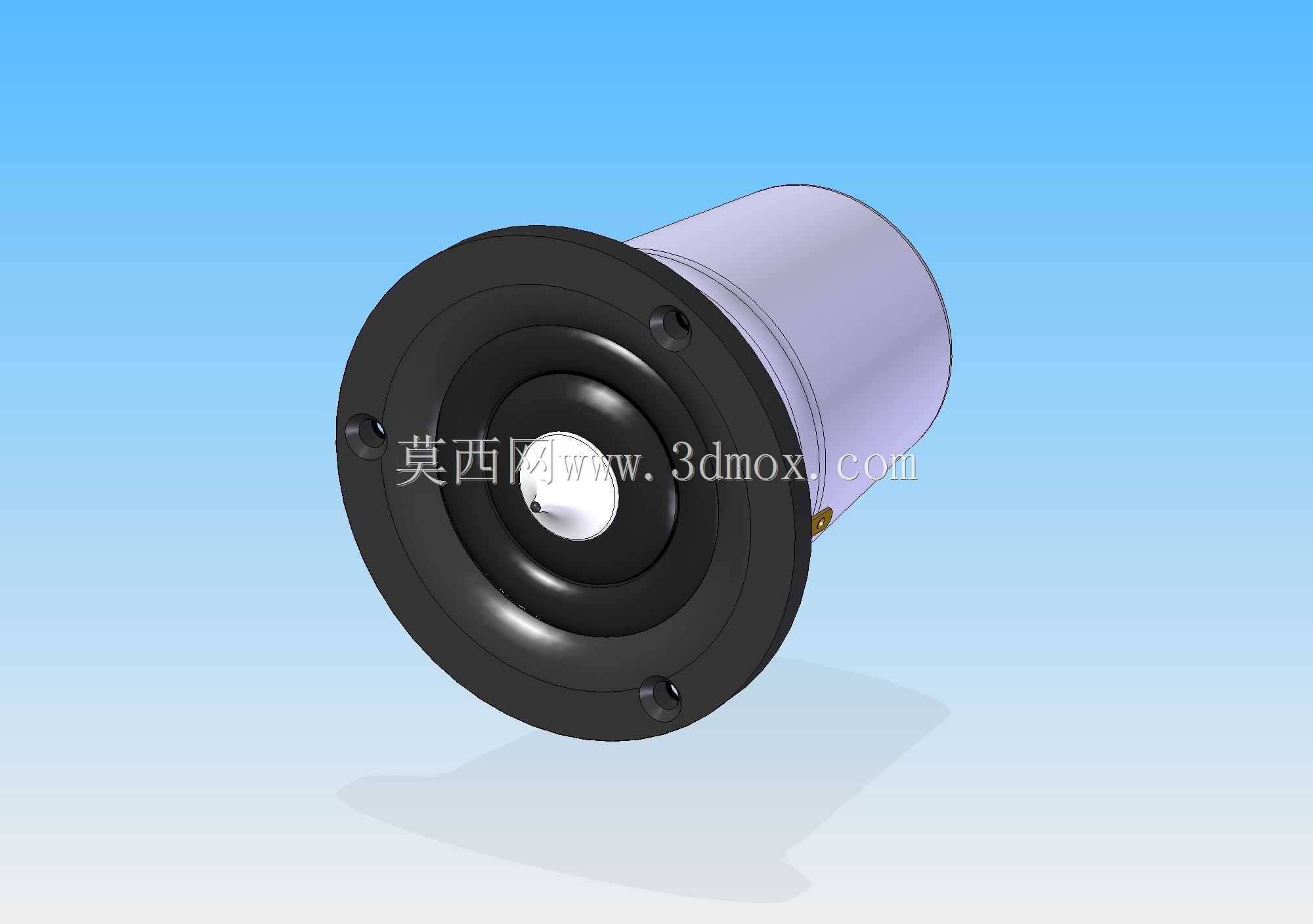

　　该模型还原的是典型的软球顶高音扬声器结构，这类器件广泛应用于家用HiFi音箱、专业监听音箱、车载高端音响系统、小型线阵列扩声设备中，主要负责重放2kHz以上的高频音频信号，是整套电声系统中决定高频解析力、指向性表现、瞬态响应特性的核心部件。从结构设计来看，该单元采用圆形法兰安装结构，法兰盘上均匀分布3个沉头安装孔，安装时可通过M3规格的螺丝从正面将单元固定在音箱面板的预设开孔上，法兰盘与面板接触的端面做了平面度公差控制，能够保证安装后单元与面板贴合紧密，避免安装缝隙产生的声短路问题，影响高频重放效果。单元的磁路部分采用后置圆柱式结构，磁钢与T铁、华司组合形成均匀的磁隙，音圈置于磁隙当中，当音频电流通过音圈时，

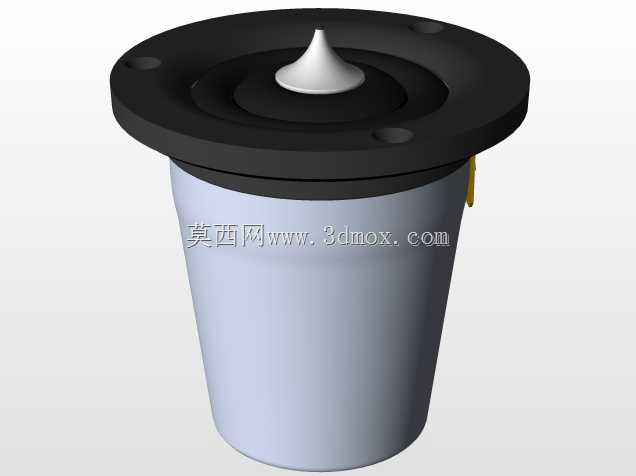

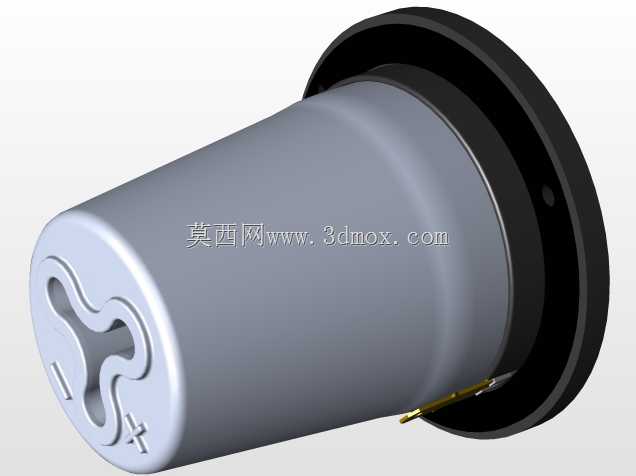

　　音圈带动球顶振膜做轴向振动，推动周围空气产生声波，磁路结构的外径小于法兰盘外径，安装时可直接嵌入音箱面板的开孔内，不会与箱体内部的加强筋、分频器元件产生干涉。振膜部分采用凸球顶设计，这种设计能够有效拓宽高频的辐射指向性，让听音区域内的高频响应更加均匀，避免轴向与偏轴频响差异过大的问题，振膜周围的折环采用软质阻尼材料，能够有效抑制振膜的分割振动，降低高频段的失真，折环与法兰盘的衔接处做了平滑过渡处理，减少声波衍射带来的频响峰谷。单元的接线端子设置在磁路外壳的侧面，采用焊片式接线结构，方便分频器引线的焊接固定，接线端子的位置避开了安装孔的投影区域，安装时不会被面板遮挡，方便后期的接线与维护操作。从安装边界来看，

　　该单元的法兰盘外径为标准的高音单元安装尺寸，适配市面上多数书架箱、落地箱的高音开孔位，嵌入式安装的深度控制在合理范围内，即使是箱体内部空间紧凑的小型密闭箱、倒相箱也能顺利安装，不需要额外修改箱体内部结构。在实际选型应用中，这类高音单元通常需要配合对应的分频网络使用，分频点一般设置在2kHz-3kHz之间，与中低音单元衔接，设计分频器时需要考虑单元的阻抗特性、频响曲线、灵敏度参数，保证高低音单元的相位一致，频响衔接平滑。建模过程中，对磁路部分的同心度公差、振膜的曲面轮廓、安装孔的位置度都做了精准还原，能够直接用于音箱的结构设计验证，通过三维装配可以提前检查单元与箱体面板、内部加强筋、吸音棉、分频器的位置干涉问题，

　　也可以用于声学仿真的模型导入，模拟单元安装在箱体上后的高频响应、指向性变化，减少实际打样的迭代次数。对于结构设计从业者来说，这类模型可以作为高音单元选型的参考样本，直观了解不同品牌高音单元的安装尺寸差异，在音箱设计初期就确定对应的开孔尺寸、安装沉台深度，避免后期因为尺寸不匹配导致的面板重新开模问题；对于电声工程师来说，精准的三维模型能够帮助优化单元周围的面板结构，比如设计号角加载结构、波导结构时，可以直接基于该单元的振膜位置、法兰尺寸进行匹配设计，保证波导的出口与振膜的位置精准对应，提升高频的辐射效率与指向性控制效果。
