ScanSpeak18WU-4741T-00扬声器单元结构设计

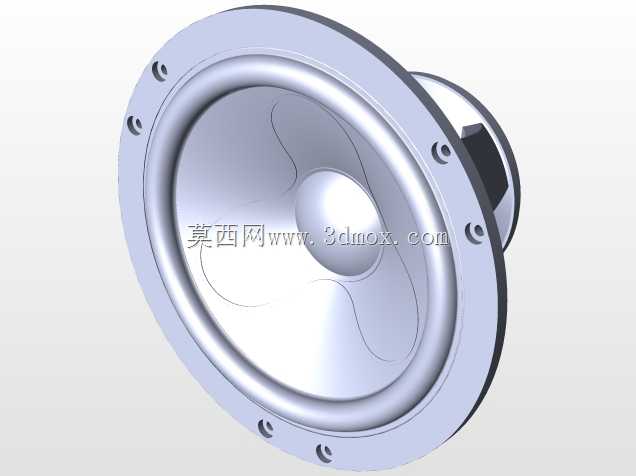

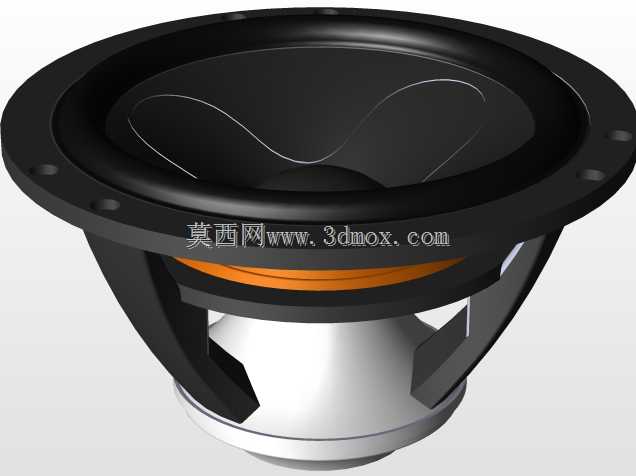

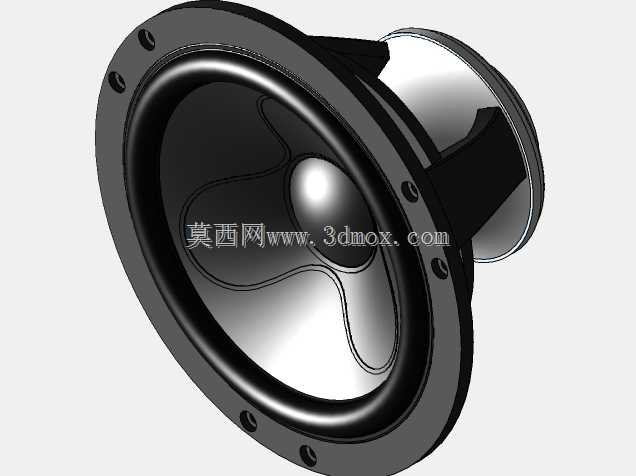

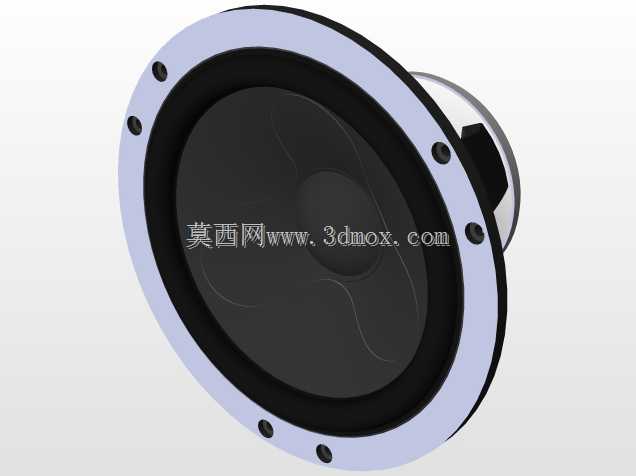

　　在专业音频设备的结构开发环节，这类中低音扬声器单元的三维结构设计，直接决定了整套音响系统的低频响应表现与安装适配性，是家用HiFi音箱、专业监听音箱、车载音响改装场景中核心的换能部件。从实际工程落地的角度看，该单元采用圆形沉边安装法兰设计，法兰周向均匀分布6个沉头安装孔，安装时可通过M4规格的螺丝直接固定在音箱箱体的预设开孔位，沉孔结构能够保证螺丝安装后端面与法兰面齐平，不会突出面板影响面网的装配，也能避免安装应力集中导致的盆架形变。

　　从功能结构拆分来看，该单元的核心组成包含锥形振膜、折环、定心支片、磁路总成、盆架以及接线端子几个部分。振膜采用符合声学特性的曲面锥度设计，锥面的曲率经过声学仿真优化，能够在振膜做活塞运动时分割振动控制在合理区间，减少中频段的失真；折环采用半圆弧截面的橡胶材质，既能够为振膜提供足够的顺性，保证低频段的大冲程运动余量，又能提供合适的阻尼，抑制振膜运动过程中的多余谐振，折环与振膜、盆架的连接位置采用均匀涂胶的压合结构，避免长期大功率工作下出现开胶脱落的问题。定心支片设置在振膜与磁路的衔接位置，采用波纹状的纤维织物材质，能够保证振膜始终沿轴向做线性运动，避免横向摆动导致的音圈蹭磁隙问题，定心支片的波纹数量与厚度直接影响单元的谐振频率与阻尼特性，该结构的参数匹配需要和振膜、折环的顺性做协同调校，才能得到平直的频响曲线。

　　磁路部分采用外置式的铁氧体磁钢结构，磁钢通过T铁与华司形成均匀的环形磁隙，音圈缠绕在骨架上置于磁隙当中，当音频电流通过音圈时，产生的交变磁场与磁钢的恒定磁场相互作用，带动振膜往复运动推动空气发声。磁路的后侧设置了对称的短路环结构，能够降低音圈工作时的电感量变化，减少高频段的调制失真，同时磁路后端预留了足够的散热空间，音圈工作时产生的热量能够通过金属骨架传导到磁路结构再向外散发，避免长时间大功率工作下出现音圈过热烧毁的问题。盆架采用高强度的金属冲压结构，法兰位置做了加厚处理，安装时能够承受足够的锁紧力而不发生形变，盆架的镂空结构既能够减轻单元整体重量，又能为振膜后侧的空气流动提供通道，减少背波的反射干扰。

　　在安装边界的设计考量上，该单元的有效振动直径与法兰外径的比例经过优化，能够适配常规的6.5英寸音箱开孔尺寸，单元的整体深度控制在合理范围，既不会因为磁路部分过长导致箱体内部需要预留过多空间，也能保证磁路有足够的体积提供充足的磁通量。接线端子设置在盆架后侧的对称位置，采用插拔式的接线结构，能够适配常规的音箱插线端子，接线端的极性标识清晰，安装时可以快速区分正负极避免相位接反。在实际的音箱结构设计中，采用该单元时需要在箱体内部对应位置设置加强筋，避免单元工作时的振动传递到箱体壁产生箱音，同时单元与箱体安装面之间需要加装密封泡棉垫，保证安装位置的气密性，避免漏气导致低频量感不足、瞬态表现变差的问题。

　　从三维建模的工程细节来看，该模型完整还原了各个部件的装配关系，折环的弧度、沉孔的深度、磁路的倒角、安装孔的位置度都和实际量产部件保持一致，结构设计人员在做音箱整体结构开发时，可以直接调用该模型做装配干涉检查，验证箱体开孔尺寸、安装位空间是否匹配，不需要重新测绘建模，能够大幅缩短产品开发的周期。建模过程中对各个配合面的公差做了合理预留，比如安装孔的孔径比螺丝公称直径大0.2mm，能够抵消箱体加工时的位置误差，保证单元可以顺利安装到位；振膜与盆架之间的间隙、音圈与磁隙的间隙都按照实际装配公差做了还原，能够直观展示部件运动时的行程范围，避免结构设计时出现运动干涉。
