26W扫描式扬声器发声单元结构设计

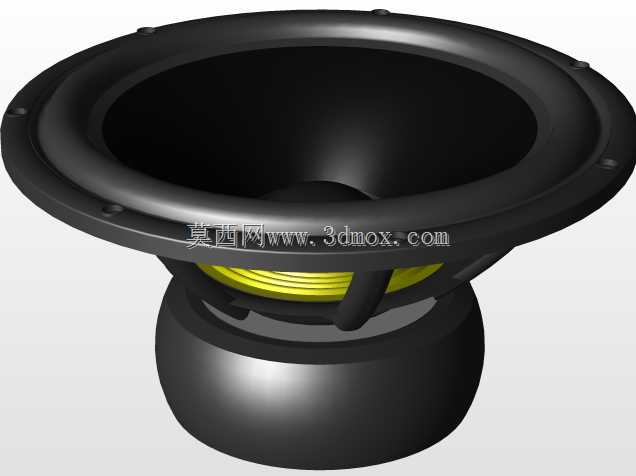

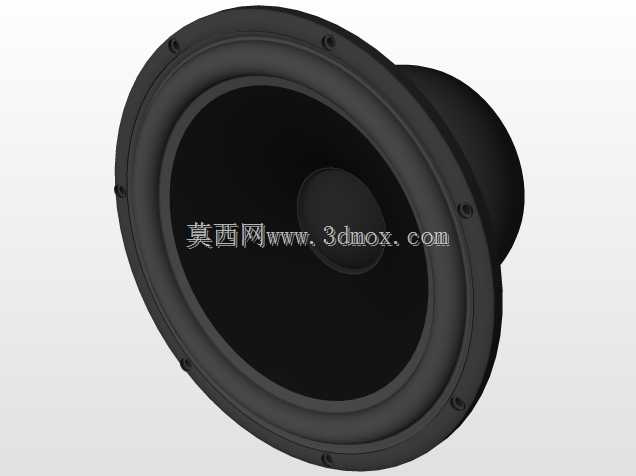

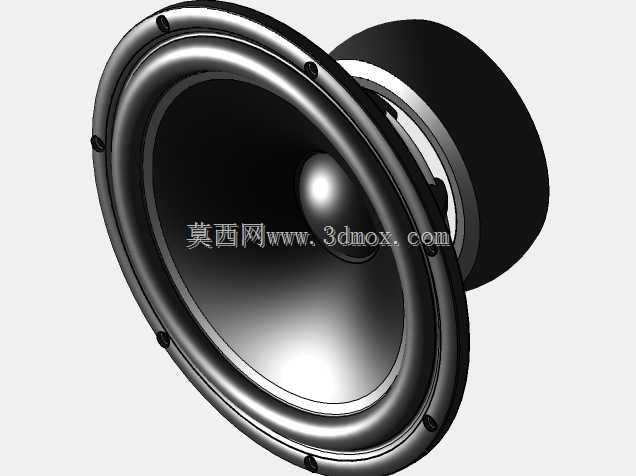

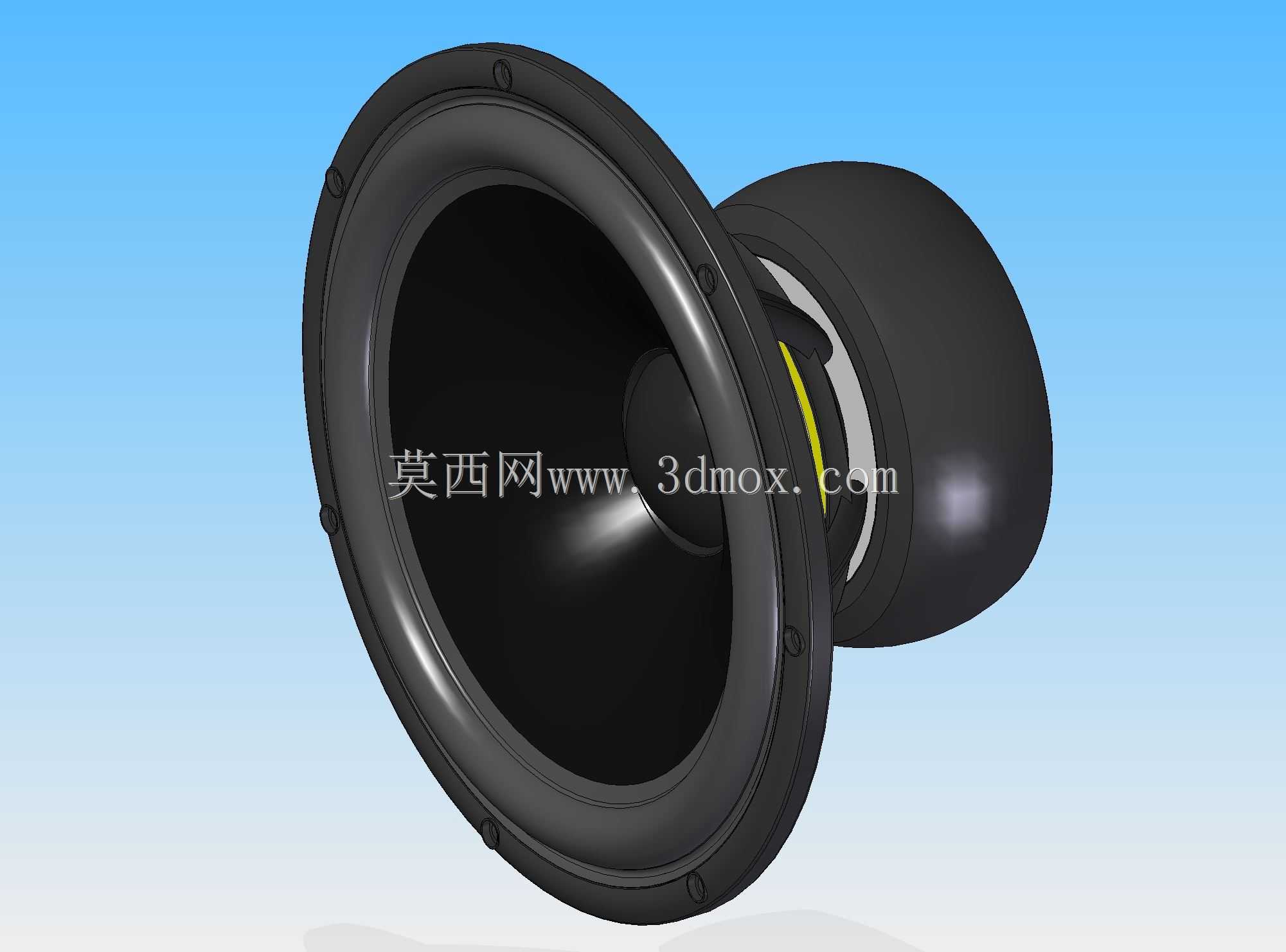

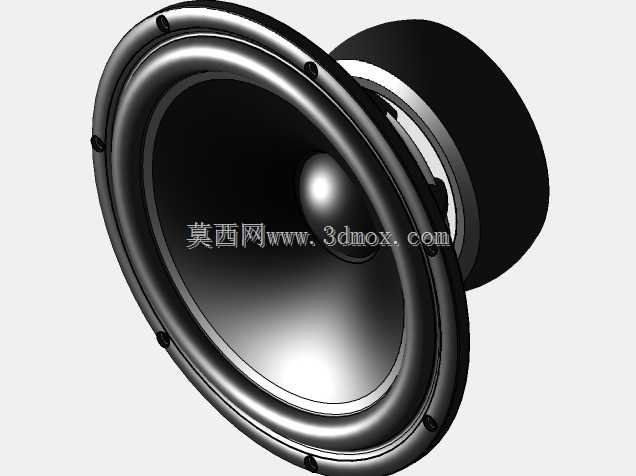

　　在专业音频扩声、家用HiFi音箱搭建、公共广播系统部署、车载音响改装等场景中，扬声器单元作为电声转换的核心执行部件，其结构设计合理性直接决定整套系统的频响表现、失真控制与长期运行可靠性。这款额定功率26W的锥盆式扬声器，采用开放式盆架搭配后置磁路的经典结构，在建模过程中完整还原了从振膜折环、定心支片到磁钢总成、接线端子的全部细节，可直接用于音箱箱体的适配设计、声学仿真验证以及装配干涉检查。

　　从实际功能落地的角度看，该单元的磁路部分采用外置式铁氧体磁钢结构，磁钢外包裹金属导磁罩，既能够约束磁路漏磁，避免对周边电子器件产生磁干扰，也能对磁钢本体形成物理防护，减少运输、安装过程中磁钢磕碰碎裂的风险。磁路中心的华司与T铁配合形成均匀的磁隙，音圈恰好悬浮于磁隙当中，当音频电流通过音圈时，产生的交变磁场驱动音圈沿轴向做往复运动，进而带动锥盆振膜推动空气完成电声转换。振膜采用复合纸质锥盆搭配橡胶折环的设计，纸质锥盆的内阻尼特性能够有效抑制分割振动带来的中频失真，橡胶折环则提供了足够的顺性，保证低频段的冲程余量，同时折环的密封结构能够避免锥盆前后的声短路，提升低频辐射效率。

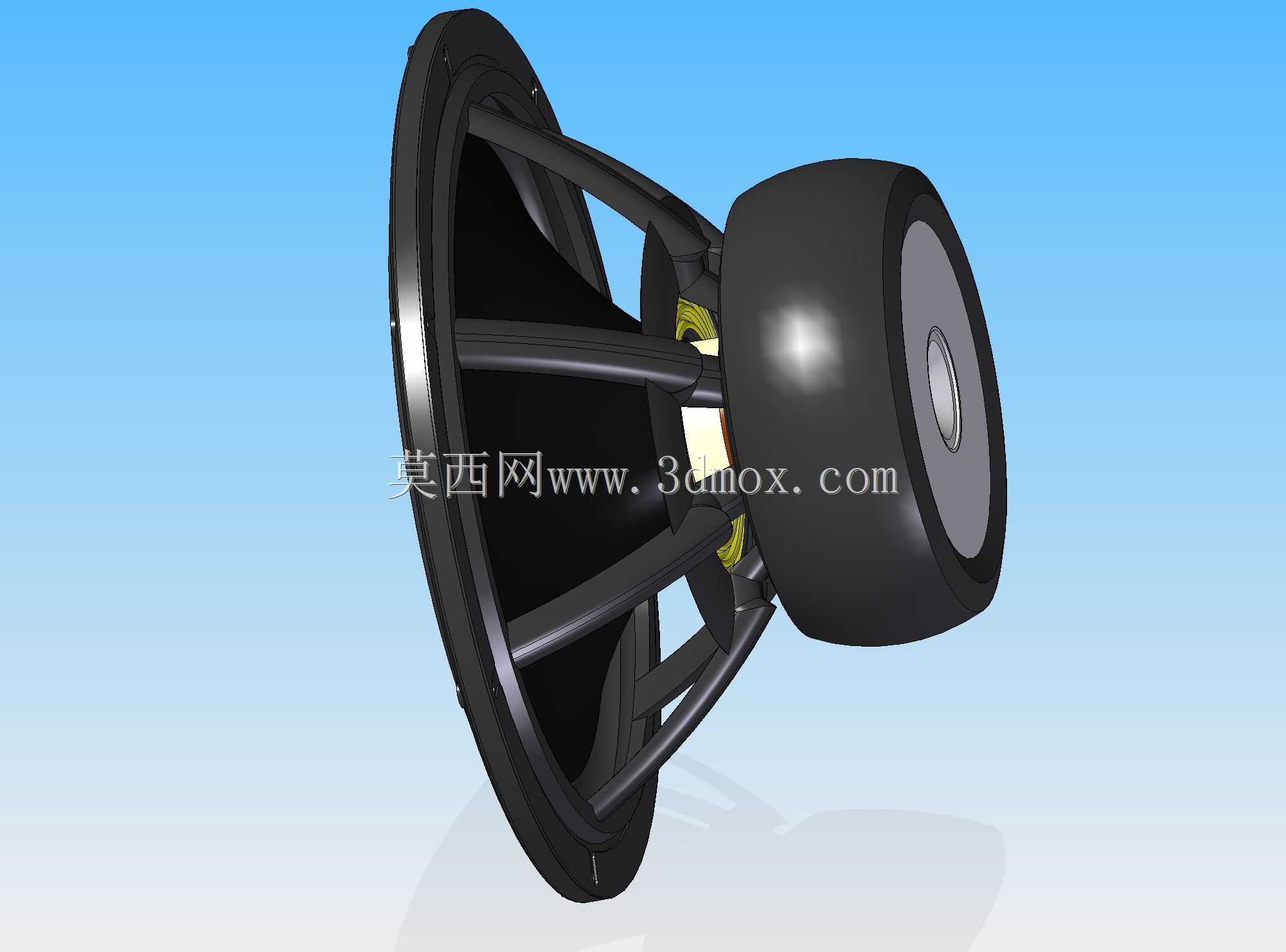

　　设计过程中对安装边界的考量十分关键，该单元的盆架采用冲压成型的金属支架，六根辐射状的支撑筋在保证结构强度的前提下，尽可能减少了对振膜背面声波的遮挡，降低背波反射带来的声染色。盆架外圈的安装法兰预留了均匀分布的螺丝过孔，建模时严格按照行业通用的安装孔位尺寸绘制，可直接适配标准尺寸的音箱开孔，安装时法兰与箱体面板之间可加装密封泡棉条，避免箱体漏气影响低频表现。单元背部的接线端子采用插拔式结构，端子上标注了明确的正负极标识，装配时能够快速完成接线，避免相位接反导致的声像偏移问题。定心支片位于振膜与磁路之间，采用波纹状纤维织物材质，既能够约束音圈始终保持在磁隙中心位置，避免音圈蹭磁产生擦圈失真，也能为振膜的往复运动提供合适的回复力，控制单元的谐振频率在设计区间内。

　　从外形尺寸的适配性来看，该单元的整体轴向长度、锥盆最大外径、磁钢总成直径均按照实际产品1:1还原，在进行音箱箱体设计时，可直接导入模型进行内部空间的避让校核，尤其是倒相管的布置、内部吸音棉的填充空间预留，都可以基于该模型完成精准的尺寸匹配，避免后期打样出现部件干涉、安装空间不足的问题。在专业音频设备的选型阶段，结构工程师可直接调用该模型完成整机的装配验证，无需反复测绘实物尺寸，大幅缩短产品开发周期。针对不同的应用场景，该单元可作为全频单元使用在小型桌面音箱中，也可作为中频单元搭配高音、低音单元组成多分频音箱系统，其26W的额定功率能够覆盖大多数家用、商用场景的声压级需求，长时间满功率运行时，金属盆架的散热结构能够快速导出音圈产生的热量，降低音圈过热烧毁的风险，提升单元的长期工作稳定性。建模过程中对所有配合面的公差都做了合理预留，比如音圈与磁隙的配合间隙、振膜折环与盆架的压合余量、定心支片的固定台阶尺寸，都符合实际生产的装配公差要求，可直接用于后续的工程出图与生产指导。
