绅士宝D2905高音扬声器单元结构设计

　　做家用HiFi音箱、专业监听箱的结构设计时，高音单元的选型和安装匹配永远是绕不开的核心环节，这款丹麦血统的29mm丝膜软球顶高音，是不少两分频、三分频音箱设计里高频段的核心配置。从实际工程应用来看，这类软球顶高音的核心优势在于高频重放的顺滑度，不会像金属硬球顶那样在高频段产生容易引发听感疲劳的尖锐峰，很适合用于近场监听音箱、家用HiFi落地箱、高端车载音响改装的高频单元配置，也能嵌入定制化的家庭影院嵌入式音箱结构中，承担2kHz以上频段的声音重放任务。

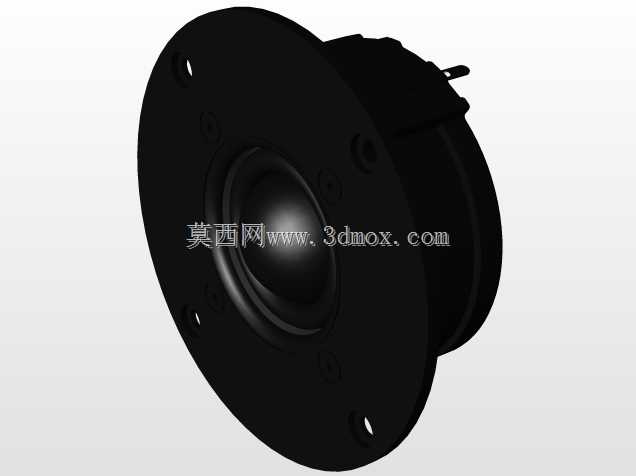

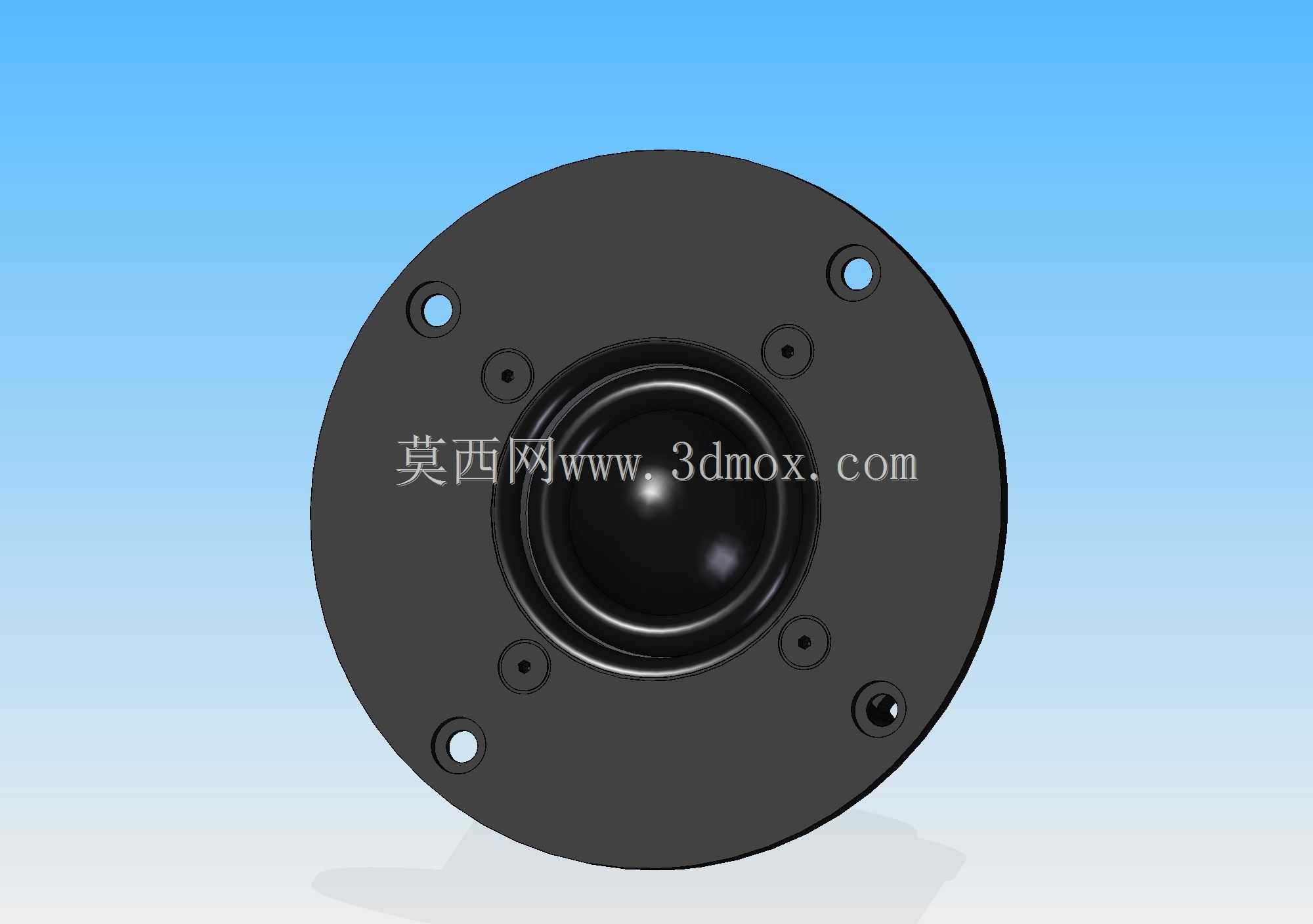

　　从结构设计思路来看，这款单元采用了圆形一体化压铸铝盆架作为主体承载结构，这种材质的选择首先是考虑到抑制单元工作时的结构谐振，铝材质的内阻尼特性刚好可以抵消振膜高速振动时传导到安装面的多余共振，避免盆架自身振动产生额外的音染。整个单元的安装法兰面做了均匀的沉头安装孔位设计，四个大尺寸沉孔用于穿入M3或者M4的安装螺丝，将单元固定在音箱的前面板上，孔位的分布做了非对称的定位设计，能避免安装时出现方向错位，同时法兰面上的小尺寸定位孔可以配合面板上的定位销使用，保证单元安装后与面板的同轴度误差控制在0.1mm以内，避免因为安装偏心导致的声轴偏移。

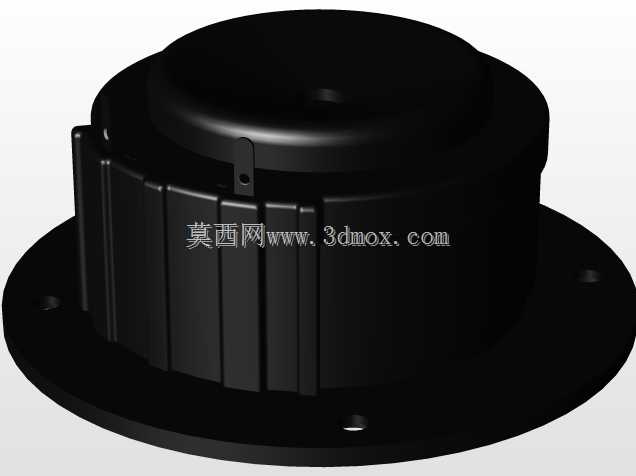

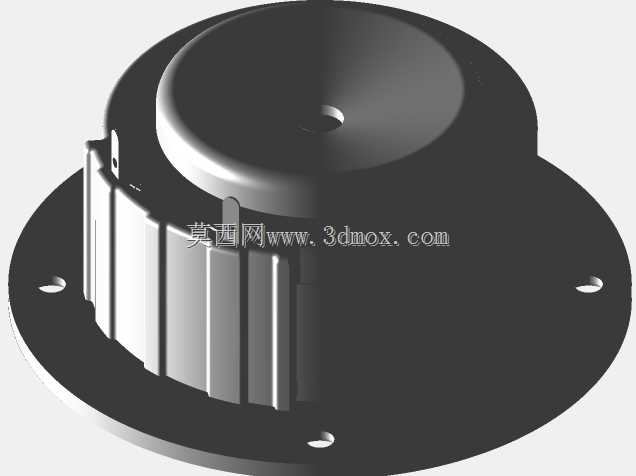

　　振膜部分采用了涂覆特殊阻尼胶的丝质软球顶，球顶的曲率经过反复的声学仿真优化，既保证了高频的扩散角度，让离轴响应不会出现过快的衰减，又能控制振膜的分割振动频率落在人耳不敏感的超高频段。振膜周边的折环采用了耐老化的橡胶材质，顺性经过精准调校，配合定心支片可以保证音圈在磁隙里始终保持居中位置，不会因为大动态信号输入出现擦圈的问题。磁路部分采用了双磁钢的对称磁路设计，后盖位置的磁钢和前导磁板形成均匀的磁隙，能给音圈提供足够的驱动力，同时磁路后方做了密闭式的腔体设计，可以吸收振膜向后辐射的声波，避免腔体内的驻波影响高频的清晰度。

　　从安装边界尺寸来看，这款单元的整体外径为104mm，安装孔位的分布圆直径为90mm，单元的整体嵌入深度为38mm，设计音箱面板时需要预留至少40mm的内部安装深度，避免单元后端和箱体内的分频器、接线柱或者加强筋产生干涉。法兰面的厚度为3mm，设计面板的沉台时深度要匹配这个厚度，保证单元安装后前面板和单元法兰面齐平，减少台阶带来的声波衍射。单元的接线端子位于法兰面的后侧，采用了镀金的插片式端子，适配2.8mm的标准插簧，设计内部走线时要预留足够的线长，同时避免线材靠近磁路部分，防止线材被磁钢吸附产生异响。

　　在实际的箱体结构匹配中，这款高音单元的分频点建议设置在2kHz以上，和中低音单元衔接时要注意相位对齐，安装时可以在法兰面和箱体面板之间加装1mm厚的EVA密封垫圈，既可以避免安装缝隙产生的气流声，又能进一步隔绝箱体振动传导到单元盆架上。如果是做密闭式音箱设计，高音单元的后腔不需要额外填充吸音棉，因为单元自身的后腔已经做了阻尼处理；如果是做倒相式音箱，要注意高音单元的安装位置要和倒相管保持至少30mm的距离，避免倒相管出口的气流直接冲击高音振膜。

　　从建模还原的角度来看，整个模型的细节还原度很高，盆架上的安装孔倒角、磁钢后盖的圆角、振膜表面的涂层质感、折环的褶皱细节都做了精准的复刻，在做音箱整体的结构装配、干涉检查时，可以直接调用这个模型进行虚拟装配，不需要再手动测绘单元尺寸，能大幅缩短音箱结构设计的周期，也能避免因为手动测绘的尺寸误差导致的安装孔位错位、深度不足等生产问题。
