多向弯折金属薄板支撑固定支架

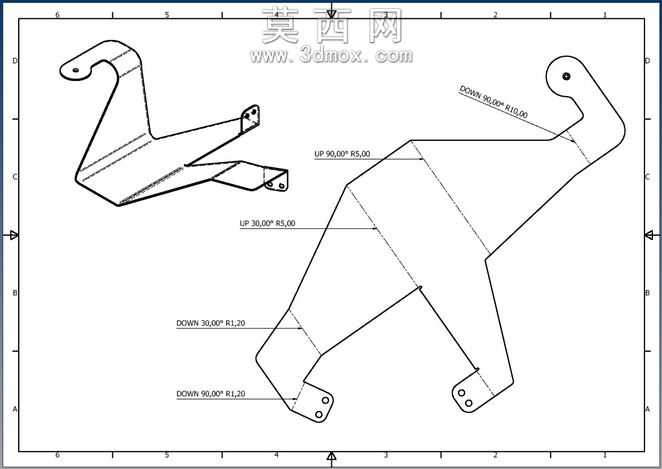

本金属板支架采用三维参数化建模方式完成全流程设计，建模阶段首先基于钣金加工工艺逻辑绘制基础展开轮廓，通过精准的折弯参数设定还原多向弯折的立体形态，每一处折弯半径、弯折角度都匹配常规钣金冲压加工的工艺公差要求，避免出现无法落地加工的锐角干涉或工艺缺口缺失问题。建模过程中对支架三个延伸臂的安装孔位做了同轴度校验，确保孔位位置与常规紧固件尺寸适配，不同弯折段的过渡区域做了平滑圆角处理，既消除应力集中隐患，也还原真实钣金加工的折弯成型特征。渲染阶段采用金属钣金材质表现，主体板材赋予哑光冷轧钢板质感，边缘裁切处还原金属裁切后的细微亮边效果，折弯处的形变纹理做了细节刻画，搭配深色哑光地面环境突出支架的立体弯折结构，通过三点布光方案让支架不同弯折面的明暗层次清晰呈现，直观展现各支撑臂的空间角度与延伸方向。结构设计上采用三足式多向延伸布局，三个弯折臂分别朝向不同空间方向伸展，每个臂端预留的安装孔可适配不同方位的固定需求，竖直方向的主支撑臂承担主要承重载荷，两个侧向延伸臂起到侧向防晃与辅助定位作用，整体结构无冗余设计，在保证支撑强度的前提下尽可能缩减板材用料，符合轻量化工业配件的设计思路。设计过程中充分考虑钣金加工的落料、折弯、冲孔工序顺序，所有特征都可通过常规钣金加工设备一次装夹完成多工序加工，无需额外特殊工艺处理，弯折处的让位设计避免安装时与被支撑构件产生干涉，各支撑臂的长度比例经过力学模拟校验，在常规承重工况下不会出现板材形变或弯折处开裂问题，可广泛用于工业设备内部构件支撑、轻型工装定位固定、电子设备机架辅助支撑等场景。
