车载中低音扬声器喇叭结构设计

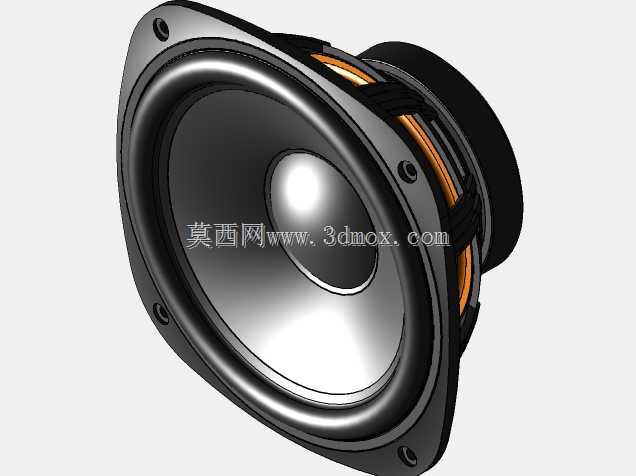

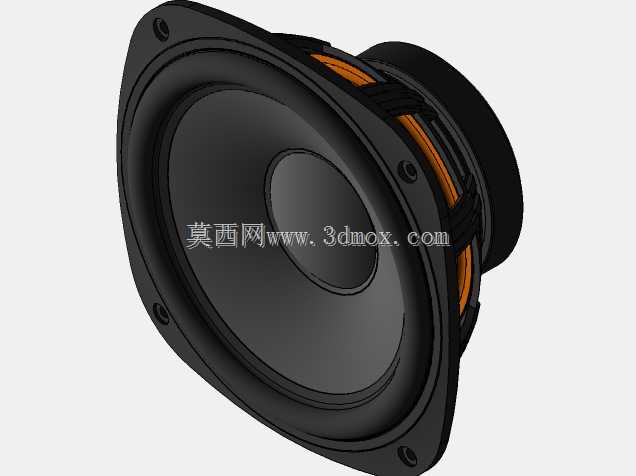

　　车载音响系统的中低频重放，长期受车门腔体、安装钢板厚度、玻璃升降机构与内饰护板空间的多重约束，这款六乘九英寸椭圆中低音单元的结构建模，正是围绕这类边界条件展开。椭圆盆架的长轴与短轴轮廓并非随意取形，长轴方向对应车门钣金横向开孔的最大延展范围，短轴方向则要避让玻璃下降行程与门锁拉杆，四个安装耳位沿盆架外缘均匀分布，耳位上的沉孔用于匹配车门预埋螺栓，装配后盆架法兰面与钣金之间需预留密封垫圈压缩量，避免声短路。

　　从实际装车场景看，这类扬声器多用于前门或后台板的全频主声道，承担人声基频、贝斯线条与鼓点冲击的重放任务。锥盆采用大折环设计，折环的弧形截面为长冲程运动预留线性位移空间，锥盆根部与音音筒衔接，音筒外壁缠绕的音圈处于磁隙工作区；磁路部分采用T铁、华司与环形磁钢叠合结构，磁钢外侧的橙色护圈既起到标识作用，也能在装配周转时减少磁钢边角磕碰。盆架后侧的弹波支撑在图中被磁路组件部分遮挡，其作用是约束音圈在磁隙内的同轴往复运动，防止大振幅下音圈擦碰磁路内壁。

　　建模过程中，盆架的冲压成型特征需要重点还原：外缘法兰的翻边用于提升整体刚性，避免大动态输出时盆架随锥盆反作用力产生共振；盆架侧壁的多道加强筋沿径向分布，在控制壁厚的同时提高抗弯模量。接线端子位于盆架后侧高位，端子座与盆架一体注塑或卡扣固定，端子朝向需避开玻璃升降器运动轨迹，线束插接后留有松弛弧度，车门反复震动时不会拉扯焊点。

　　安装边界方面，单元总深度由磁钢后端面到盆架法兰面决定，选型时需核对车门内腔在玻璃完全降下后的剩余深度，磁钢尾部与玻璃表面之间通常保留十毫米以上安全间隙；法兰面的外形轮廓要与车门开孔对位，椭圆长轴两端的弧度不能超出内饰罩盖的包容范围，罩盖内侧的加强筋与锥盆折环之间也要留出振动间隙。锥盆正面的防尘帽为半球形凸起，既保护音圈缝隙不落入铁屑灰尘，其曲面造型也能改善高频段的轴向扩散。

　　磁路后端的封闭结构兼顾了屏蔽与防护，车载环境下铁磁性碎屑容易被磁钢吸附，完整的磁路护罩可减少异物进入磁隙的概率。盆架材质若采用钢制冲压，表面需做黑化或镀层处理；若为注塑盆架，则要在材料中添加玻纤提升刚性，两种工艺在三维结构上的拔模斜度、圆角过渡都有差异，建模时按实际零件拆分，可直接用于干涉检查与安装工装设计。

　　在系统匹配层面，该单元的阻抗、谐振频率与车门腔体容积共同决定低频下限，结构设计上预留的密封面、安装孔位与出线方向，都是音响改装与整车预装阶段必须核对的硬点。完整还原锥盆、折环、弹波、音圈、磁路、盆架、端子的装配关系后，工程师可直接在整车数模中验证运动包络，模拟玻璃升降、门锁动作与扬声器振膜最大位移时的空间冲突，也能据此设计专用垫圈、转接支架与防水罩，让电声部件在车门这个非理想腔体里稳定工作。
