莫雷尔MDT29高音扬声器声学结构

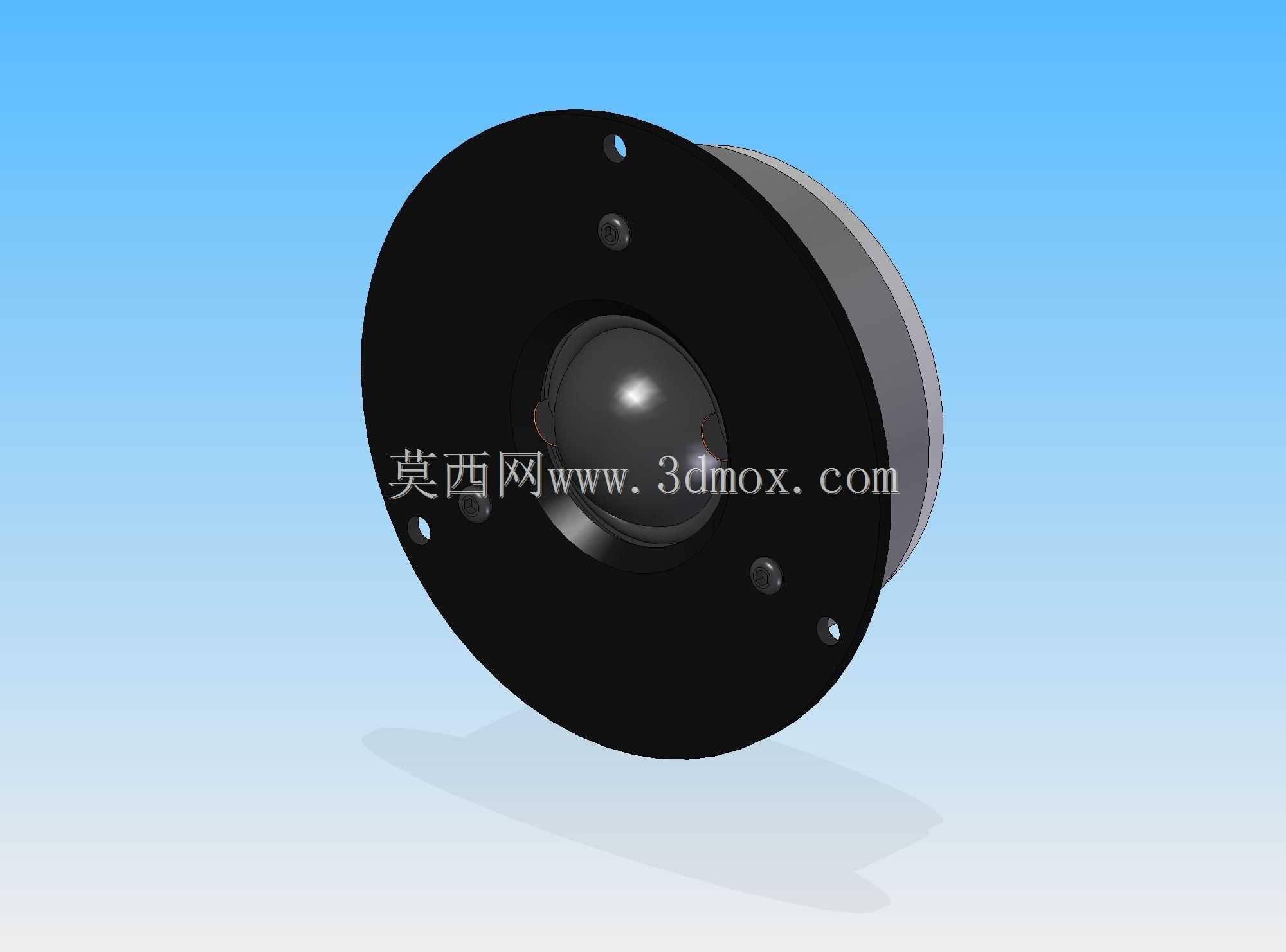

　　该结构对应一只面向高保真还音系统使用的软球顶高音单元，整体由外露圆形安装法兰、后部磁路腔体、中央球顶振膜以及周边定位孔构成。工程建模时需要同时关注前障板贴合面、振膜辐射边界和磁路后腔占用空间，因为这类单元在音箱装配中并非孤立零件，而是与箱体面板、分频器、低音单元及内部吸音材料共同决定最终频响与指向特性。

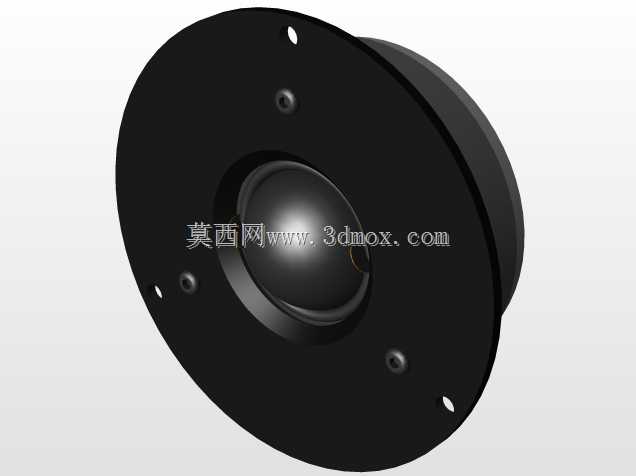

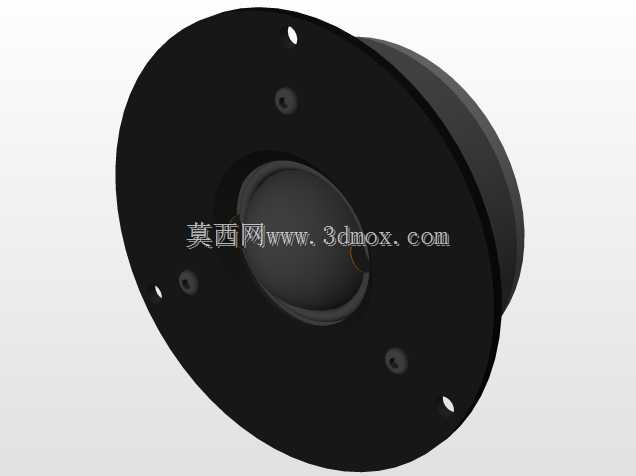

　　从实际用途看，球顶高音主要承担音乐信号中高频段的重放，覆盖人声齿音、弦乐泛音、铜管高频细节以及空间残响等信息。其振膜面积较小，中央采用平滑拱起的球顶形态，能够在较宽聆听角度下保持相对稳定的声波扩散。前部法兰盘承担安装与定位作用，盘面上分布多个通孔和沉孔，用于螺钉锁紧、定位销配合或装配避让；法兰外缘与箱体面板贴合，建模时应保留足够的压紧宽度，避免面板开孔后边缘压接不足。

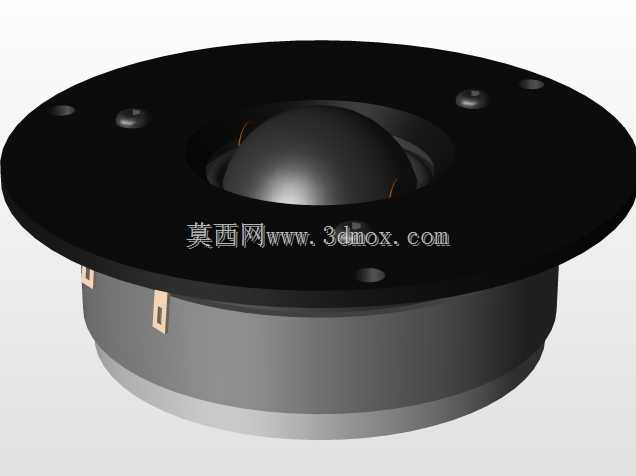

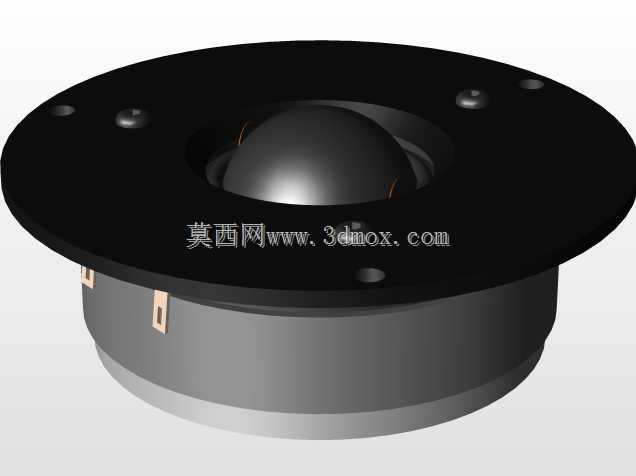

　　后部圆柱形磁路总成是单元驱动力的来源，内部通常包含磁钢、导磁极板、音圈间隙和定心支撑结构。外露模型虽然主要呈现外观装配关系，但在结构设计阶段不能只按外观体量处理：后腔直径决定箱体内部避让范围，后腔深度影响面板后方所需净空，磁路外侧与箱体内壁、分频板、接线柱之间应保留走线和散热间隙。若用于密闭箱，后腔周围可布置适量吸音材料；若用于倒相箱或多单元系统，则需确认磁路后段不会与加强筋、倒相管发生干涉。

　　安装边界方面，圆形法兰适合在木质、密度板、塑料或金属障板上开孔安装。面板开孔应略大于磁路外径而小于法兰外径，使前法兰完整压在面板表面；螺钉孔位需与实际单元样本一致，孔边到法兰外缘的距离要满足螺钉头承压面积。前表面突出障板的高度会影响高频衍射，工程上常通过圆角障板、浅波导或吸音饰面进行补偿。模型中法兰上的小孔并非随意布置，它们反映了真实单元的装配逻辑，既可能用于固定面网或装饰环，也可能作为工艺定位孔存在。

　　设计思路上，高音单元强调轻振膜、稳定悬挂和均匀磁隙。球顶振膜与悬边过渡区需要保持连续曲面，避免局部折角造成分割振动；振膜前方若设置保护环或相位结构，应保证声波出口不被遮挡。磁路外壳采用阶梯圆柱形态，既容纳磁性零件，也为后部装配提供同轴基准。整体零件以回转体为主，配合法兰盘上的阵列孔特征，适合在三维软件中通过旋转、拉伸、切除和圆周阵列完成。

　　在设备选型场景中，这类单元常见于家用书架音箱、落地式音箱、影院环绕扬声器、监听音箱以及定制安装类吸顶扬声器。结构工程师拿到此类模型后，首要工作不是渲染外观，而是把它放入整机总装，核对障板开孔、螺钉沉入、后腔间隙、接线方向和单元中心距。多音箱产品线开发时，同一高音单元可能搭配不同低音单元和箱体容积，因此法兰轮廓与后腔尺寸会直接影响平台化设计。若单元靠近箱体边缘，还要考虑后磁钢与侧板距离；若单元垂直排列，则需控制高音与中低音中心距离，以减小分频区域的相位偏差。

　　建模表达应突出同轴关系：球顶中心、法兰中心、磁路圆柱中心必须重合；安装孔围绕中心均匀分布；前后方向的贴合面要明确。用于声学结构评审时，可将模型拆分为前法兰、振膜组件、磁路外筒和后部端盖等区域，便于检查装配层次。用于加工图纸时，则需补充面板开孔直径、螺钉孔中心圆、法兰外径、总深度和前表面突出量等关键边界。该模型完整呈现了高音单元从正面安装到后部磁路避让的主要空间特征，能够为音箱面板设计、单元干涉检查和电声产品装配提供直接参考。
