莫那科SPH102方形中低音扬声器单元

　　该作品呈现的是一款方形安装法兰结构的中低音扬声器单元，整体由盆架、振膜、防尘帽、折环、磁路组件、接线端子和安装孔位等部分构成。模型重点还原了扬声器在箱体装配时需要关注的外部轮廓、安装边界和主要功能结构，适合用于音响产品结构校核、消费电子设备布置、教学演示以及电声配件选型参考。

　　从实际使用场景看，这类单元常见于桌面音箱、车载音响、小型监听箱、多媒体设备和嵌入式音频系统中。扬声器工作时，音圈在磁隙中随音频电流往复运动，带动锥盆推动空气形成声波。方形盆架相比圆形外沿，在有限箱体面板上更容易定位，四个角部安装孔能够提供稳定的压紧关系，减少单元在低频大行程下的松动风险。对于结构工程师而言，真正影响装配的不只是正面口径，还包括后方磁钢筒的直径、轴向深度、端子避让空间以及螺丝孔到边的距离。

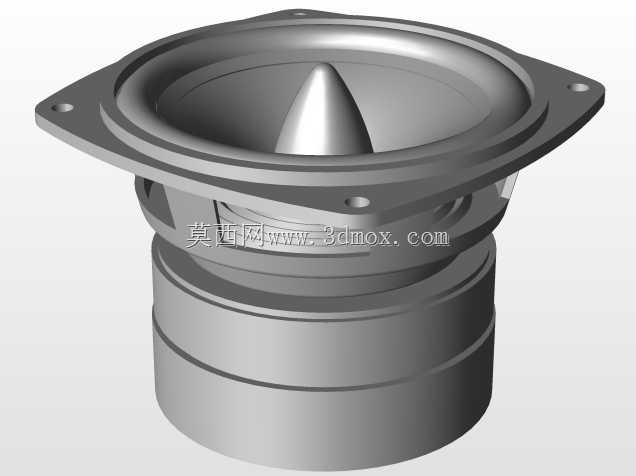

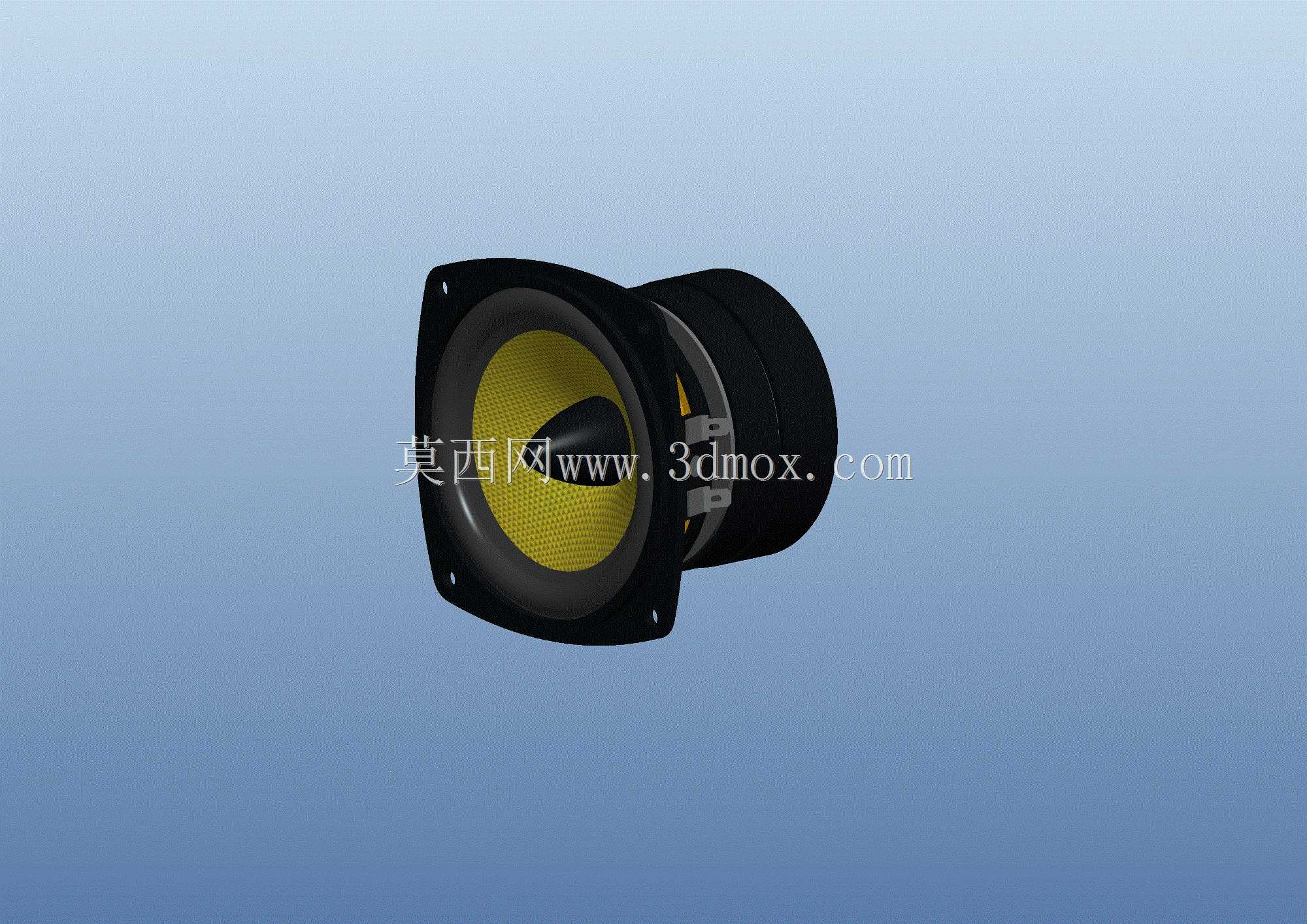

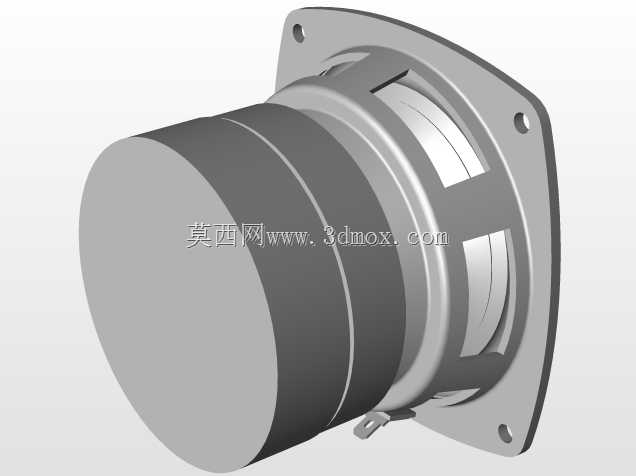

　　模型外形上，前端为带圆角的方形法兰，法兰面预留四个角部安装孔；中央锥盆采用黄色编织纹理表现，折环环绕在振膜外缘，用于提供顺性并控制活塞运动边界。振膜中心设置流线型防尘帽，既可以阻挡灰尘进入磁隙，也能对高频段的分割振动和相位表现产生影响。后部磁路为圆柱形筒体，盆架与磁路之间形成过渡连接，侧面可见端子及接线区域。该类结构在箱体内部需要预留足够深度，尤其在后腔较浅的设备中，磁钢尾部不能与背板、加强筋或线缆干涉。

　　设计思路上，扬声器单元需要在电声性能、机械强度和安装便利性之间取得平衡。盆架承担固定振膜、支撑磁路和传递安装力的作用，法兰面应与箱体面板贴合，若面板存在平面度误差，螺丝锁紧后可能造成盆架变形，进而使磁隙偏心或产生异常摩擦。建模时应保留安装孔、沉台、法兰厚度和后部筒体台阶，这些特征在工程出图和干涉检查中比表面纹理更关键。振膜与折环区域虽然主要服务于声学性能，但在外观验证中也决定了产品正面识别度。

　　安装边界方面，方形法兰适合在面板开孔后通过四角螺钉固定，开孔直径需要大于振膜有效运动区域并避开折环压边，同时小于法兰外缘，以保证密封面连续。箱体内侧应设置磁钢避让腔，后部圆柱的最大外径决定了开孔周边加强筋的最小距离；接线端子朝向需要在装配前确定，避免端子顶住箱体壁或被线材拉扯。若采用多单元阵列布局，还应考虑相邻扬声器中心距、磁钢后部散热空间以及前障板宽度对声学衍射的影响。

　　在三维建模处理上，该类零件适合拆分为盆架、振膜、折环、防尘帽、磁钢后盖、端子和紧固件等实体，便于分别赋予材料并进行剖面展示。外观面可保留编织盆纹理和黑色金属盆架质感，结构面则应关注圆角、壁厚和安装孔位置。对于设备选型人员，该模型可用于检查扬声器与外壳、网罩、密封垫和内部线束的空间关系；对于结构设计人员，它能够直观表达方形单元从正面法兰到后部磁路的完整占用范围，使箱体设计在装配阶段减少返工。

　　扬声器虽然属于电声器件，但其安装逻辑具有明显的机械结构特征：法兰承担定位，螺钉提供夹紧，折环和振膜形成运动部件，磁路筒体决定后方包络。将这些关系在三维环境中完整表达后，可以在开模或加工箱体前提前发现孔位偏置、深度不足、端子干涉和密封面不连续等问题，从而让音频设备的结构布置更加稳妥。
