莫雷尔CAT378车载扬声器声学单元

　　车载扬声器作为汽车座舱声学系统的核心换能部件，其结构设计直接决定整车音响的频响表现、安装适配性与长期工况可靠性，这款莫雷尔CAT378扬声器的三维结构完整还原了量产车用同轴/中低音单元的全部工程细节，可直接用于汽车音响改装方案校核、整车座舱声学布置、电声产品结构逆向参考等场景。

　　从实际装车用途来看，这类扬声器主要部署在汽车车门内饰板、后备箱侧围、仪表台预留声学腔位中，负责将车载主机输出的音频电信号转换为可传播的机械声波，覆盖中低频到全频段的声音重放，既可以作为两分频系统的中低音主单元，也可在同轴布局下承担全频发声任务，满足车载环境下的音乐重放、语音播报、警示音输出等功能需求。

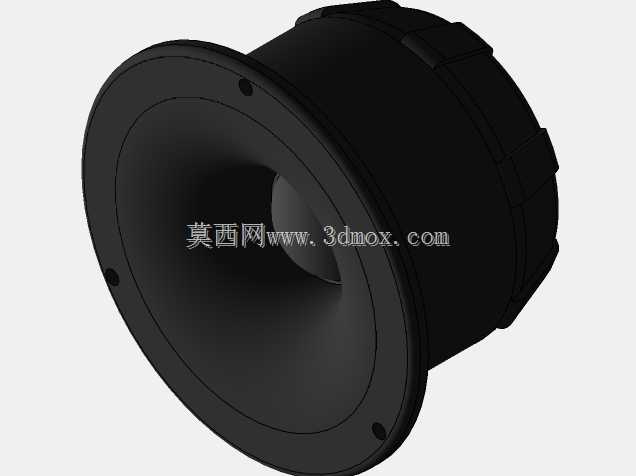

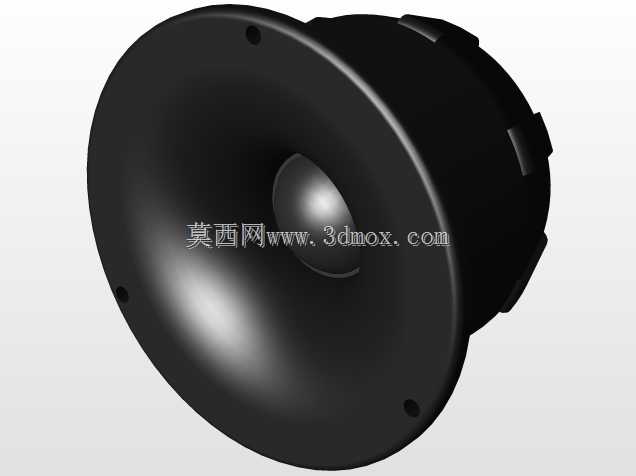

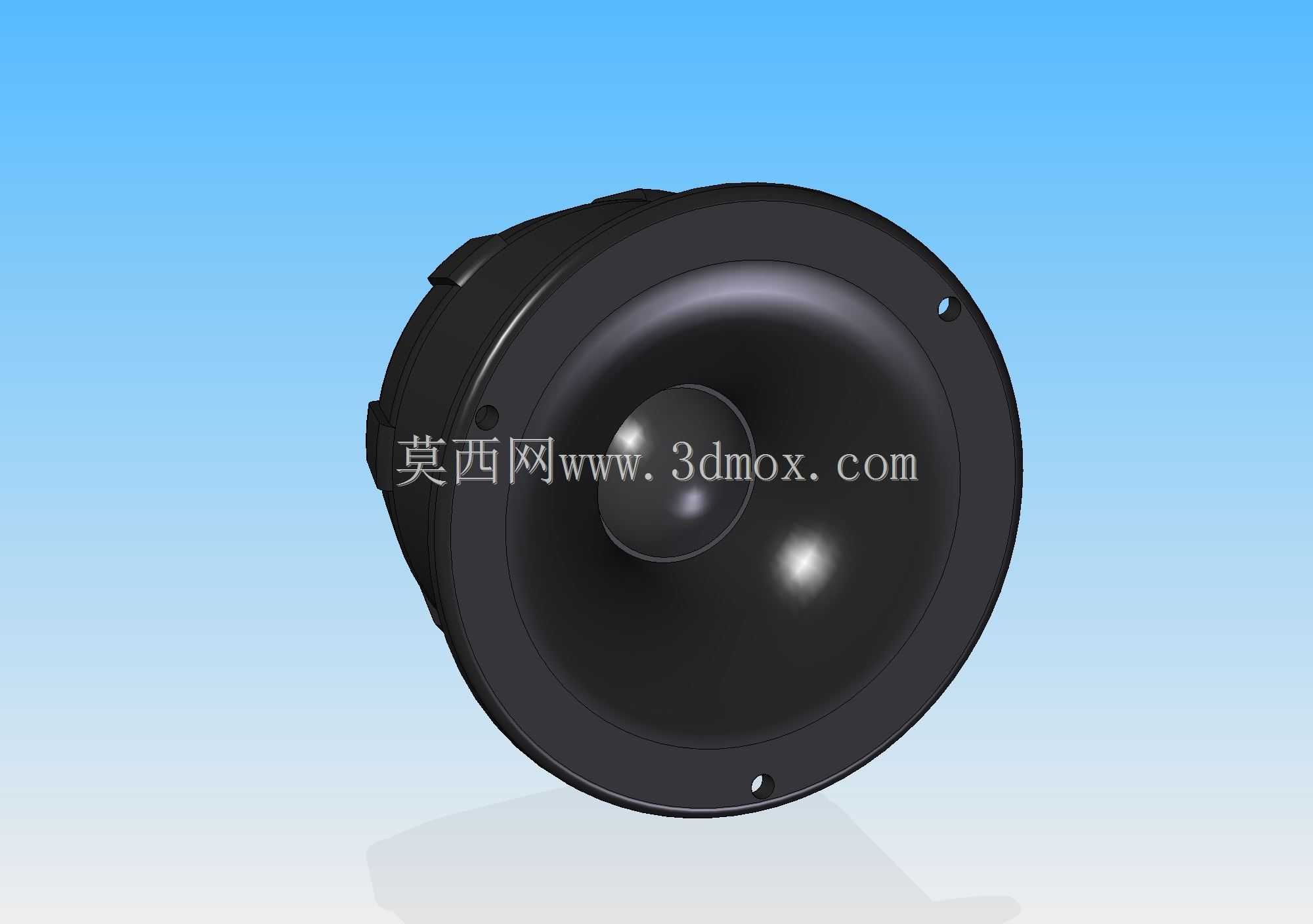

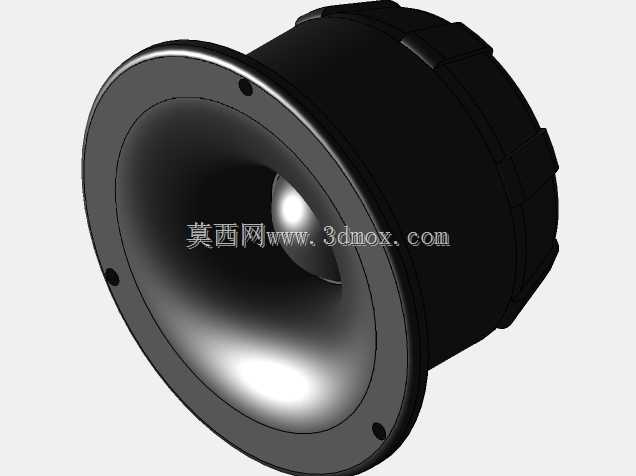

　　结构设计层面，该单元采用经典的锥盆动圈式架构：正面可见大弧度黑色纸质/复合材质振膜，振膜中心设置半球形防尘帽，既可以阻挡灰尘、水汽进入磁路间隙，又能优化振膜中部的高频分割振动特性；振膜外围通过环形折环与盆架柔性连接，折环采用耐老化的橡胶/发泡材质，提供振膜往复运动的线性回复力，同时抑制大振幅下的盆形分割失真。盆架为高强度注塑/压铸金属一体结构，外缘均匀分布安装通孔，用于穿入固定螺栓将扬声器锁紧在车门钣金的安装位上，盆架侧面预留的卡扣与定位凸台，可匹配不同车型内饰板的装配限位，避免装车后出现共振异响。

　　背部磁路系统采用外置磁钢结构，厚重的T铁与华司包裹永磁体，形成均匀的环形磁隙，音圈置于磁隙当中，音频电流流过音圈时产生交变磁场，与永磁体磁场相互作用带动振膜同步振动发声；磁路外围的屏蔽与密封结构，既可以减少磁泄漏对车内电子设备的干扰，也能阻挡车门外的雨水、灰尘渗入磁隙造成卡涩。

　　安装边界方面，该单元为标准车用圆形扬声器规格，法兰安装面的外径、安装孔孔距、背部磁缸的凸出高度都严格对应车载通用改装尺寸，建模时完整保留了所有装配特征：正面法兰面的密封胶条安装槽、背部接线端子的插接位、盆架上的排气泄压孔都没有做简化处理。在整车布置阶段，工程师可以直接将该模型导入座舱装配体，校核扬声器背部与车门玻璃升降器、防撞梁、线束的运动间隙，确认振膜前方到内饰格栅的声学通道距离，避免出现安装干涉、声波被内饰件遮挡衰减的问题；在电声产品开发场景中，结构工程师可以参考该模型的盆架筋位布局、磁路堆叠尺寸、折环压缩量参数，优化自研扬声器的结构刚性，减少大音量下盆架自身形变带来的失真，同时匹配车载恶劣工况：车门内常年存在温差变化、湿度波动、行车振动，该结构的所有壁厚、卡扣强度、连接位冗余量都经过量产验证，能承受-40℃到85℃的工作温度范围，长期振动下不会出现振膜脱胶、磁体移位、安装孔开裂等失效问题。

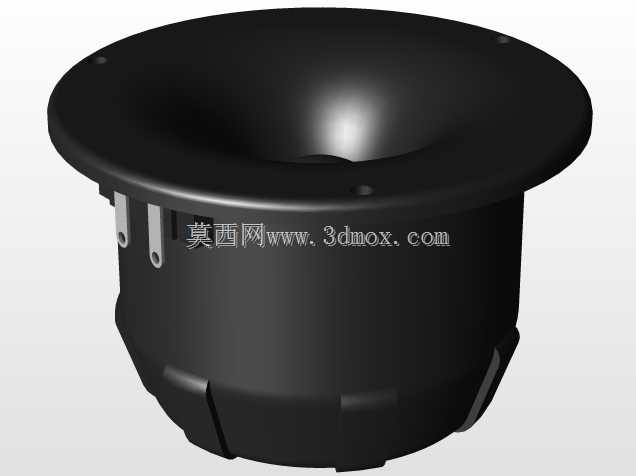

　　建模过程中对振膜的曲面弧度、折环的半圆截面、防尘帽的球面曲率都做了连续曲面还原，没有出现生硬的拼接棱角，这些曲面参数直接关系到扬声器的频响曲线平顺度，锥盆的曲率设计可以让振膜在不同频率下的振动分割更均匀，减少频响峰谷；盆架上的镂空开窗既减轻了整机重量，又能让振膜背部的向后辐射声波顺利泄放到车门腔体中，利用车门空腔作为声学扩展腔提升低频表现。接线端位设置在盆架侧后方，适配车用线束插头的直插走向，避免装车后线束被挤压破损，整个单元的重心集中在磁路一侧，安装后重心靠近钣金固定面，行车振动下的摆幅更小，异响风险更低。
