FountekFW146全频扬声器喇叭结构

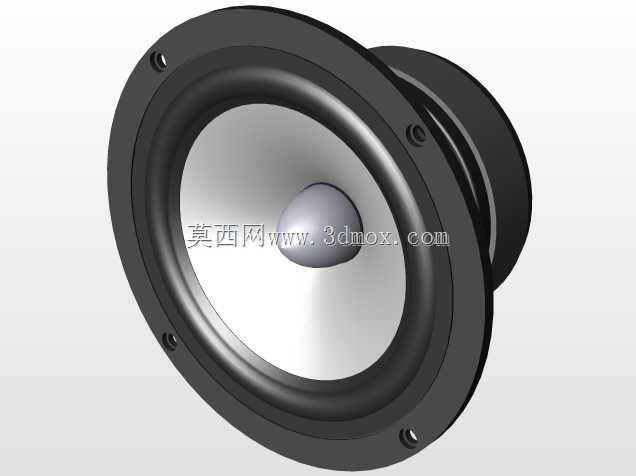

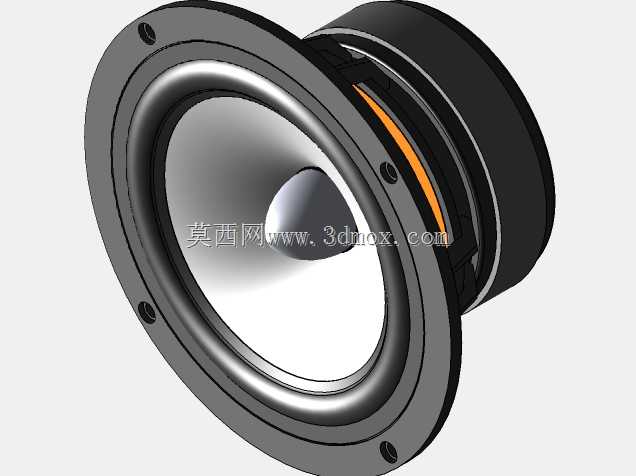

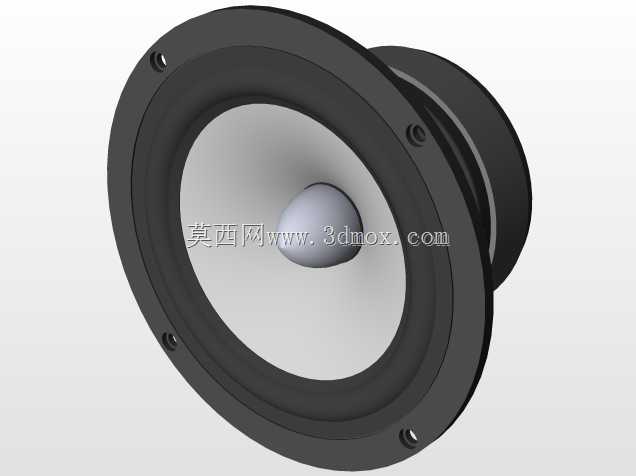

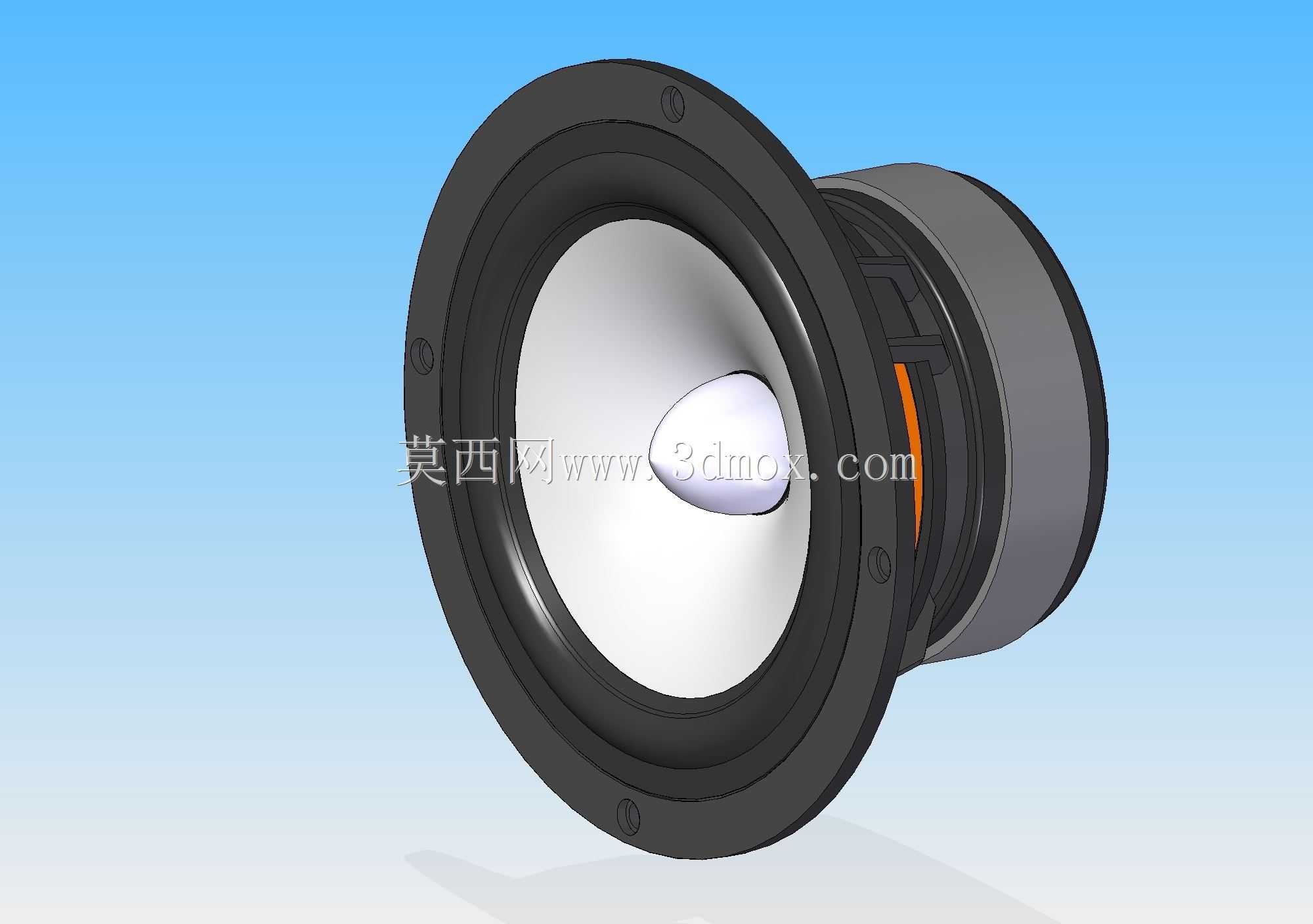

　　该三维结构对应一款圆形全频扬声器单元，主要面向桌面监听音箱、小型书架箱、嵌入式音响面板、车载补声系统以及工业提示音终端等场景。在整机开发中，这类单元通常承担中低频到中高频的连续重放任务，既可作为小容积密闭箱或倒相箱的主发声部件，也可在多分频系统中作为中频衔接单元使用。模型完整呈现了振膜、折环、盆架、定心支片、磁路组件、接线端和安装法兰等关键部位，能够直接用于箱体干涉检查、前面板开孔校核、声学腔体布置以及装配关系评审。

　　从实际用途看，扬声器并不是孤立零件，它需要与箱体、密封圈、紧固螺钉、吸音材料和分频电路共同工作。前面板开孔时，必须同时考虑盆架外圆、折环运动边界和螺钉孔分布；若开孔过小，折环在大冲程下可能与面板边缘摩擦，产生异常噪声；若开孔过大，则会削弱安装面支撑，并可能造成声短路。模型中较宽的圆形法兰给出了明确的贴合面，设计箱体时可在法兰与面板之间加入薄垫圈，以减少安装不平引起的盆架变形，并改善前室密封。

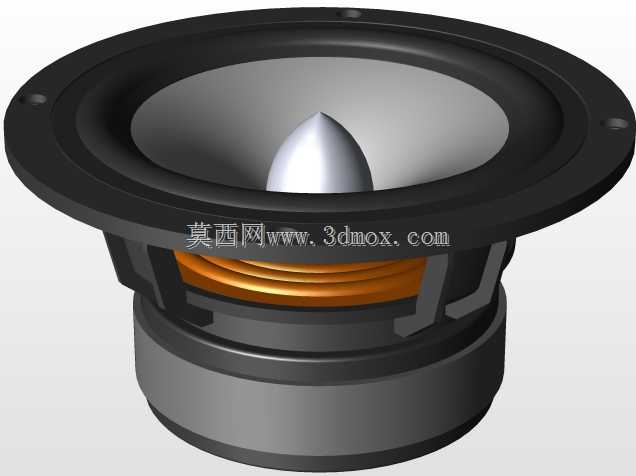

　　功能特性方面，该单元采用典型动圈式电声转换结构。音频电流通过音圈后，在磁隙磁场中产生轴向力，带动音圈骨架与锥盆往复运动，折环和定心支片共同提供径向定位与回复力。锥盆表面形成较大的辐射面积，能够推动空气产生声波；后部磁路总成则承担磁通集中与散热支撑作用。外露的磁钢和导磁件外径明显大于安装颈口，在箱体内部布置时需要预留径向空间，尤其在窄箱体或多单元并列布局中，不能只按正面法兰尺寸估算后部占位。

　　建模思路上，外观回转件占比较高，但不能简单用单一旋转特征处理全部结构。盆架上的安装孔、加强筋、台阶面和让位槽均体现冲压或注塑支架的工艺特征；折环为薄壁柔性件，截面呈连续弧形，建模时应保留其波状轮廓，以便在装配中判断极限振动空间；磁路部分由多层同轴圆柱和过渡台阶组成，需注意前后端面与盆架、弹波、音圈之间的轴向关系。接线区域虽然在视图中占比不大，却会影响箱体背板走线和端子插拔方向，结构评审时应把线材最小弯曲半径一并纳入检查。

　　外形与安装边界可按同轴圆形单元理解。正面最大轮廓由法兰盘决定，法兰上均布有螺钉通孔，用于从前面或背面固定；有效振膜直径小于法兰外径，折环外圈与盆架之间形成连续过渡。后部磁缸沿轴线向后延伸，其直径和长度决定了箱体净深需求。进行面板设计时，建议以模型法兰面作为安装基准，建立前面板贴合面、螺钉孔中心圆、单元中心线和后部磁体包络体；在三维装配中再加入螺钉头、焊片或引线空间，能够提前发现磁缸触碰加强筋、端子顶住箱壁、线材被压在法兰下方等常见问题。

　　在工程应用中，该模型还适合用于声学产品的方案演示和结构教学。通过剖切或透明显示，可以清楚看到锥盆、音圈、弹波与磁路的相对位置，帮助结构工程师理解扬声器为什么既要保证轴向运动自由，又要限制横向偏心。对于箱体设计人员，模型的价值不在于提供单一零件尺寸，而在于把正面安装、后部避让、密封贴合和接线维护四个约束同时表达出来，使扬声器选型从平面参数核对转为完整的三维空间校核。
