代顿RS52高音驱动扬声器单元结构

项目分类:通讯工具类 发布时间:2022-05-13 ID:626293
  • 代顿RS52高音驱动扬声器单元结构
  • 代顿RS52高音驱动扬声器单元结构
  • 代顿RS52高音驱动扬声器单元结构
  • 代顿RS52高音驱动扬声器单元结构
  • 代顿RS52高音驱动扬声器单元结构
  • 代顿RS52高音驱动扬声器单元结构

  该结构对应一款带圆形法兰安装面的压缩式高音驱动单元,常见于专业音箱、线阵列模块、舞台返听、固定安装扩声以及小型号筒系统中。模型把前端安装法兰、中央相位结构、后端磁路外壳和散热筋条完整表达出来,适合在箱体布局、号筒转接、支架干涉检查和声学组件装配时作为空间参照。实际使用时,这类单元并不直接承担全频重放,而是通过号筒或波导加载,负责高频段辐射;前端法兰用于与号筒喉口、面板或箱体隔板对齐,后端圆柱及筋条区域则需要预留磁路、散热和接线空间。

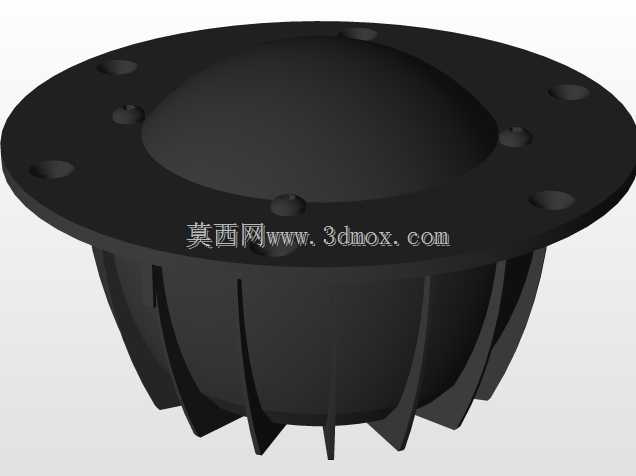

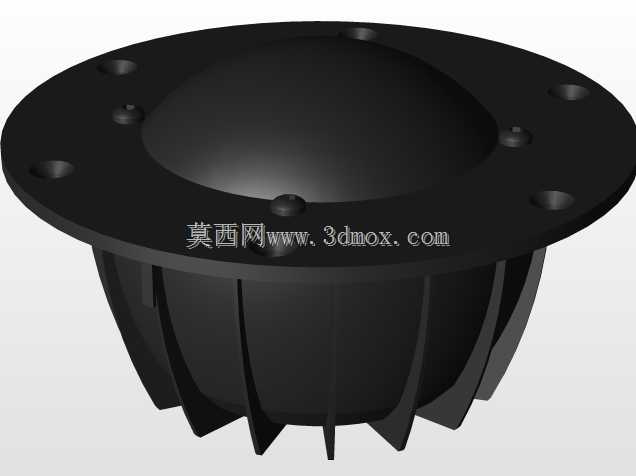

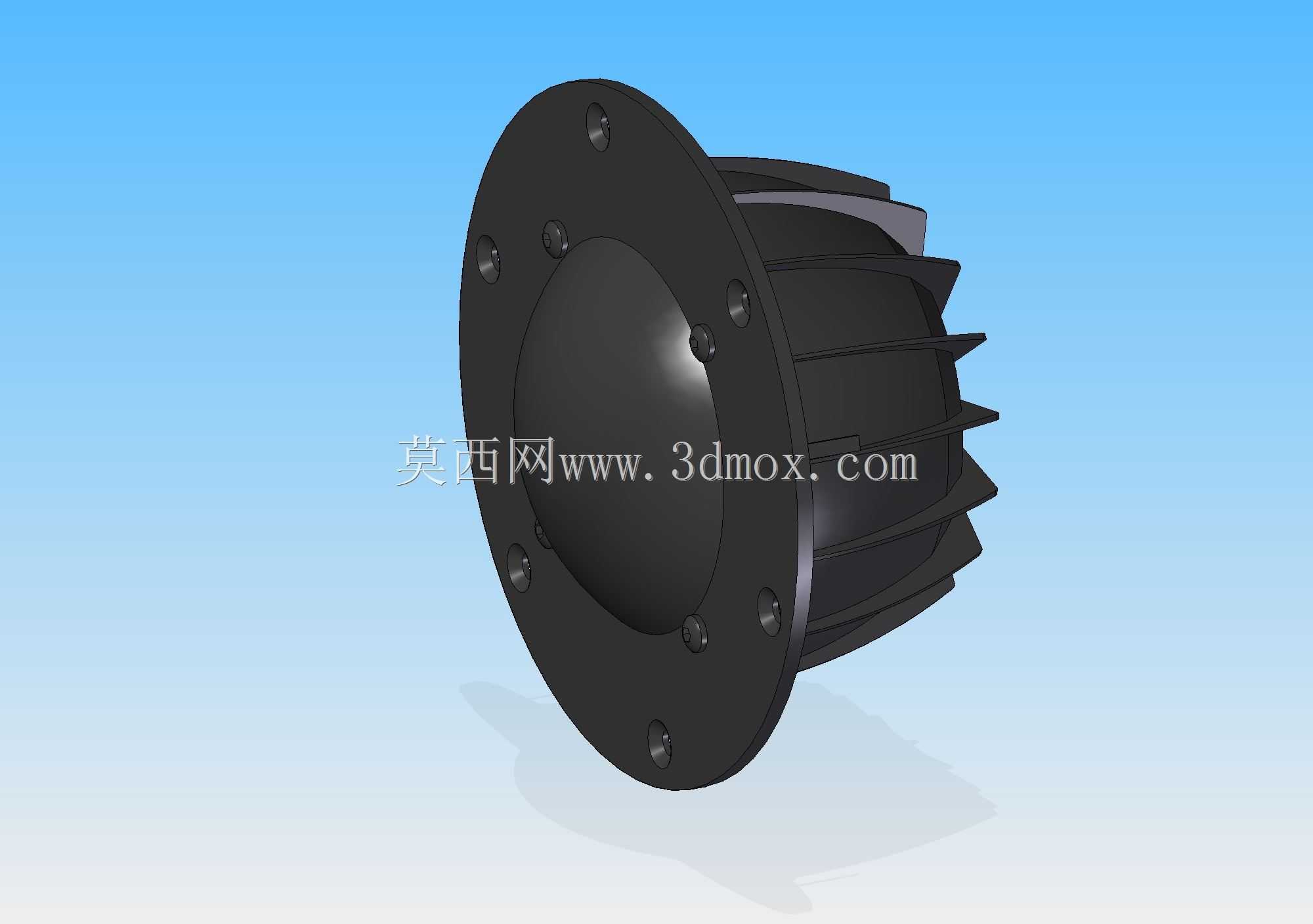

  从外形边界看,最显眼的是大直径圆形法兰盘。法兰沿周向布置多个安装孔,孔位围绕中心均布,能够提供稳定的压紧面,也便于在不同面板厚度上采用螺钉固定。建模时法兰厚度、孔边距和外圆轮廓需要重点控制,因为这些尺寸直接决定面板开孔、沉头空间和密封面宽度。中央凸起的圆形区域对应相位塞或喉口耦合位置,其曲面过渡不能只按外观处理,装配上要与号筒入口保持同轴;若偏心,轻则高频指向性偏移,重则在喉口处产生不必要的反射和间隙。

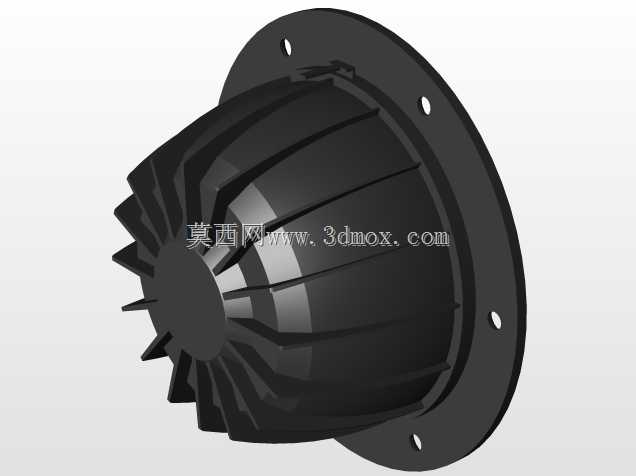

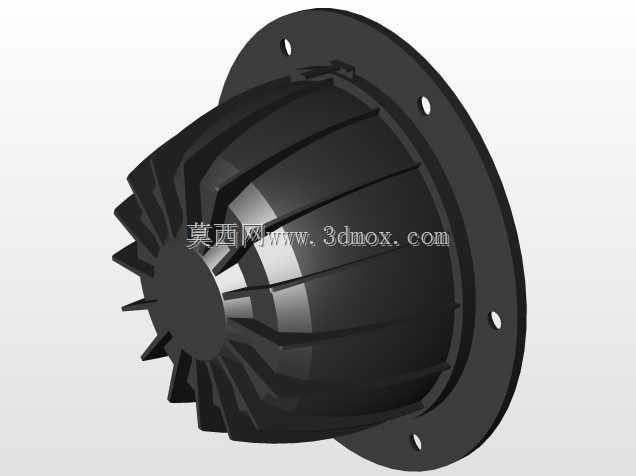

  后端部分采用近似圆柱的磁路/壳体外形,并在外周设置多道轴向筋条。筋条在视觉上增强了零件层次,但工程意义不止于此:一方面增加壳体刚度,降低薄壁区域在振动下的变形;另一方面扩大与空气接触的外表面积,有利于大功率工作时散热。布置筋条时要注意其外伸高度不能超过整机允许的包络,尤其在多单元密集排列的线声源箱体中,相邻驱动头之间往往间隙很小,筋条倒角和端部过渡会影响装配顺序。后端轮廓还应避开箱体加强筋、接线板、分频器和线缆弯折半径,不能只按单体外观摆放。

  安装思路上,法兰面是主要定位基准。设计箱体面板时,先以单元轴线为基准确定中心孔和螺钉孔分布,再校核法兰背面与面板之间的贴合状态。若面板较薄,应在背面增加补强圈或局部加厚,避免螺钉锁紧后面板变形;若采用号筒转接,则需保证喉口对接面平整,必要时加入薄密封垫,防止漏气产生异常噪声。螺钉长度要结合面板厚度、垫片和螺母厚度计算,过短会压不紧,过长则可能顶入后端结构或损伤单元。接线方向也应在三维布局阶段确定,使线缆从后端侧面或下方自然引出,避免在法兰压紧区域走线。

  在设备用途方面,这类高音驱动头多用于对语言清晰度、远场投射和高频细节有要求的扩声场景。箱体设计人员通常会把它与中低音单元组合,通过分频网络划分频段。三维模型在其中的价值,是帮助工程师提前确认单元前后深度、法兰外径、安装孔位和散热空间,而不是等到样机阶段才发现号筒装不上、磁路碰加强筋或接线端子没有操作空间。对于逆向建模和产品展示,模型还可用于爆炸视图、装配示意和面板开孔图输出。

  结构建模时可按前后两个功能区域拆分:前端法兰与喉口耦合部分强调同轴和孔位准确,曲面回转特征适合用旋转方式建立;法兰上的孔采用圆周阵列,孔口倒角按实际螺钉头或垫圈状态补充。后端壳体与散热筋可先建立主体回转轮廓,再以轴向拉伸或阵列方式生成筋片,筋片根部添加圆角,以减少应力集中并贴近铸件或注塑件的工艺形态。中央半球形相位结构表面连续,建模时应保持母线光滑,避免出现折面导致渲染和后续加工参考失真。

  装配校核还需要关注单元朝向。法兰轴线通常就是声轴方向,面板开孔应与该轴线垂直;若箱体采用倾斜挡板或波导指向角设计,应在总装中以声轴目标角度调整整个组件,而不是错误地旋转后端壳体。多单元并排时,法兰外圆之间的最小间隙、后端筋条之间的干涉、接线插头插拔距离都要逐一检查。对于密闭箱或号筒加载结构,法兰贴合面的连续性很关键,任何大面积缺口都可能改变腔体气密性。

  整体来看,该模型抓住了压缩高音单元的典型工程特征:前端均布孔法兰负责精确定位与安装,中央圆形相位区域负责高频耦合,后端带筋壳体容纳磁路并提供散热,轴向轮廓决定箱体内部深度。把这些结构关系在三维环境中表达清楚,能够为音箱面板设计、号筒匹配、安装紧固件选型和整机空间布置提供直接依据。
