代顿RS28AS高音扬声器声学结构

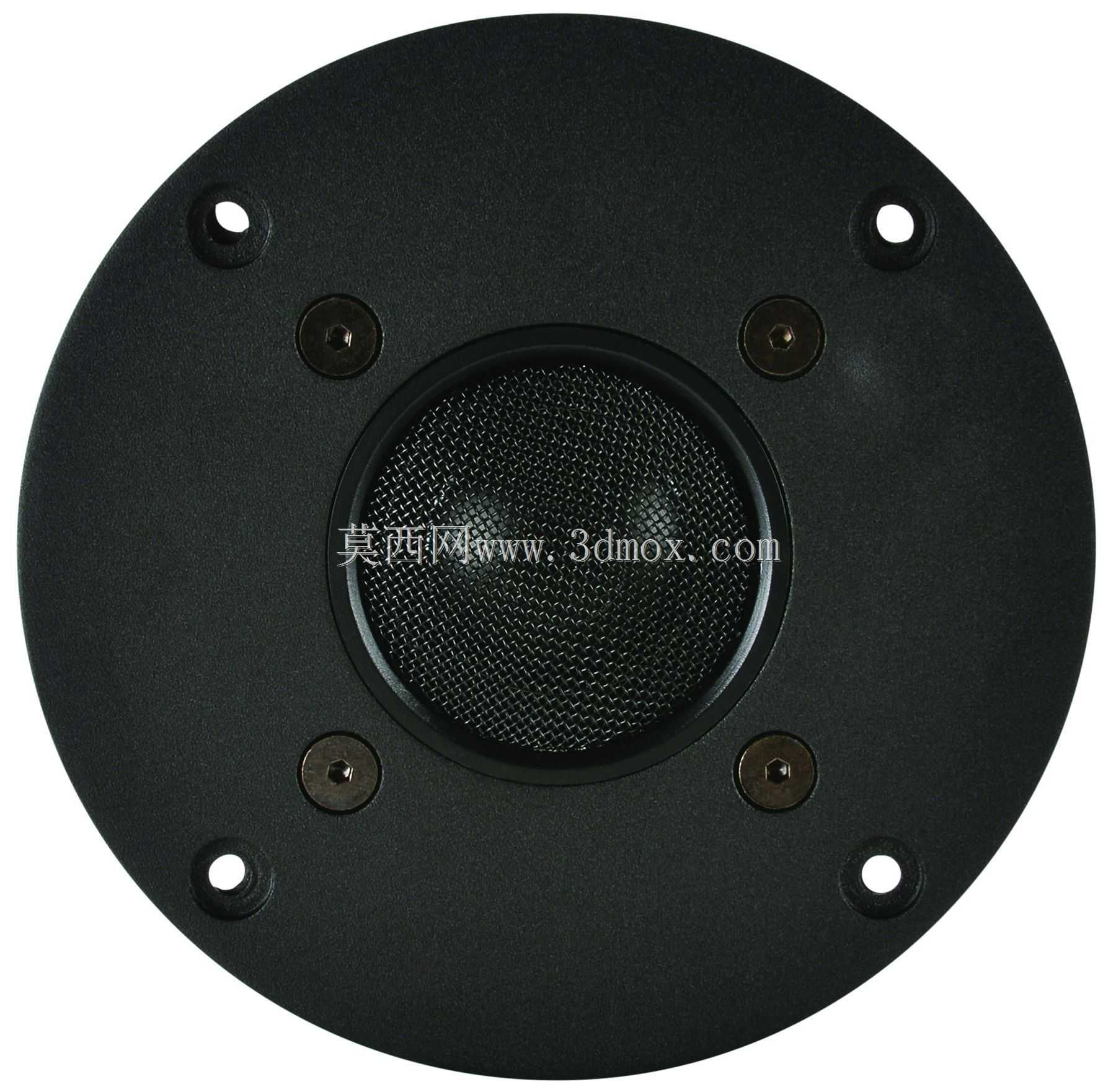

　　该结构对应一只面向高保真音箱与小型监听系统使用的球顶高音单元，整体以圆形安装面板、中央球顶振膜、环形压边、防护网纹和多点固定孔为主要几何特征。建模时需要把声学外观、装配边界和箱体开孔关系同时表达清楚，不能只做一个外观圆盘。面板外缘采用连续圆形轮廓，适合嵌入前面板或安装在定制障板上；周边布置的沉孔用于螺钉固定，孔位深度和倒角要与实际紧固件匹配，避免装配时螺钉头凸出或压伤面板。中央区域是高音单元的核心发声部分，球顶振膜呈浅弧面凸起，外圈由环形悬边和定位压圈约束。网纹防护面覆盖在振膜前方，细密网格既保留视觉层次，也提示实物中对脆弱振膜的防护作用。结构设计上，面板与振膜同轴布置，四个小固定件围绕中心对称分布，使压合力均匀传递到单元框架，

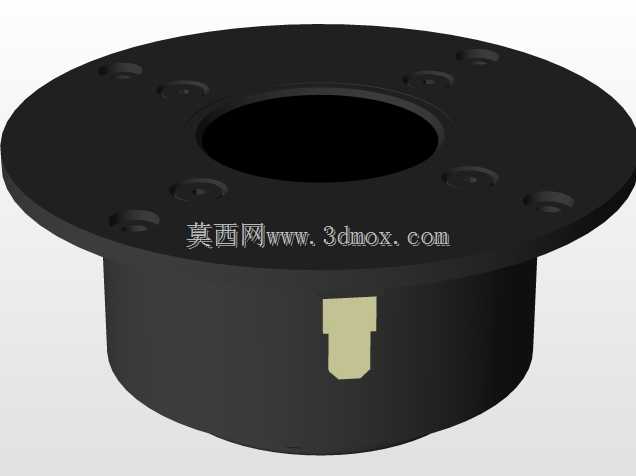

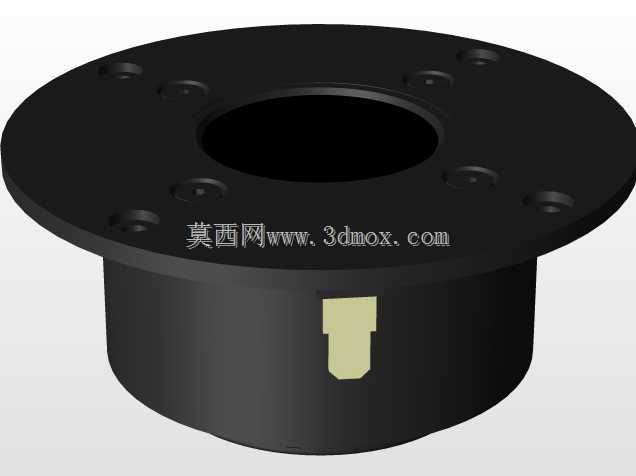

　　降低局部翘曲风险。外圈大孔承担箱体安装，内圈小件承担声学组件定位，两类孔位的功能层级在模型中应通过孔径、沉台和位置关系区分。实际应用中，这类高音单元常与中低音单元组成二分频或多分频系统，安装在书架箱、落地箱、影院环绕箱或桌面监听设备中。前面板开孔直径、单元厚度、螺钉孔分布和后腔避让空间直接决定箱体加工尺寸。若用于木质障板，面板沉孔需要考虑螺钉压紧后的密封；若用于金属或塑料面板，则要关注安装面平面度，防止圆盘受力后变形影响振膜间隙。建模过程中，圆形面板可通过旋转或拉伸建立基础实体，再对安装孔进行阵列切除。中央球顶不宜简单用平面贴图代替，应使用曲面旋转形成连续弧面，以反映振膜在高频辐射时的几何形态。环形压边和网罩需要分层处理，

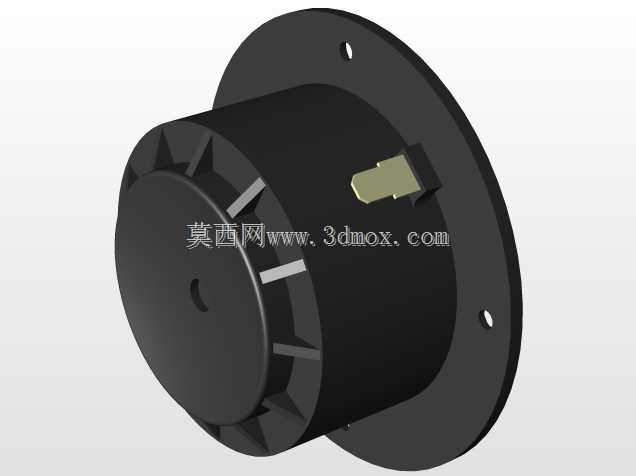

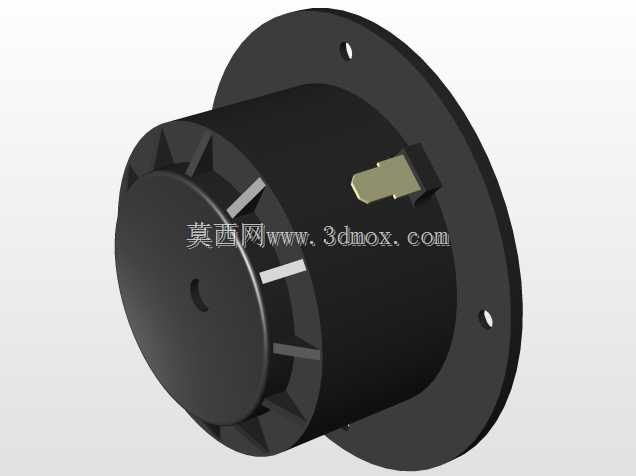

　　网格可按细密纹理表现，也可在轻量化模型中用凹凸纹理替代实体编织，以兼顾视觉效果与数据量。螺钉孔周围的沉台、圆角和黑色哑光表面应保留细节，因为这些特征在工程出图、装配干涉检查和渲染展示中都有实际意义。从声学装配角度看，高音单元安装面与箱体表面的贴合十分关键。面板底部需要保持平整，螺钉锁紧后不能使框架产生内应力；中央振膜区域不得与网罩、压圈或箱体开孔发生接触。开孔边界应给振膜和悬边留出足够径向间隙，前表面还要避免尖锐边缘造成衍射。若产品用于分频器布局校核，还需在单元后方预留磁路和接线空间，虽然外观模型重点在前部，但安装厚度和后方轮廓仍会影响箱体内腔设计。外形表达上，黑色面板与金属质感小孔形成对比，中央网纹区域具有明显的声学识别度。

　　渲染时可通过哑光材质表现面板，通过细微高光表现螺钉和压圈，通过深色半透明或细密网格表现防护面。结构审阅时应重点检查同轴关系、孔位阵列角度、沉孔深度、球顶曲率连续性以及各层零件之间是否存在重叠。对于音箱开发人员，该模型可用于前面板开孔校核、安装螺钉布局确认、单元外观方案评审和整机装配演示；对于三维建模学习者，它适合练习旋转曲面、圆周阵列、沉孔切除、细节纹理和装配层次表达。整个作品的价值不在于复杂机构运动，而在于把消费类声学元件中常见的安装边界、外观曲面和细小固定特征完整还原，使结构设计者能够在箱体设计阶段直接判断单元嵌入方式、孔位加工位置和外观协调关系。
