带24V电机双轴齿轮传动减速箱

　　这套集成24V WDE-3驱动电机的双轴齿轮传动箱体，在小型自动化执行端、便携动力机具、工位辅助驱动单元里有着很典型的适配场景。日常做产线改造时，经常会遇到安装空间局促、需要单动力源分出两路输出扭矩的工况，比如小型翻转工位的双侧同步驱动、便携打磨/夹持机具的动力输入端、轻型回转工作台的动力模组，这类场景既不能选用大体积的工业减速机组，又要保证两路输出的传动相位匹配，双轴共箱的结构就刚好解决了分立传动带来的同轴度误差、装配累积偏差问题。

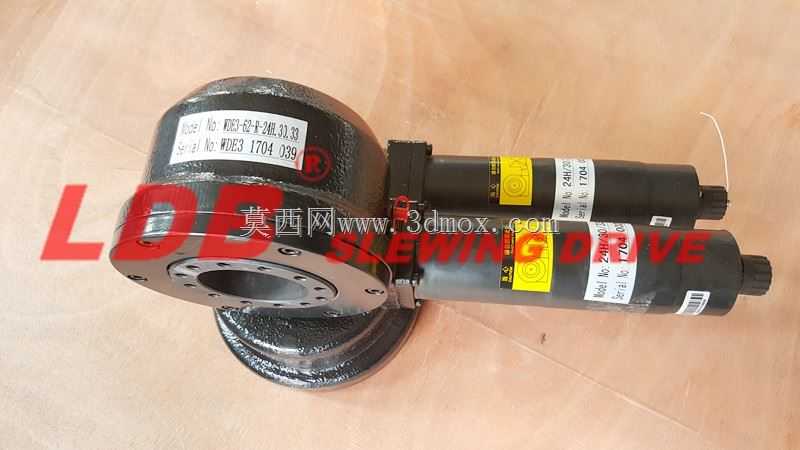

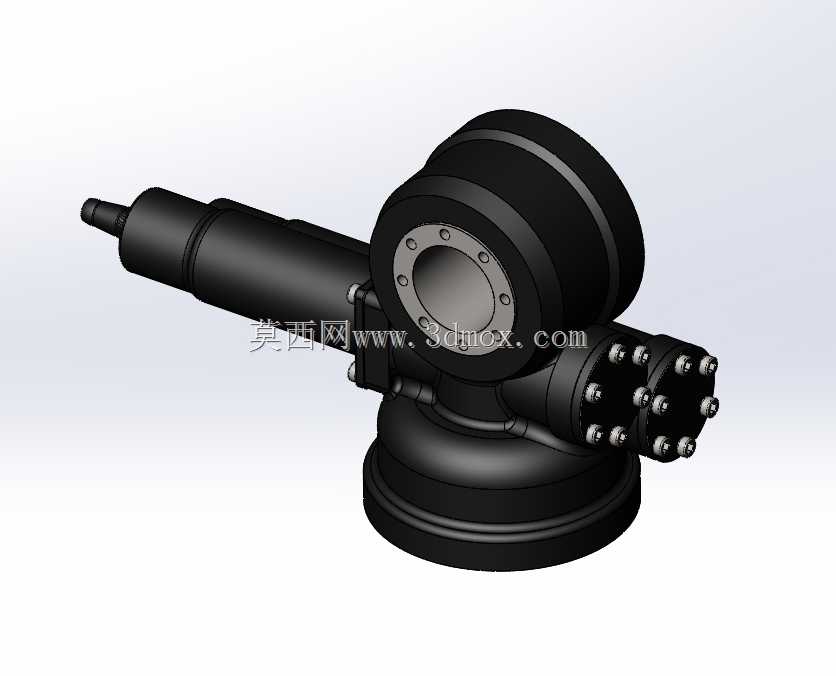

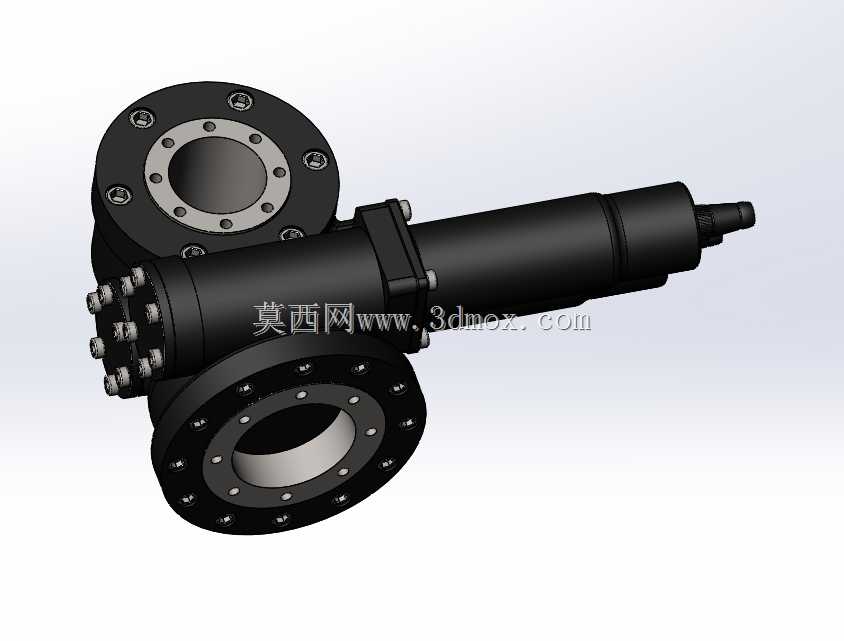

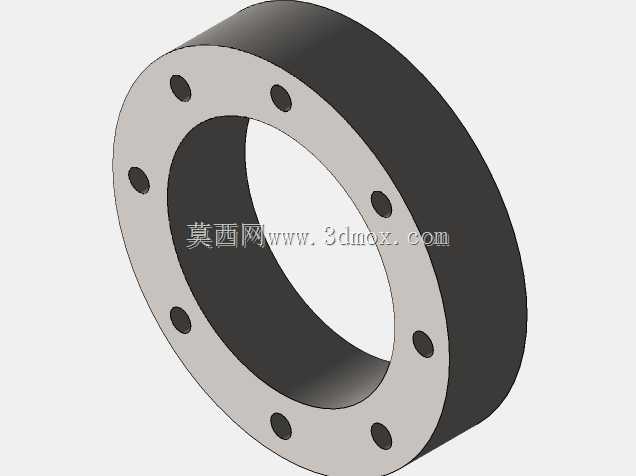

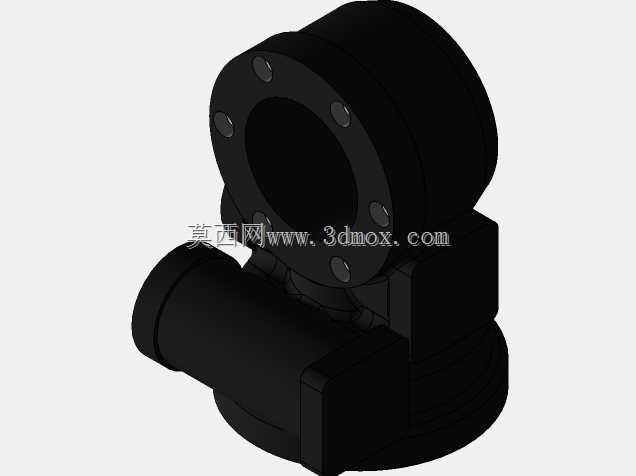

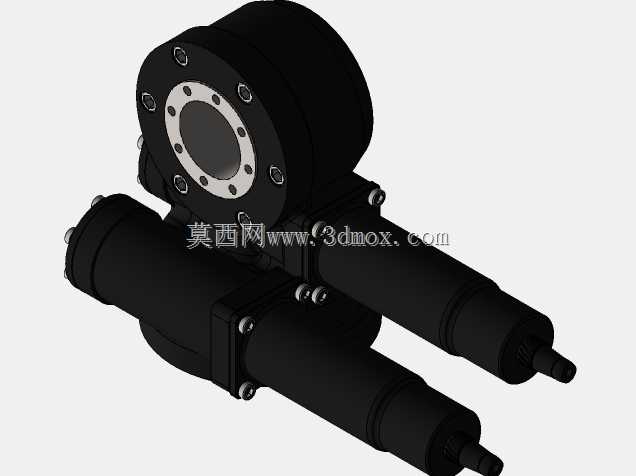

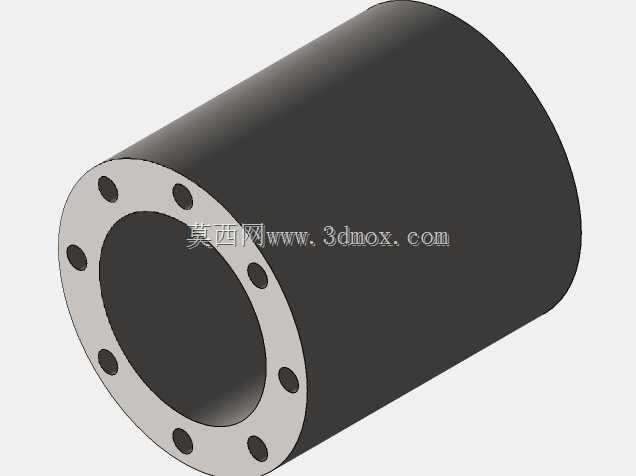

　　从结构布局来看，整套模组把驱动电机、齿轮传动腔、输出安装法兰整合为一体：左侧延伸的圆柱段是电机的主体容纳腔，内置24V直流驱动单元，动力从电机轴输入到中部的齿轮腔体内；中部大直径的环形法兰端是主输出侧，端面上均布的安装螺孔可以直接对接负载转盘、执行臂或者工作头，法兰内孔预留了轴系穿装或者定位止口的空间，保证负载和输出轴的同轴度。齿轮腔下方设置了圆盘形安装基座，基座的台阶面可以直接落在设备安装面板上，周边预留锁固点位，不需要额外做复杂的转接支架就能完成整机固定；腔体右侧分出的第二路输出端，端面上密集布置了多组紧固螺栓，用来封装侧端盖、固定第二输出轴的轴承组件，这一路输出可以外接同步连杆、辅助驱动轴，实现单电机同时带动两个执行动作，省去了第二套动力单元的成本和安装空间。

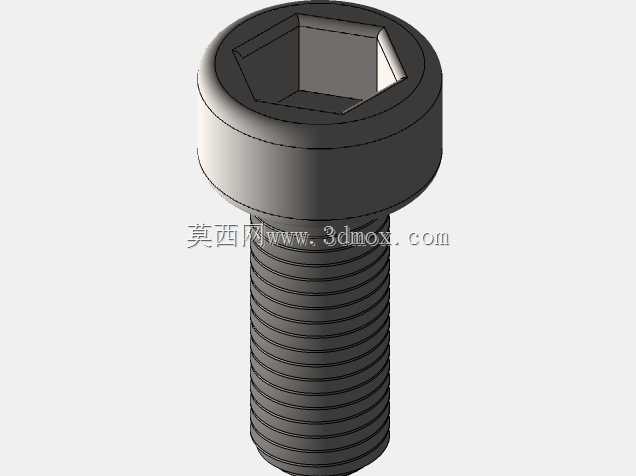

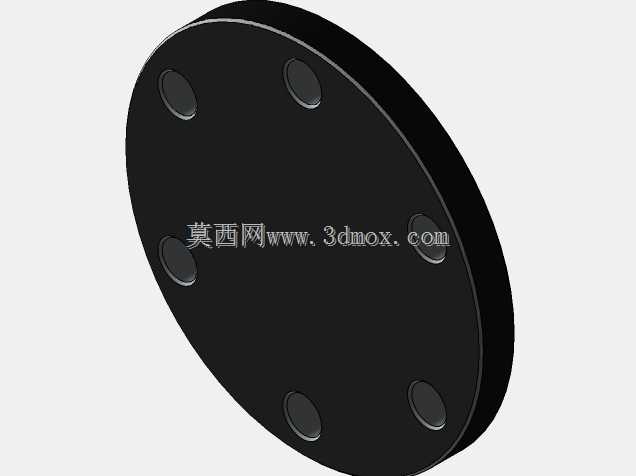

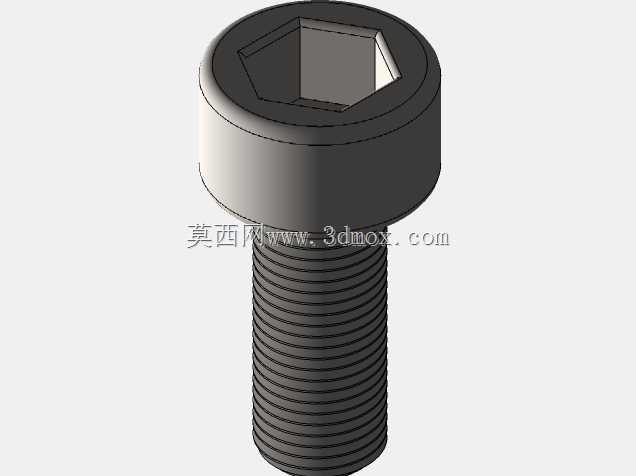

　　设计这套结构的时候，首先要平衡的是箱体刚性和整体重量：因为是配套低压直流电机的小型传动单元，整机不能做得过于厚重，所以壳体采用回转体为主的造型，把齿轮啮合的受力区域用加厚的环形壁包裹，而电机容纳段做等直径的圆柱薄壁，既满足齿轮传动时的支撑刚度，避免轴系受载变形导致轮齿偏磨，又尽可能控制整体重量，适配便携设备或者轻型工位的载重限制。安装边界上，底部圆盘基座的外径是整机落地的最大轮廓尺寸，布置安装位时要在基座周边留出扳手空间来拧固安装螺栓；中部主输出法兰的端面要和负载安装面保证平行，法兰上的螺孔位置要和负载的对接孔位一一匹配，安装时止口配合先定位再锁螺栓，避免输出轴承受额外的径向弯矩。右侧第二输出端的螺栓组全部沿端盖圆周排布，拆解维护时可以对角松开螺栓就能打开侧腔，检查内部齿轮啮合间隙、补充润滑脂，不需要把整个齿轮箱从设备上完全拆下来，现场维护的便利性很高。

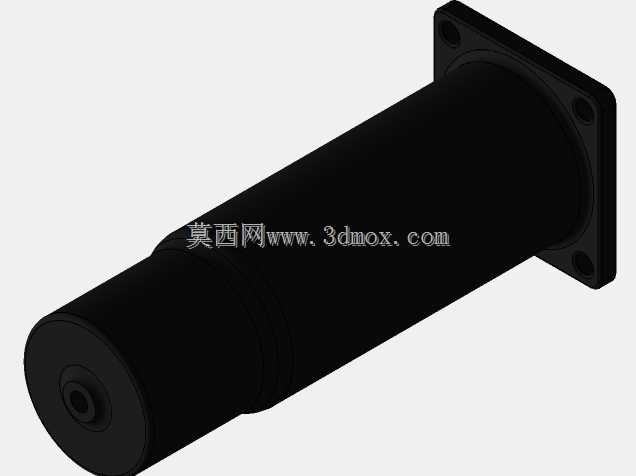

　　实际选型适配时，要先核对两路输出的转速、扭矩分配关系：箱体内的齿轮副经过齿数匹配，两路输出可以按照设计的传动比输出不同转速，也可以通过等齿数配置实现同步同速转动，适配不同的动作逻辑。齿轮腔的密封结构在输出轴穿出处都设置了油封，防止腔体内的润滑脂泄漏，同时阻挡外部的粉尘、切削液进入传动腔，在车间多尘、有少量喷淋的工况下也能稳定运行。左侧电机段的外圆可以配套抱箍做辅助支撑，当电机轴向长度较大时，单点靠法兰连接容易出现电机悬臂振动，在电机中段加一组抱箍固定在设备机架上，就能大幅降低高速运转时的共振问题。

　　建模过程中所有的配合面都做了明确的公差预留：法兰止口采用过渡配合定位，螺栓过孔留出装配间隙，轴承安装位的轴径和腔体内孔按照轴承的标准配合公差设置，三维装配时可以直接模拟齿轮的啮合侧隙、轴系的转动行程，提前排查运动干涉——比如侧端盖封合时有没有和齿轮轮缘发生摩擦、输出轴转动时会不会和基座的安装面产生磕碰，这些细节在三维模型里都可以提前验证，省去后续做物理样机时反复修模的工作量。这类集成化双轴齿轮箱最核心的优势就是把动力、传动、双路输出、安装基准全部整合在一个模组里，设备设计时只需要预留对应的安装法兰空间、对接两路输出负载，就能快速搭建起紧凑的双动作驱动系统，不用单独设计电机支架、齿轮箱体、输出轴系，大幅缩短小型专用设备的开发周期。
