衣架注塑成型模具结构设计

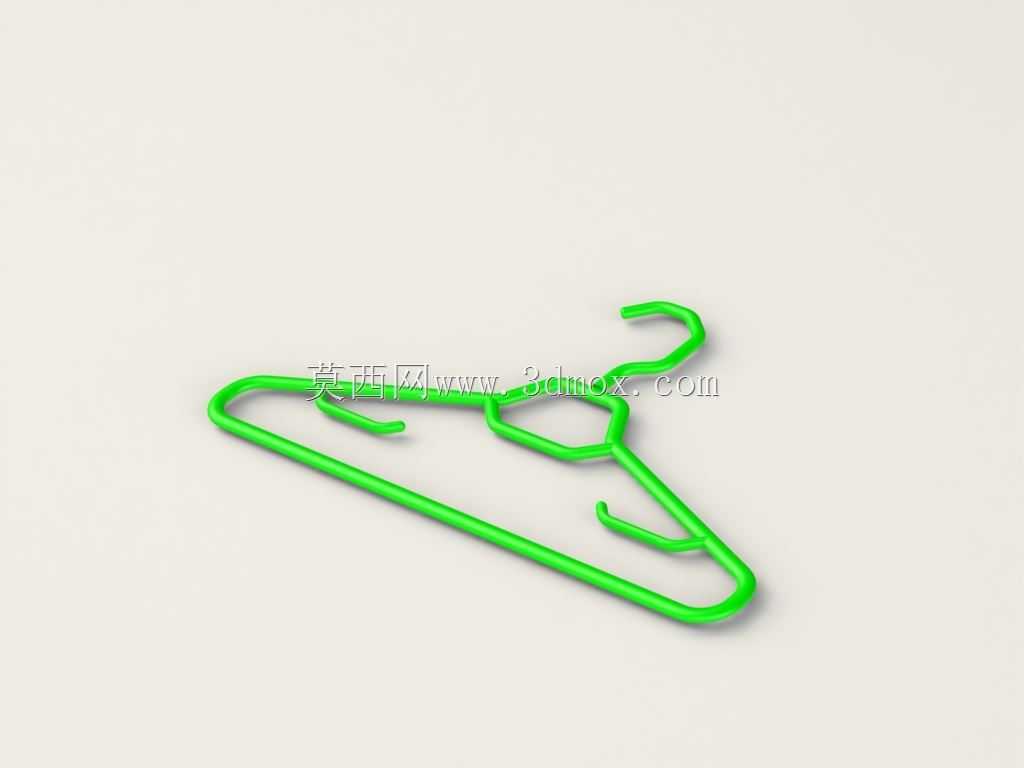

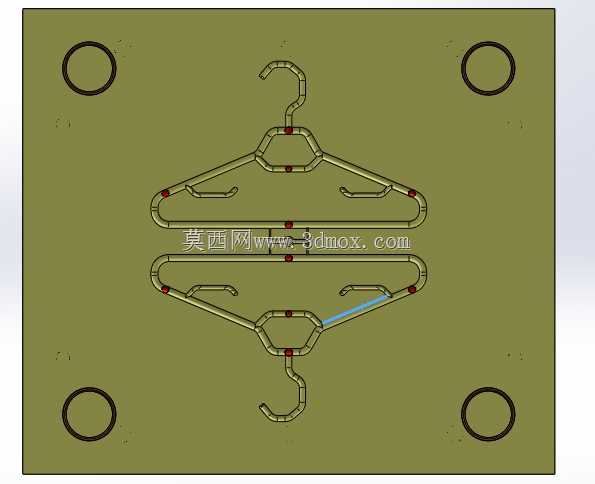

　　这套模具的核心成型对象是日常使用的塑料衣架，型腔直接在定模板表面加工出衣架的完整轮廓，包含挂钩、肩部支撑、横杆挂位等全部细节，一次成型即可得到无需二次装配的成品衣架。从车间实际排布来看，这类模具主要安装在中小型卧式注塑机上，适配日用品注塑车间的批量生产需求，衣架属于消耗量极大的民用塑料制品，商超、家居卖场、服装门店都有持续补货需求，模具的排布逻辑完全围绕高节拍、低单件成本的生产目标搭建。

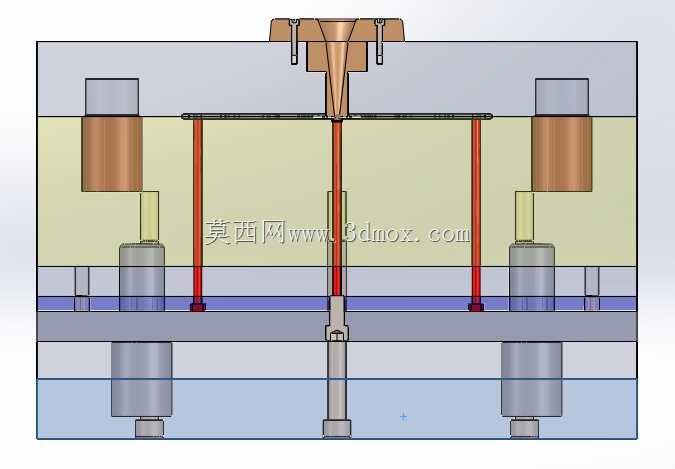

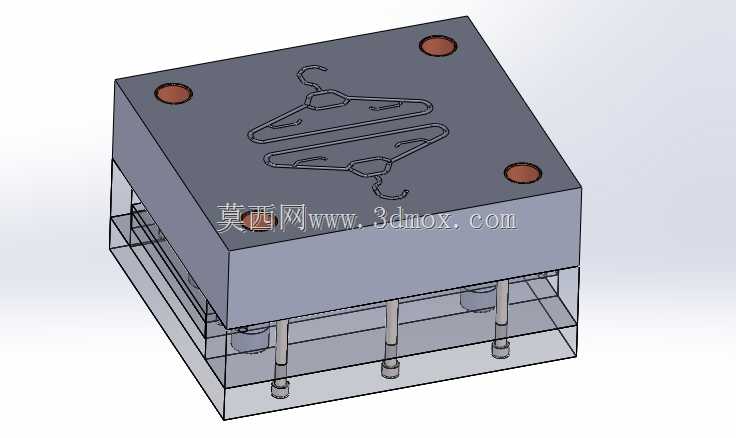

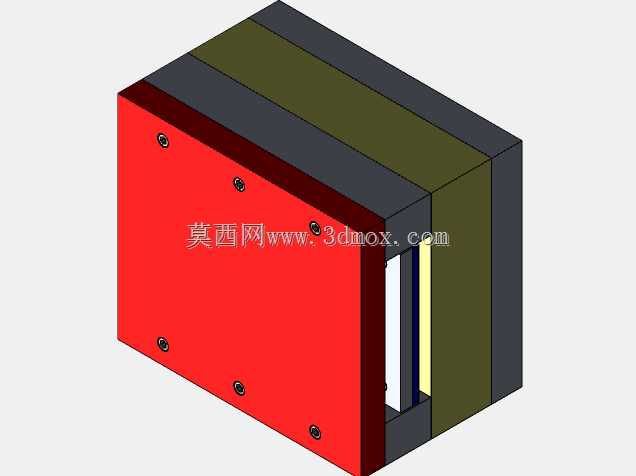

　　模架采用标准两板叠层结构，从上到下依次为定模固定板、型腔板、动模垫板、顶出固定板、动模底板，四周布置四根圆形导柱，合模时导套先于型腔接触，保证上下模的同轴度，避免衣架轮廓出现错边、飞边缺陷。定模板的四个角位设置了四个圆形定位环，对应注塑机定板的安装孔位，上机时不需要反复打表找正，吊装对位后锁紧压板即可完成装夹，大幅缩短换模耗时。

　　浇注系统的设计贴合衣架的长条形轮廓，进料点选在衣架挂钩根部的非外观面，熔融塑料从进料口向两侧肩部、下方横杆同步充模，料流路径长度均匀，不会出现一端缺胶、另一端困气烧焦的问题。冷却回路在型腔板内部随衣架轮廓走向排布，水路距离型面的间距控制在15-20mm，保证成型过程中型腔各区域温度一致，衣架冷却收缩均匀，不会出现翘曲变形，成型周期可以稳定控制在30秒以内。

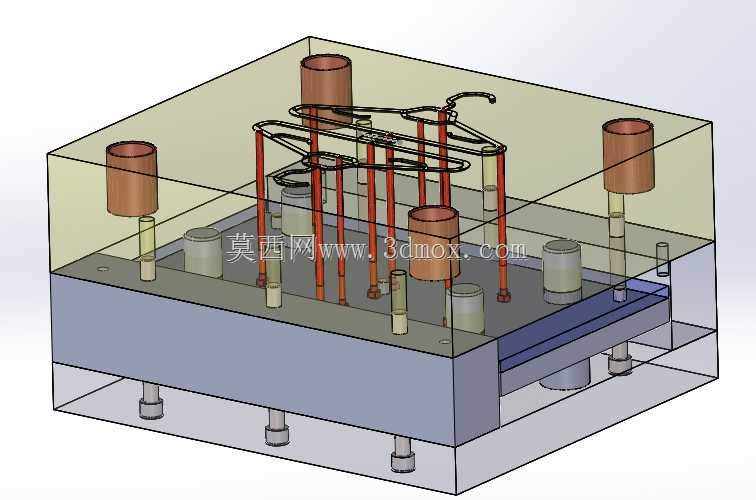

　　顶出机构采用多根圆顶针均匀分布在衣架的背部平面，挂钩位置额外布置两根扁顶针，避免细长挂钩在顶出时发生弯折。开模时注塑机的顶棍推动顶出固定板，所有顶针同步向前将衣架从动模型芯上平稳顶出，不会在衣架表面留下明显顶痕，成品外观质量满足民用日用品的出货要求。模具的整体长宽尺寸控制在350mm见方以内，闭合总高度约280mm，适配锁模力120-180吨的通用注塑机，不需要定制超大安装位，普通日用品加工厂的现有设备即可直接投产。

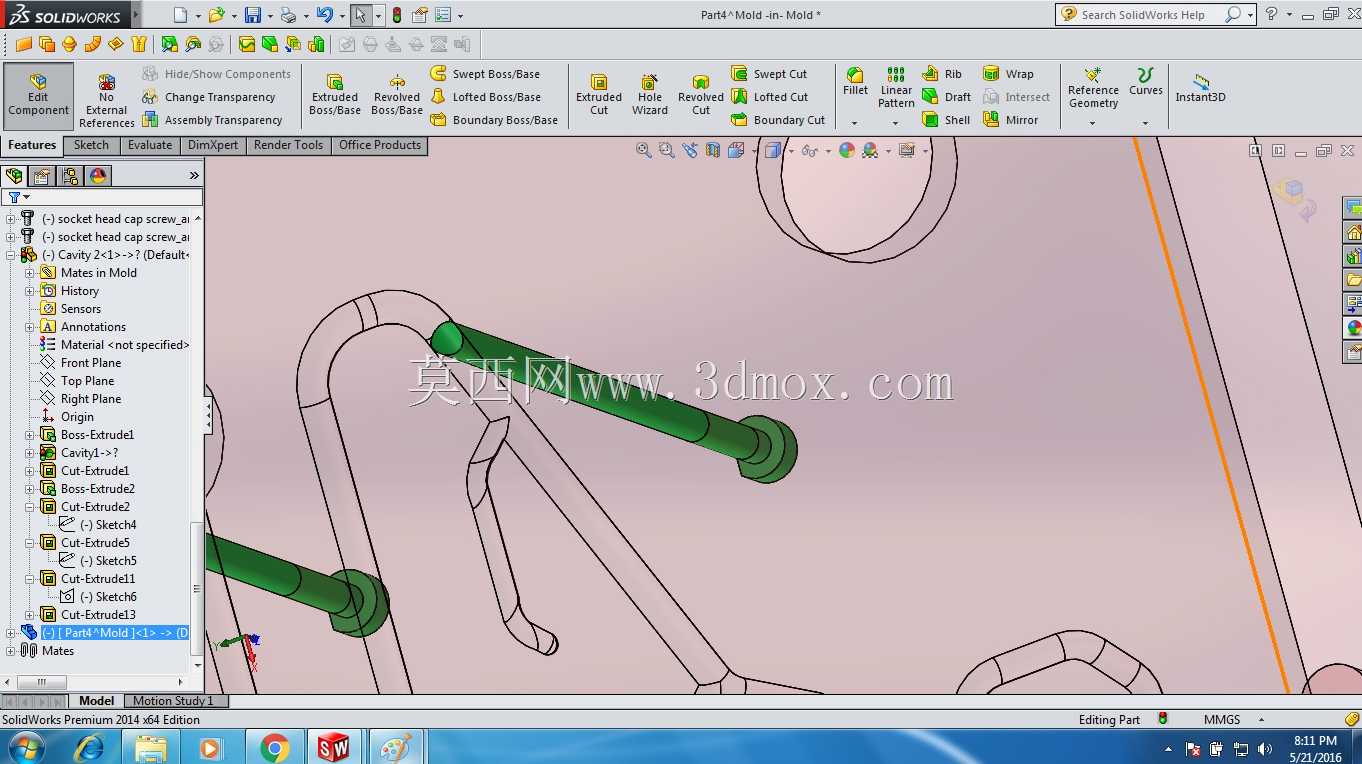

　　建模过程中所有板件的开孔、导柱避让位、顶针孔都做了全参数化关联，后续如果需要调整衣架的肩部宽度、挂钩弧度，只需要修改型腔曲面的驱动尺寸，对应的板件开槽、顶针位置会自动同步更新，不需要重复绘制二维工程图。整套结构没有采用复杂的抽芯机构，衣架所有轮廓都可以通过前后模直接开模脱出，模具零件数量少，加工难度低，后期维护更换易损件也十分方便，非常适合中小模具厂批量制造、长期量产使用。
