精密十字轴式万向联轴器结构设计

　　这套万向节三维结构围绕两轴存在轴线夹角、工作中夹角还会动态偏移的传动场景搭建，常见于小型工装夹具的手摇进给端、通讯设备调试支架的角度调节轴、轻工设备的连杆传动位，也会出现在试验台架里需要补偿安装同轴度误差的短距传动链路中。它的核心作用是在主动轴和从动轴不处于同一直线时，持续传递旋转扭矩，避免刚性连接在轴系偏角下产生的憋劲、卡滞、附加弯矩，保护两端轴颈、轴承和驱动件不被偏载过早损坏。

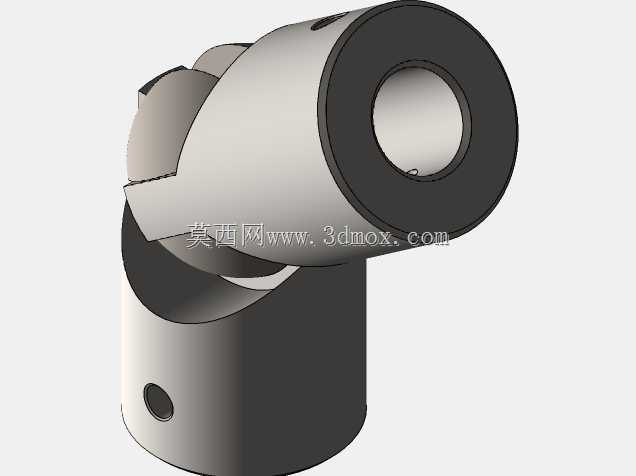

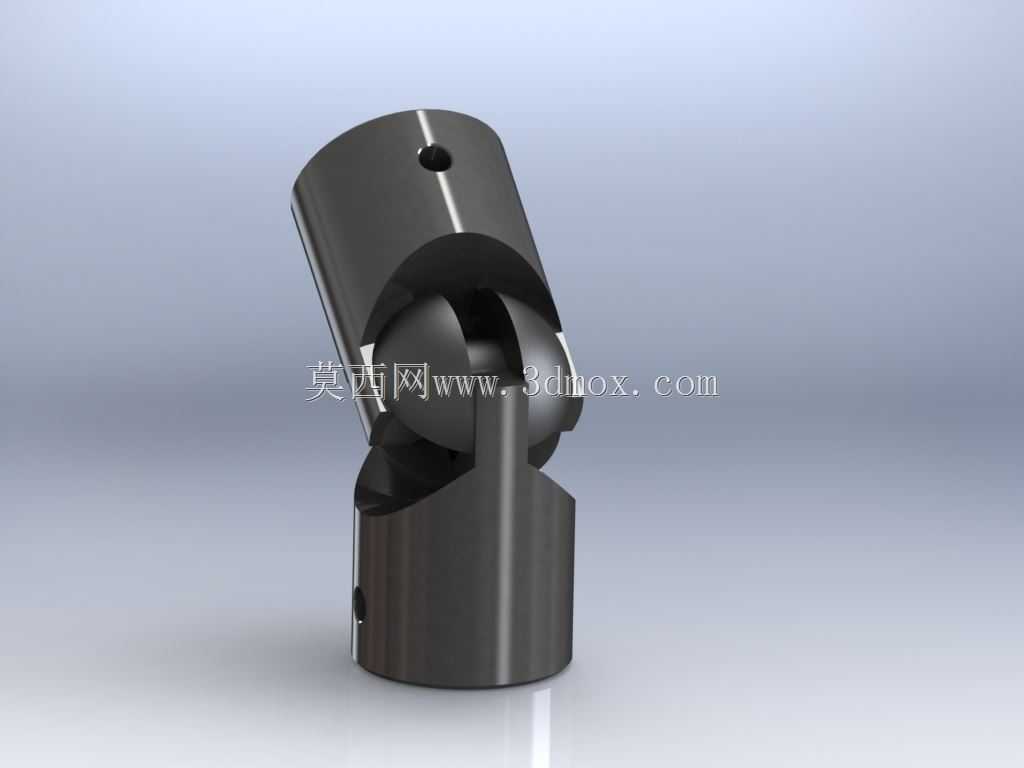

　　从结构拆分来看，两端为带内孔的套筒叉头，套筒内腔用于容纳对接轴，侧壁预留径向锁紧孔，可装入紧定螺钉压紧接入的轴段，防止传动过程中轴和套筒之间出现周向打滑；两个叉头的耳部开设同轴销孔，中间布置十字形铰接核心，十字轴的四个轴颈分别嵌入两侧叉头的销孔配合位，形成两组互相垂直的回转轴线。这种布局让输入端叉头绕十字轴一组轴颈摆动、输出端叉头绕另一组轴颈摆动，两个方向的转角叠加后，即可补偿空间内的轴线偏角，单节结构通常可适配较小范围的工作轴间角，满足轻型传动的调角需求。

　　建模过程中优先保证铰接运动关系无干涉：十字轴各轴颈和叉头销孔之间预留合理配合间隙，既不能间隙过大造成传动回程空程、旋转时产生冲击晃动，也不能间隙过小导致摆动时摩擦卡死；叉头内侧和十字轴本体之间留出足够避让空间，当两轴摆到最大允许夹角时，叉头端面、耳部侧壁不会和十字轴或对面叉头发生磕碰。套筒部分的外圆做了规整圆柱面，没有多余凸起，方便外围安装防护罩或者在狭小设备腔体内布置，不会和邻近零部件产生轮廓干涉；套筒端面做倒角处理，对接轴插入时可起到导向作用，装配时无需反复对位就能顺畅把轴送入内孔。

　　安装边界方面，两端套筒的内孔直径决定了可接入轴的轴径范围，径向锁紧孔的位置距离套筒端面保留足够壁厚，锁紧螺钉压紧时不会让套筒壁产生过大变形；整体轴向总长度在两轴同轴状态下为最短尺寸，当轴系产生摆角时，两端套筒的外端点会出现小幅轴向位置变动，布局设备机架时需要在轴向预留少量窜动余量，不能把万向节两端面完全顶死在相邻零件上。径向轮廓上，叉头摆动到极限角度时，耳部外圆的扫掠范围要提前在三维装配里做运动包络检查，周边的管线、钣金护罩、安装板都要避开这个包络区域，避免运行中出现摩擦碰撞。

　　功能特性上，这类小型万向节结构紧凑，没有多余外露部件，传动过程中可同步传递旋转运动，在低速、轻载的手动调节或者小功率动力传输场景下适应性很强，比如台钳、管钳类工装的操作端，用它连接手轮和丝杆，即使手轮安装位置和丝杆轴线存在小角度偏差，操作时依然能顺畅转动，不会出现摇动手柄时卡顿、力矩传递不顺的问题。设计时还兼顾了工艺性，叉头、十字轴都属于回转加铣削的常规机加工件，销孔、套筒内孔均可在普通机床上完成加工，不需要特殊复杂工艺，后续做强度校核时，可重点关注十字轴轴颈的剪切应力、叉头耳部销孔处的挤压应力，根据实际传递扭矩大小调整轴颈直径和耳片厚度，在满足承载能力的前提下控制整体外形尺寸，适配不同安装空间的轻型传动需求。
