盒式熔断器电气保护元件结构造型

　　盒式熔断器属于低压配电与终端用电回路中常见的过流保护元件，主要承担短路电流快速分断和异常过载熔断保护任务。它常被布置在控制柜端子排附近、小型设备电源入口、仪器仪表供电支路以及通讯类工装的电源转接位置，当回路电流超过熔丝额定承载范围时，内部熔体因热效应迅速熔断，使故障支路与上游电源断开，避免线缆过热、端子烧蚀或后端板卡损坏。

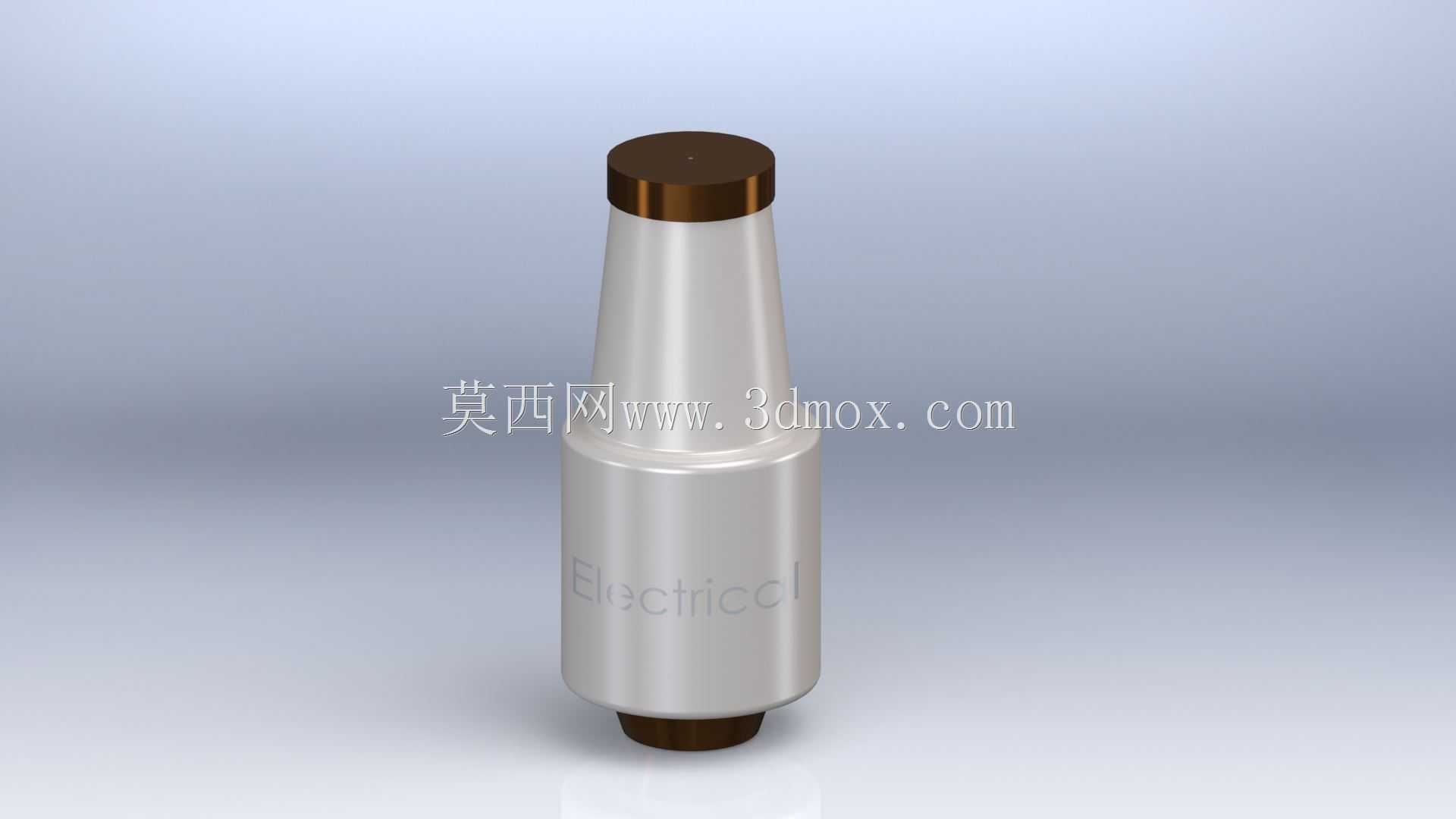

　　从外形上看，该元件采用两端金属触头加中部绝缘筒体的经典结构。上端为深色圆柱形端帽，下端同样设置较短的金属接触端，中间主体由下段较粗的圆柱筒体和上段逐渐收窄的锥形绝缘段组成。粗筒体提供内部熔体、灭弧介质和限位结构所需的容纳空间，锥形段则在保证爬电距离的同时减小上部占用体积，使元件在密集安装的端子区域中更易插拔和辨识。筒体表面预留标识区域，可用于标注额定电流、分断能力或回路编号，这对现场检修和备件替换具有实际意义。

　　建模时需要重点处理三段结构的同轴关系。上下端帽与绝缘筒体之间应保持明确的装配边界，端帽外径、筒体直径和锥段过渡半径需要连续协调，避免在旋转生成或曲面拼接处出现台阶错位。下部筒体可采用圆柱实体加局部圆角的方式表达，上端锥面则适合通过旋转特征完成，保证母线从大直径平滑过渡到小直径端帽。两端深色触头不仅是外观件，也是电气接触界面，尺寸上应体现插入式熔断器的配合特征：端帽长度需满足夹持接触面积，端部倒角用于引导装入底座，外圆面应保持较高同轴度，以免装夹后出现偏摆或接触不良。

　　在安装边界方面，这类熔断器通常竖直插入配套底座或熔断器座中，下端触头进入弹性夹口，上端端帽露出以便操作和观察。布局设计时，不能只按元件本体直径预留空间，还要考虑手指拔取、绝缘间隙、相邻端子间距以及上方线束弯折半径。粗筒体段周围应保留足够的散热和空气流通空间，锥段上方不宜紧贴线槽或金属支架，防止高温熔断后热量集中。若多只熔断器并排使用，还应在相邻元件之间保留电气间隙，并在底座上设置防错标识，减少不同额定电流熔芯误装的风险。

　　结构功能上，外部绝缘壳体承担带电部件隔离、熔体支撑和弧后防护作用，金属端帽则负责与夹具形成稳定导电通路。内部熔体一般沿轴线布置，故障电流通过时熔体局部升温并熔断，熔断过程中产生的电弧被壳体内介质限制并迅速熄灭。外部模型虽然不直接展示熔体细节，但在工程表达中应通过壳体壁厚、端帽压接位置和筒体比例体现真实装配逻辑，而不是将其简化成单纯的装饰性柱体。

　　实际选型和三维布置时，还要结合回路电压、额定电流、分断能力以及底座形式确认外形系列。不同电流等级的熔断器可能在直径、长度和端帽尺寸上存在差异，若设备内部空间紧凑，应在建模阶段同步校核底座安装孔位、插拔高度和维护窗口。对于需要频繁检修的通讯工具类设备，将熔断器布置在电源入口附近且朝向可操作面，能够缩短故障排查路径；对于封闭控制柜，则应保证其外侧有标识、前方无遮挡，并与开关电源、接线端子和线槽保持合理距离。

　　该模型的价值在于把电气保护元件的外观比例、接触端结构、绝缘壳体形态和安装空间关系完整呈现出来。结构设计者可据此进行柜内布局干涉检查，电气工程师可核对熔断器与底座、端子、线束之间的维护边界，建模人员也可参考其旋转体特征、端帽压接关系和锥柱过渡方式，完成更贴近实物的设备级装配。
