USB母口连接器内部端子结构

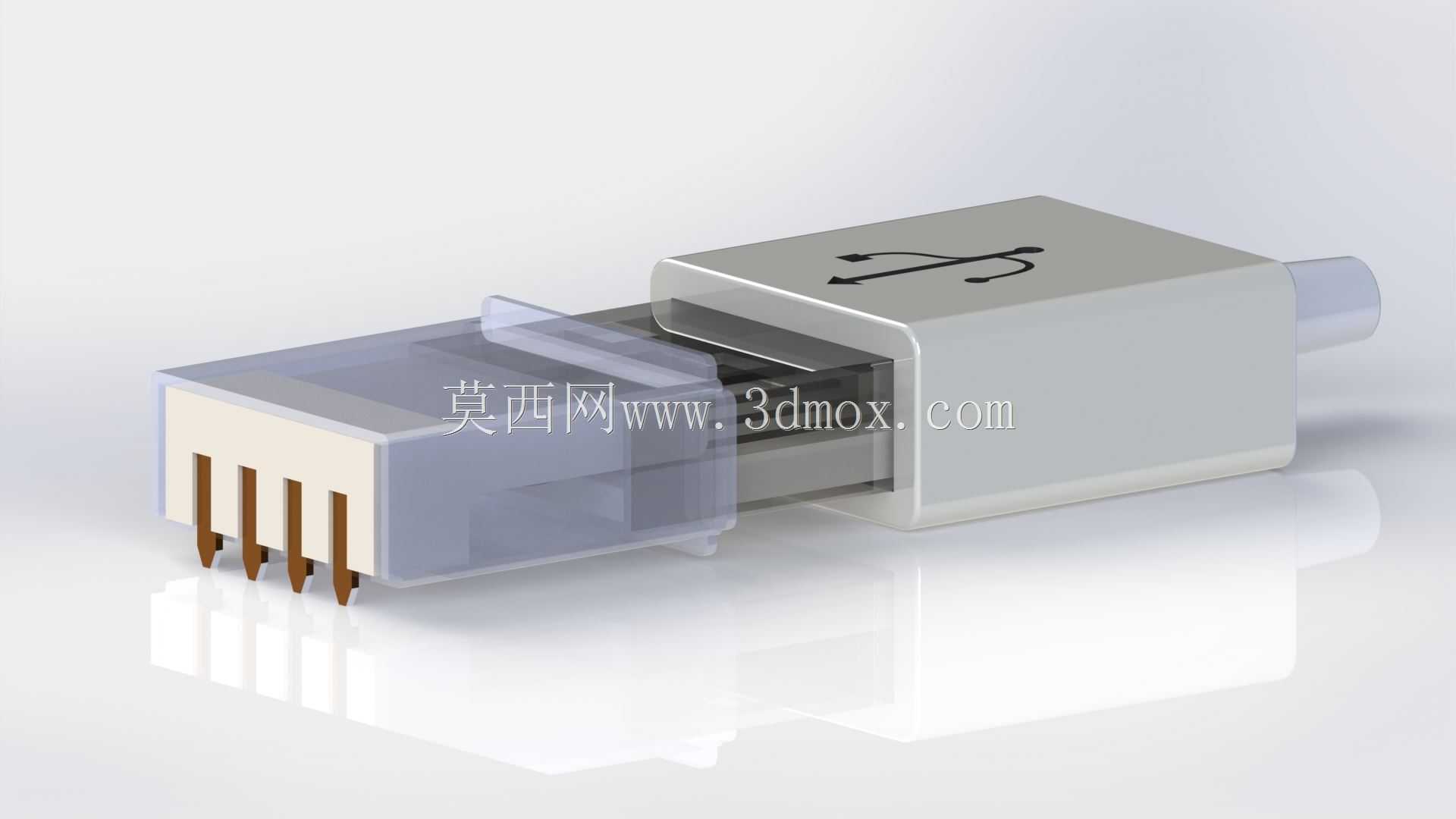

　　USB母座作为电子设备中最常见的有线数据与供电接口之一，广泛出现在工控主机、仪器面板、消费电子、充电设备、数据采集终端以及各类嵌入式控制板卡上。这套三维结构把母口端的金属屏蔽壳、绝缘胶芯、四枚接触端子以及对插方向的公头配合关系完整拆开呈现，便于结构工程师在做整机接口布局时核对插拔行程、端子接触位置和外壳避让空间。

　　从实际装配角度看，母座前端需要留出足够的插入口，公头金属壳沿屏蔽罩内壁滑入，先完成外壳导向，再让内部胶芯上的弹性触点与公头铜片贴合。模型中透明部分对应绝缘基座，其作用是把四根信号与电源端子按标准间距固定，防止相邻导体短路，同时在反复插拔时提供支撑。金属外壳则承担屏蔽、导向和机械保护三重作用，侧壁与顶部的折弯结构能够约束公头姿态，减少偏插导致的端子弯折。

　　设计这类接口时，不能只关注外形轮廓。面板开孔、壳体壁厚、插入口周围的倒角、PCB焊盘位置以及插拔方向上的操作空间都要同步考虑。若母座布置在设备侧壁，前端至少要预留公头壳体插入和手指操作的距离；若安装在电路板边缘，则需核对端子尾部与焊盘的共面度，避免过炉后出现虚焊或端子受力。屏蔽壳周围还应保留接地弹片或焊脚位置，使金属外壳与系统地可靠连接，从而降低高速通信时的电磁干扰。

　　模型展示的四针布局对应常规USB连接中的电源、差分信号和地线，端子呈细长悬臂形式，前端接触区在公头插入时产生轻微弹性变形。胶芯槽位需要控制端子宽度、 pitch 间距和插入深度，过紧会增加插拔力，过松则可能导致接触电阻波动。金属外壳内表面的导向间隙同样关键，间隙过小容易出现卡滞，过大则公头晃动，长期使用后会磨损触点。

　　在产品开发流程中，这类连接器通常先依据接口标准建立母座与公头的配合骨架，再围绕安装环境生成外壳、固定脚和屏蔽结构。三维建模时需要把绝缘件、金属端子、冲压外壳分别建出，并保留对插状态下的干涉检查面。工程师可据此测量公头进入后的重叠长度、端子接触点位置、壳体包覆范围以及尾部焊接区域，判断结构是否满足装配和维修要求。

　　对于设备选型人员而言，该模型也可作为接口空间校核的参考：母座本体并非孤立零件，它与面板、PCB、密封胶圈、固定螺丝以及外部线缆插头共同构成连接系统。若设备用于工业现场，还需在母座外侧增加防尘盖、加强筋或防水密封结构；若用于轻薄数码产品，则要压缩外壳厚度并保证插拔时主板不承受过大弯矩。通过把内部端子、胶芯和屏蔽壳的关系清晰表达，结构方案在评审时能够更直观地暴露干涉、强度和工艺问题。
