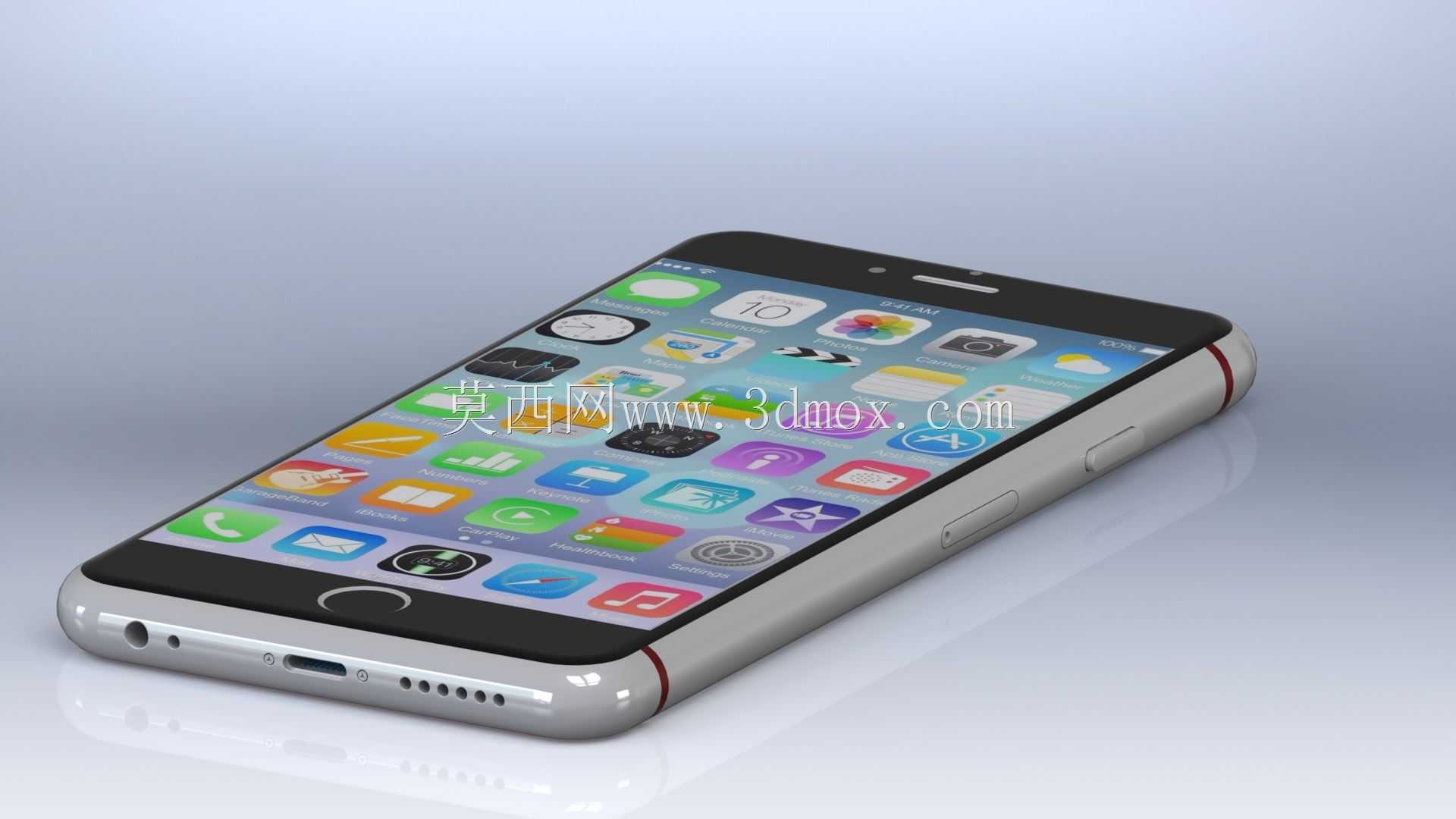

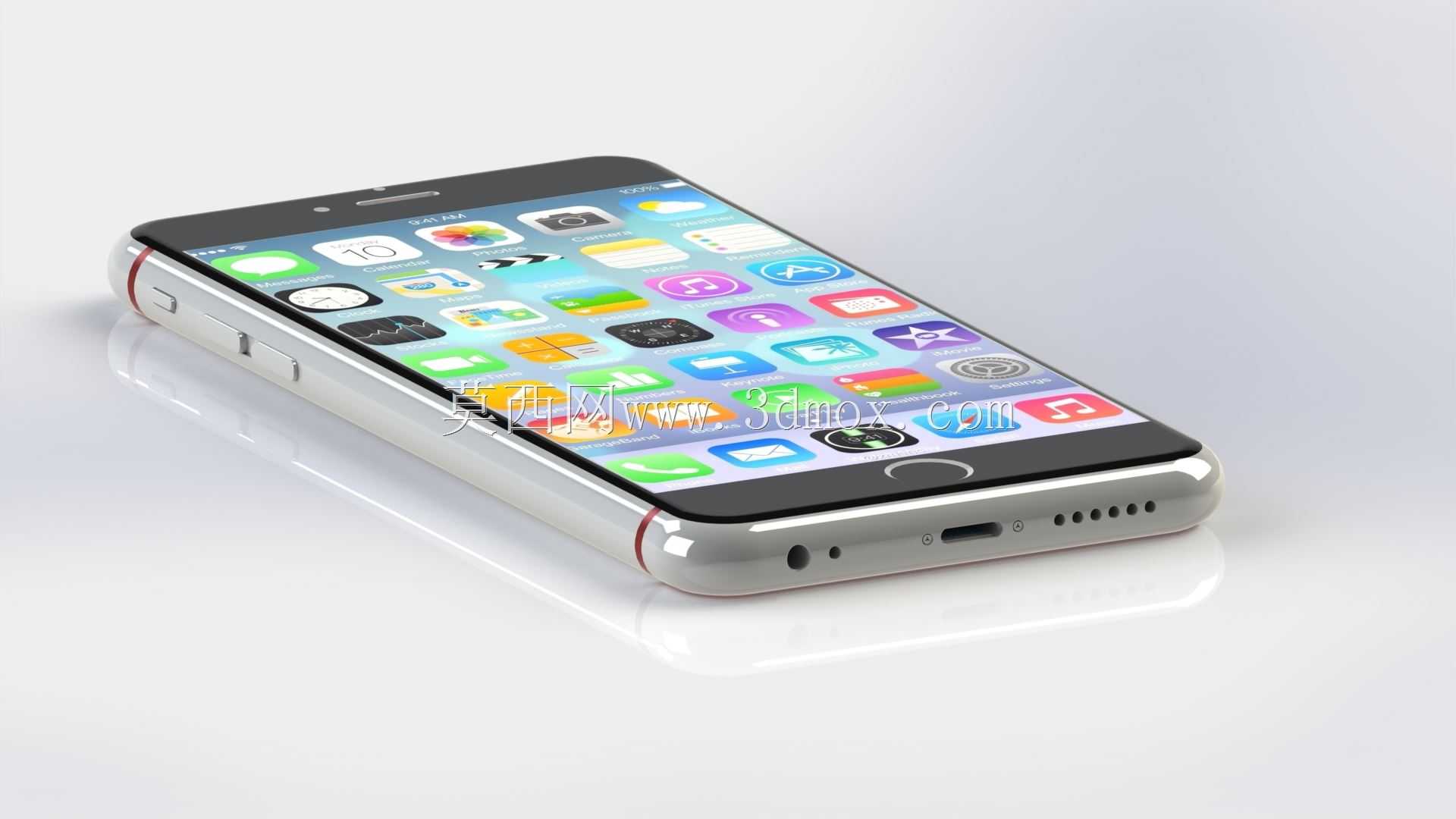

苹果智能手机整机外观结构数模

　　这套数模围绕直板触控智能手机的整机外观与装配边界展开，建模时优先还原量产机型的工程状态，而不是单纯做视觉渲染。整机采用一体化金属中框配合前后玻璃面板的经典布局，正面覆盖整块2.5D边缘过渡玻璃，屏幕显示区域占据正面绝大部分面积，顶部预留听筒开槽、前置摄像头开孔与传感器避让位，底部圆形实体按键区域与面板齐平，按键周边的圆角、台阶高度和按压行程空间都在结构中做了区分。

　　从手持使用场景看，这类设备的尺寸控制非常关键。机身厚度方向需要同时容纳显示屏模组、主板、电池、摄像头组件、扬声器、振动马达和尾插接口，数模中对侧边按键的凸出量做了克制处理：音量键与电源键均从金属中框侧向伸出，按键表面做倒角，既保证戴手套或盲操作时能够清晰触达，又避免放入口袋时被布料误触发。中框四周的断缝位置对应天线溢出区域，建模时没有把金属框做成连续闭环，而是在边角处保留非金属填充段，这与实际整机的射频调试要求一致——金属边框不能完全屏蔽信号，必须通过断点把天线区域释放出来。

　　底部接口区域是结构设计中干涉最集中的位置。数模居中布置通用数据接口，两侧对称排布扬声器出声孔与麦克风拾音孔，孔位采用阵列小圆孔形式，孔径与孔间距保持均匀；旁边预留3.5mm耳机避让位的边界关系也有体现。实际装配时，这一区域要同时满足插头插拔深度、密封泡棉压缩量、扬声器音腔体积和螺丝固定柱强度，孔位不能与内部尾插支架、麦克风橡胶套发生重叠。因此在三维环境中检查底部孔阵与内部腔体的投影关系，能够提前发现出声孔被筋位遮挡、插头与壳体圆角干涉等常见问题。

　　背部结构以大面平整玻璃为主体，摄像头区域在对应版本中需要考虑凸起镜头环与背板的过渡。整机四角采用大圆角包边，圆角半径不仅影响外观，也直接关系到跌落时的应力分布：圆角过小会让冲击集中在角部，导致玻璃面板崩边；圆角过大则会压缩屏幕有效显示面积和内部电池摆放空间。数模把中框、前面板、后背板作为不同实体分层处理，便于在工程软件中分别测量配合间隙、段差和拔模角度。

　　对于消费电子结构工程师而言，这类整机数模常用于外观评审、保护套设计、展示工装开发和周边配件适配。做硅胶保护套时，需要在机身外轮廓基础上均匀偏置壁厚，并在按键、接口、摄像头位置预留开孔；做车载支架或桌面夹具时，则要引用侧边和背部的曲面边界，保证夹持面不压到按键、不遮挡底部出声孔。做展示陈列治具时，可直接提取机身外形建立仿形槽，槽内避让摄像头凸起和侧边按键，使手机能够稳定平放或斜放。

　　建模思路上，外形曲面以连续光顺为基础，正面玻璃、金属中框和背部玻璃之间通过细小台阶区分装配关系；侧边金属边做亮面与磨砂面的区域分界，倒角宽度随位置变化，避免在圆角处出现曲面褶皱。所有开孔均按照实际工艺习惯布置，圆孔阵列保持等距，接口开口边缘保留圆角，防止应力集中。内部虽然以外观表达为主，但外轮廓所限定的安装边界已经能够为主板堆叠、电池包络和屏幕模组选型提供参考：设计人员可以把显示屏、电池、摄像头和连接器按高度方向依次放入，检查最厚区域是否超出机身壳体，再根据中框内侧面的余量调整筋位和胶层宽度。

　　在维修与装配教学场景中，该数模也可用于说明屏幕模组与中框的贴合方式、底部螺丝的排布逻辑、侧边按键的卡扣方向以及接口周边零件的拆装顺序。通过剖切整机，可以直观看到玻璃面板、金属框架和内部器件之间的层叠关系，帮助初学者理解消费电子为何在极小空间内仍要兼顾散热、强度、射频和人机操作。整体来看，这份模型不是孤立的产品造型，而是把手持通讯设备的外观曲面、接口布局、按键位置、天线断点、孔阵工艺和配件安装边界统一到同一数模中，适合用于结构校核、配件开发、工艺演示与三维建模练习。
